Групповые выводы и контакты

Групповые выводы позволяют объединять контакты компонента при изображении их на схеме УГО.
Контакт, входящий в состав группового, является таким же, как и одиночный контакт. Различие заключается в том, что контакты, входящие в одну группу, сопоставляются с одним выводом УГО - групповым. В то время как одиночный контакты образуют с выводами УГО пару один контакт - один вывод.
Создать групповой вывод можно в процессе создания УГО либо после в таблице контактов.
Для создания группового вывода в таблице контактов:
1. Нажмите иконку «Новый группа контактов», см. Рис. 1.

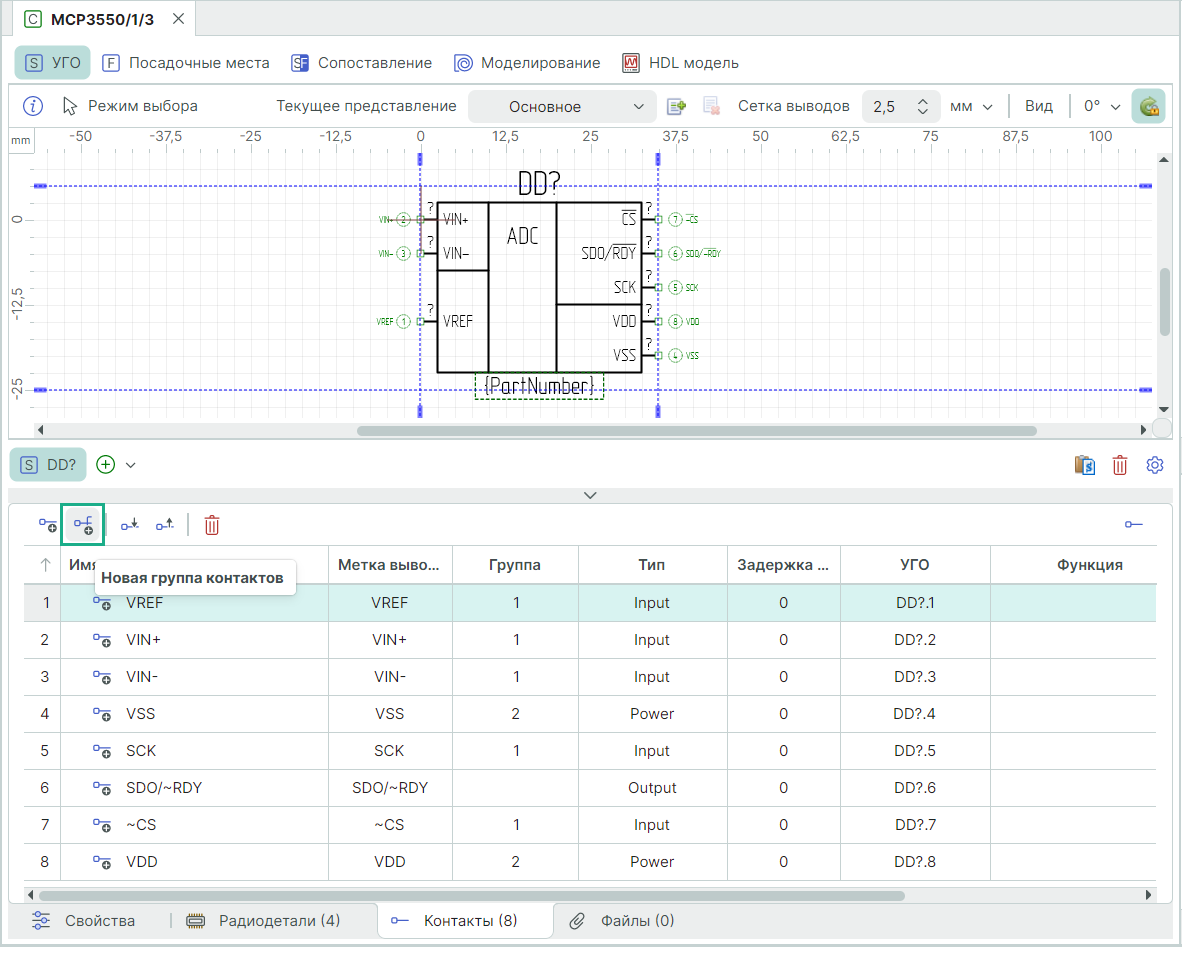

Рис. 1 Создание группового вывода и контактов

2. Настройте параметры размещаемого группового вывода, см. Рис. 2.


Рис. 2 Окно «Групповой вывод»

Для группового вывода должны быть определены следующие параметры:

• количество выводов, которые будут обозначаться групповым выводом;
• имя контакта, которое будет отображено в таблице контактов, как групповой вывод;

Примечание! На основе имени группового вывода происходит автозаполнение остальных полей. При необходимости содержание каждого отдельного поля может быть настроено индивидуально.

• метка вывода, отображаемая на схемах, как групповой вывод;
• шаблон имен отдельных выводов, входящих в состав группового вывода;
• шаблон меток отдельных выводов, входящих в состав группового вывода.

Примечание! Шаблоны имен и меток отдельных выводов состоят из префикса и переменной части. Переменная часть заключена в квадратные скобки и состоит из двух чисел, разделенных символом двоеточие «:». Первое число соответствует номеру первого вывода, второе - последнему. При генерации имен и меток значение переменной части возрастает на 1 при переходе от вывода к выводу.

3. Для завершения операции нажмите «ОК». В таблице контактов появится новый групповой вывод, который обозначается значком в столбце «Имя контакта».
   В таблице контактов слева от символа группового вывода расположен символ «».
   При нажатии на символ «» в таблице отобразятся все контакты, которые входят в состав группового вывода, см. Рис. 3.

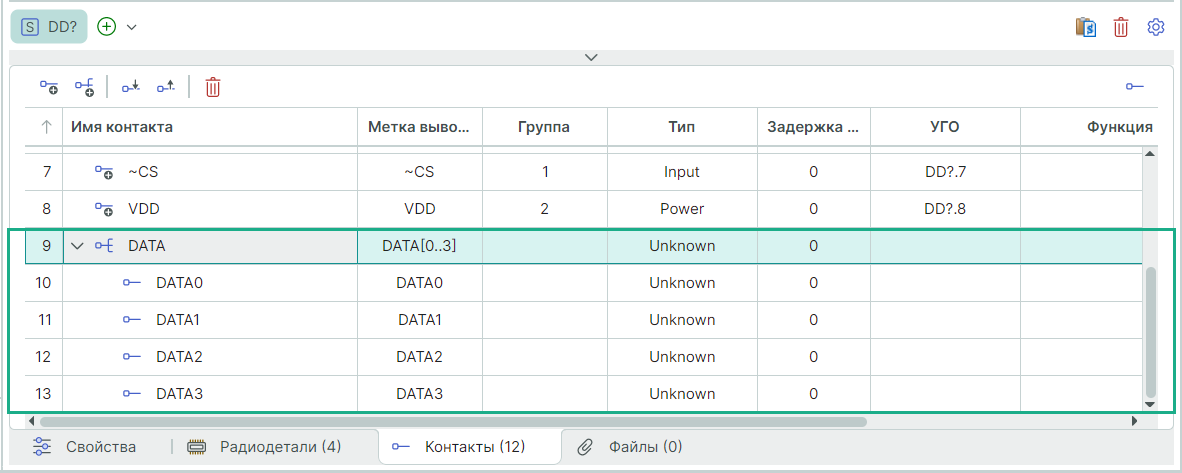

Рис. 3 Отображение одиночных контактов, входящих в состав группового вывода

Для каждого контакта, входящего в состав группового вывода, указывается его тип, метка, группа, осуществляется сопоставление.
