Импорт IDF¶
Формат IDF (Intermediate Data Format) используется для взаимодействия систем механического проектирования (MCAD) и электронного проектирования (ECAD).
IDF позволяет осуществлять двунаправленный обмен данными, например, в MCAD-системе может быть создана сложная конструкция платы и передана в Delta Design или, наоборот, файлы IDF после размещения компонентов на плате передаются MCAD-систему для проверки соответствия сборки конечного изделия.
Файлы IDF могут содержать информацию о контуре платы, запрещённых зонах, параметрах отверстий и расположении элементов (.brd или .emn), а также сведения о контуре и высоте компонентов (.pro или .emp), подробнее см. "Проекты" раздел Экспорт IDF.
Для импорта файлов формата IDF:
1. Откройте плату проекта, в который необходимо осуществить импорт;

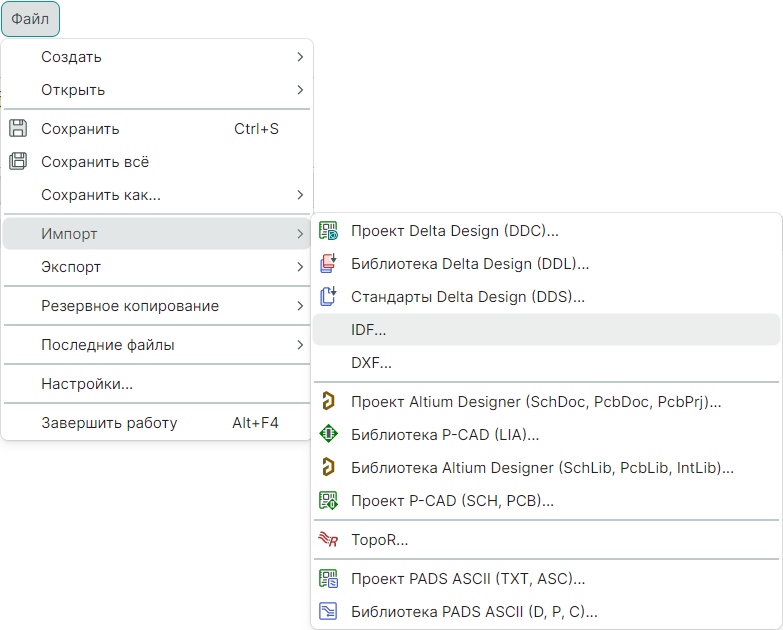

2. Выберите тип источника импорта из главного меню «Файл» → «Импорт» → «IDF…», см. Рис. 1.

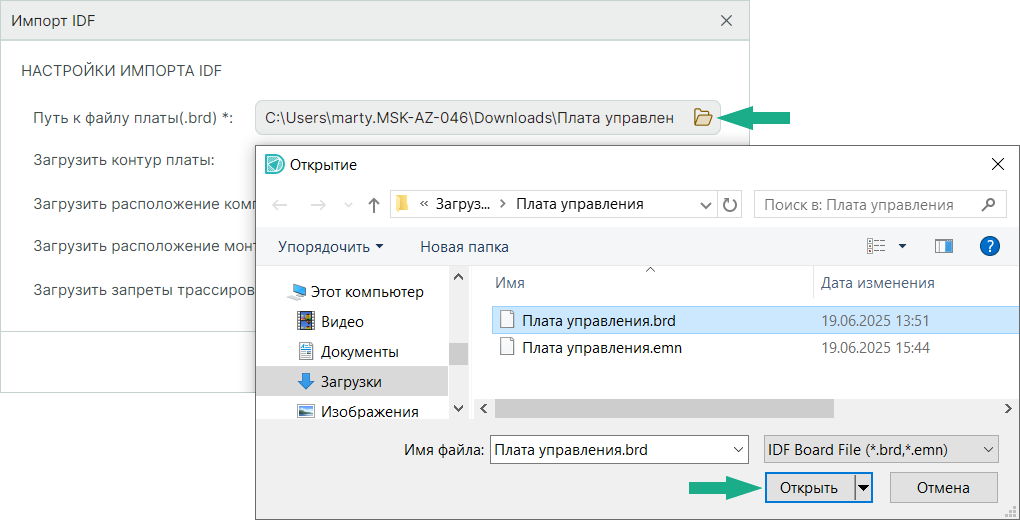

- Для выбора файла нажмите
, после выбора импортируемого файла в окне проводника нажмите «Открыть», см. Рис. 2.

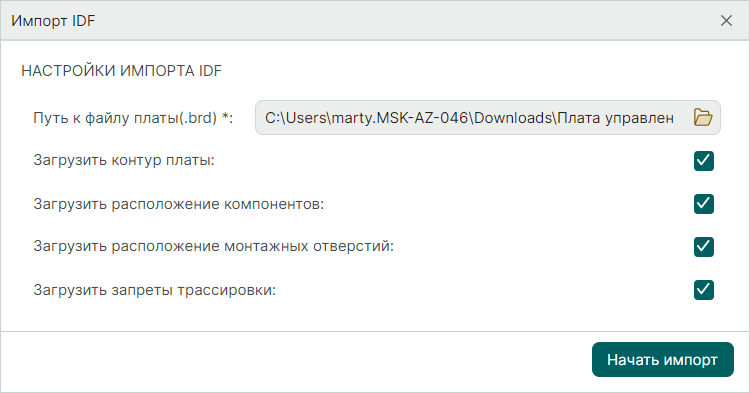

- Задайте параметры импорта. Установите флаги в поля рядом с наименованиями объектов платы, информация о которых должна быть загружена, см. Рис. 3:
- Контур платы;
- Расположение компонентов;
- Расположение монтажных отверстий;
- Области запрета трассировки.
Примечание! При импорте границ платы следует отметить только пункт «Загрузить контур платы», другие пункты не должны быть отмечены.
- Нажмите кнопку «Начать импорт» и дождитесь завершения процесса.
Отчет по импорту будет отображен в панели «Журналы», см. Рис. 4.
