Интерфейс расчёта переходных процессов схемы¶

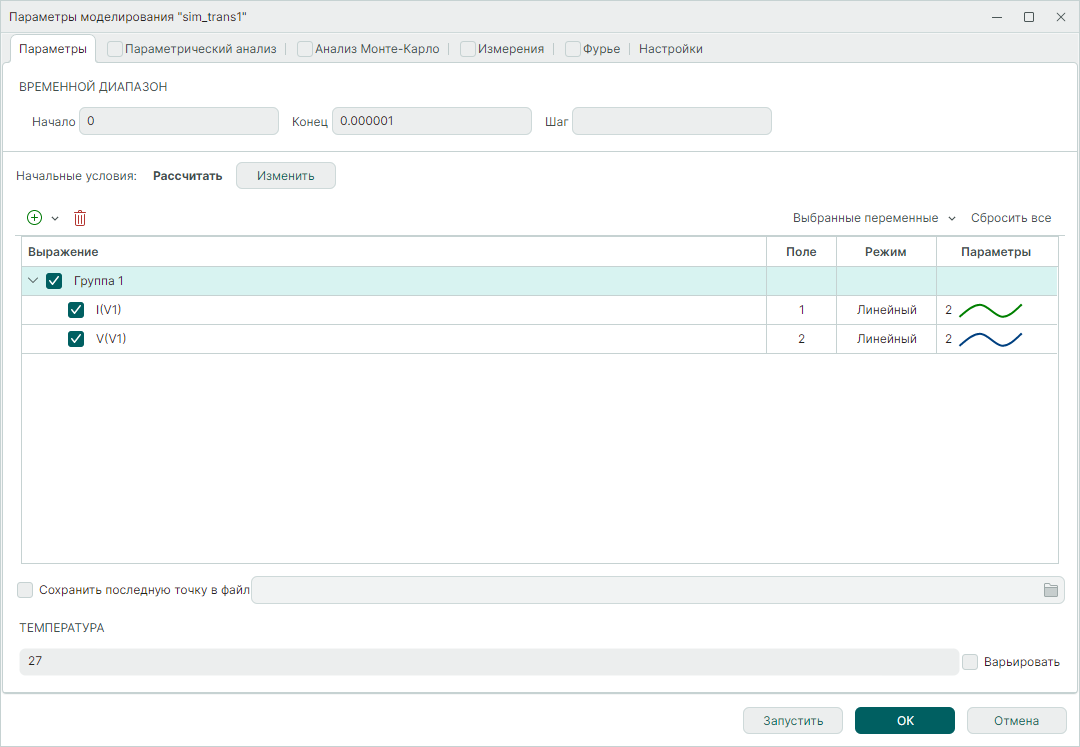

На Рис. 1 приведено окно формы задания параметров симуляции расчёта переходного процесса схемы. Параметры аналогичны параметрам частотного анализа, но расчёт производится во временном диапазоне, заданном в секундах. В качестве оси абсцисс выступает шкала времени.
После установки требуемого временного интервала, выбора расчётных выражений и запуска пользователем расчёта программа численно проинтегрирует дифференциальные уравнения схемы и построит временные диаграммы заданных выражений.
