Интерфейс расчёта частотных характеристик схемы

На Рис. 1 приведено окно формы задания параметров симуляции расчёта частотных характеристик схемы.

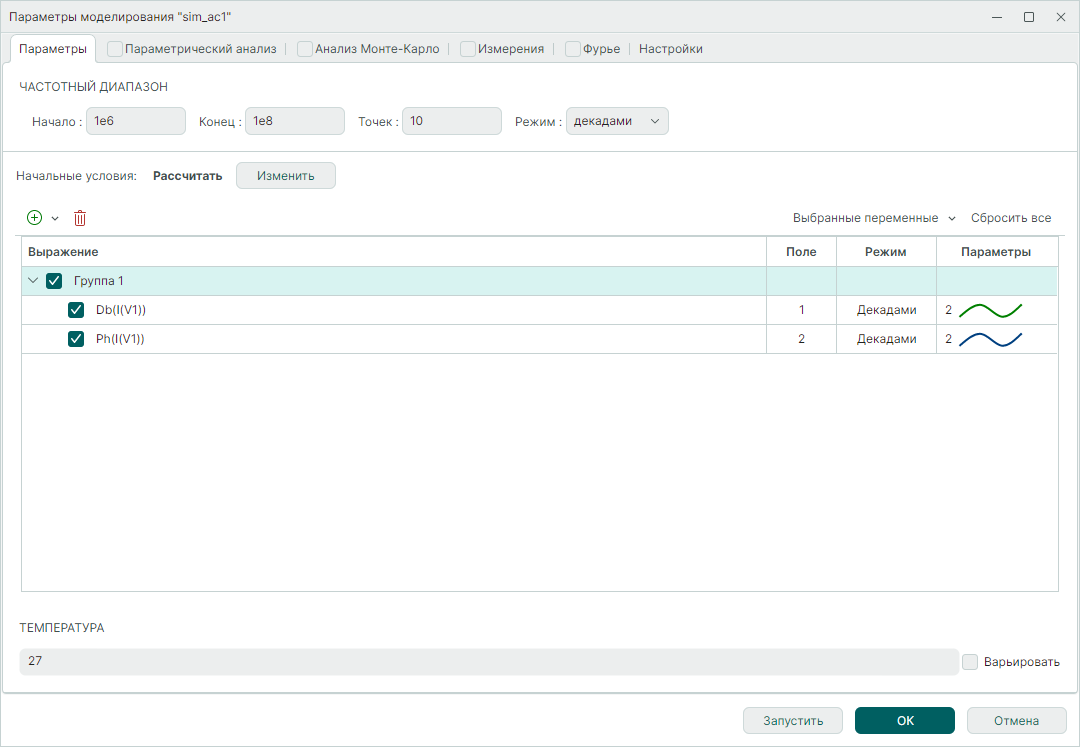

Рис. 1 Окно задания параметров расчёта частотных характеристик схемы
Рис. 1 Окно задания параметров расчёта частотных характеристик схемы

Подробнее описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров симуляции расчёта частотных характеристик схемы

Наименование/Символ Описание Значение по умолчанию
Частотный диапазон
Начало Начальная частота варьирования. 1МГц
Конец Конечная частота варьирования. 100МГц
Точек Определяет:
- число точек на диапазон для линейного способа измерения частоты;
- число точек на декаду (октаву) при соответствующем выборе способа изменения частоты.
10 точек на декаду
Режим Линейно, декадами, октавами. декадами
Выражение
Выражение Потенциалы узлов, падения напряжений, токи элементов и т.п., а также математические выражения от них. -
Поле Номер поля координат, в которое будет выведен график. 1
Параметры Толщина линии и цвет графика. 1
Режим Линейно, декадами. декадами
Добавление группы или выражения. -
Удаление выделенного строки.  -
Выбор из выпадающего списка управления сохраняемыми в симуляции переменными. -
Удаление всех переменных и выражений.  -
Начальные условия
Открытие окна с опциями для расчета рабочей точки. -
Источники Выбор значения параметра источника сигнала при расчете рабочей точки:
- «постоянная составляющая» – для расчета берется значение SPICE-параметра VOLTAGE для источника напряжения или значение SPICE-параметра CURRENT для источника тока;
- «сигнал» – для расчета берется значение SPICE-параметра SIGNAL.
постоянная составляющая
Рассчитать рабочую точку Расчёт рабочей точки при текущих опциях. Вкл.
Загрузить из файла Расчет рабочей точки из файла, предварительно рассчитанной и сохранённой в файл. Выкл.
.IC Включает команду SPICE .IC и позволяет задавать необходимые начальные условия. Подробнее в разделе Задание начальных условий. Выкл.
.NODESET Включает команду SPICE .NODESET и позволяет задавать необходимые начальные приближения. Подробнее в разделе Задание начальных условий. Выкл.
Проверить устойчивость в рабочей точке Включает проверку расчёта устойчивости схемы в полученной рабочей точке выбранным методом:
- годографом Михайлова;
- методом собственных частот.
Выкл.
Многовариантный анализ
Параметрический анализ Включает режим параметрического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Параметрический анализ». Выкл.
Анализ Монте-Карло Включает режим статистического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Анализ Монте-Карло». Выкл.
Фурье Включает задания параметров преобразования Фурье. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Преобразование Фурье». Выкл.
Температура
Температура Значение температуры, при которой производится расчёт. При выборе «Варьировать» предоставляется интерфейс выбора диапазона и способа изменения температуры. 27 °С
Температура,  чек-бокс «Варьировать» выделен флагом
Начало Начальное значение температуры 27 °С
Конец Конечное значение температуры. -
Шаг Определяет:
- величину шага приращения температуры для линейного способа его изменения;
- число точек на декаду (октаву) при соответствующем выборе способа изменения температуры;
- точные значения температуры, при которых будет произведен расчёт, если указан способ её изменения – списком.
-
Режим Линейно, декадами, октавами, списком. линейно

В качестве входных воздействий расчёта выступают те источники токов и напряжений схемы, для которых определены параметры ACmagnitude и ACphase.
Подробное описание вкладки «Измерения» приведено в разделе Измерения.
Подробное описание вкладки с параметрами настройки приведено в разделе Настройки.
После установки интервала варьирования частоты, выбора расчётных выражений и запуска пользователем расчёта, программа произведет расчёт частотных характеристик и построит соответствующие графики, пример см. Рис. 2.

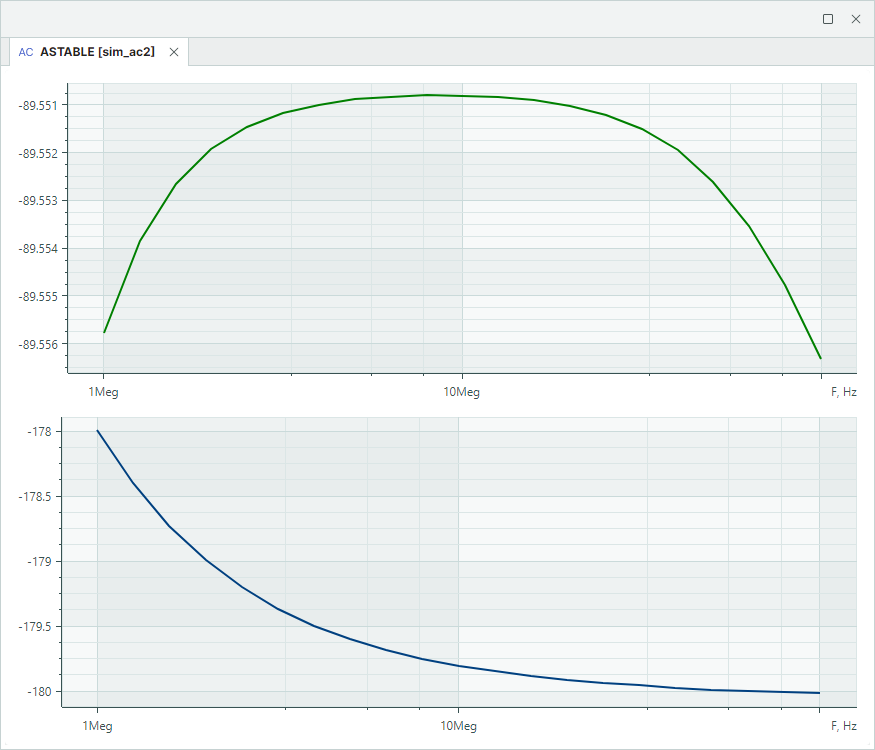

Рис. 2 Отображение результатов расчета при наличия диапазона варьирования параметра
Рис. 2 Отображение результатов расчета при наличия диапазона варьирования параметра

В результате расчета при условии создания выражений для нескольких групп отображается график или графики на нескольких вкладках, пример см. Рис. 3.

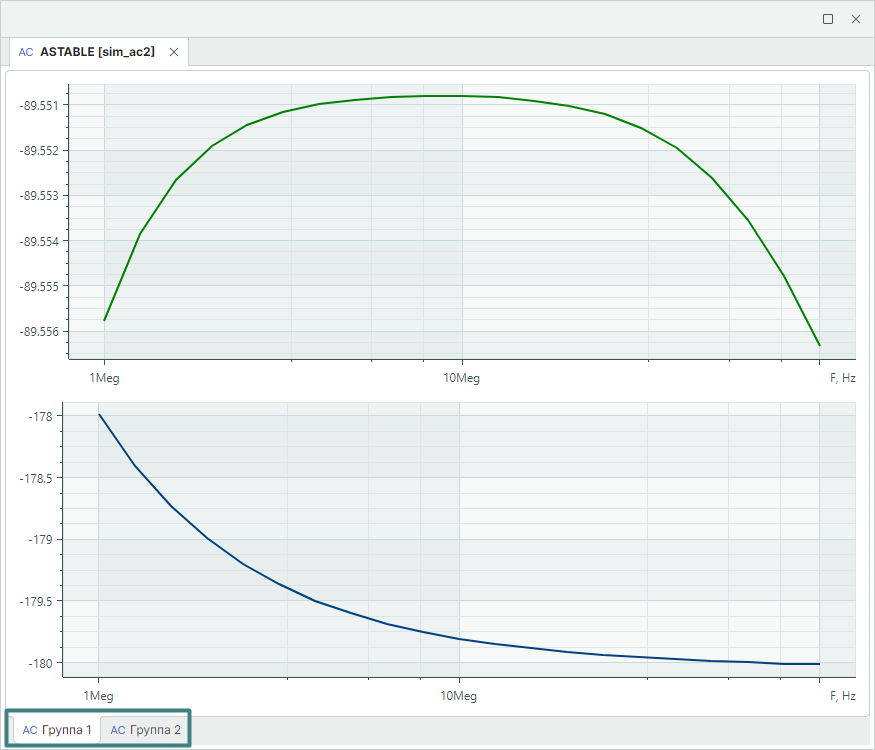

Рис. 3 Отображение результатов расчета при наличия диапазона варьирования параметра для нескольких групп
Рис. 3 Отображение результатов расчета при наличия диапазона варьирования параметра для нескольких групп
