Использование клавиши «Пробел» при выборе объектов

Инициация выбора объектов на схеме осуществляется с помощью инструмента «Выбрать». Для последующего выделения объектов можно использовать клавишу «Пробел» («Space») .
Сначала необходимо произвести выбор объекта на схеме с помощью инструмента «Выбрать», нажав по объекту, см. Рис. 1.

Рис. 1 Начало выбора объектов (старт - метка порта)

Нажатие на клавишу «Пробел» («Space») произведет выделение последующего объекта, при этом выделение ранее выбранного объекта снято не будет, см. Рис. 2.

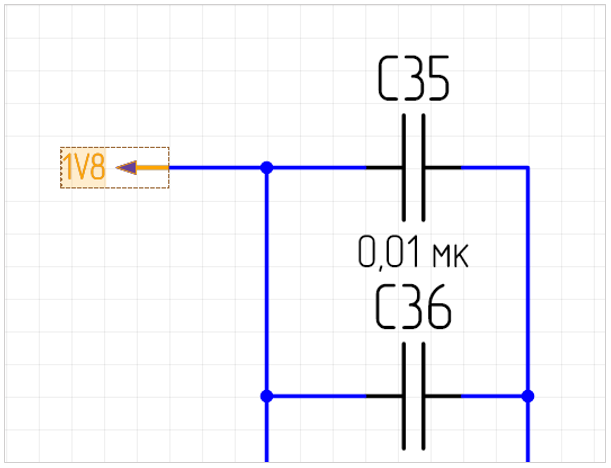

Рис. 2 Выбор метки порта + самого порта

Последующее использование клавиши «Пробел» («Space») приведет к выделению проводника, прилегающего к ранее выбранному порту, см. Рис. 3.

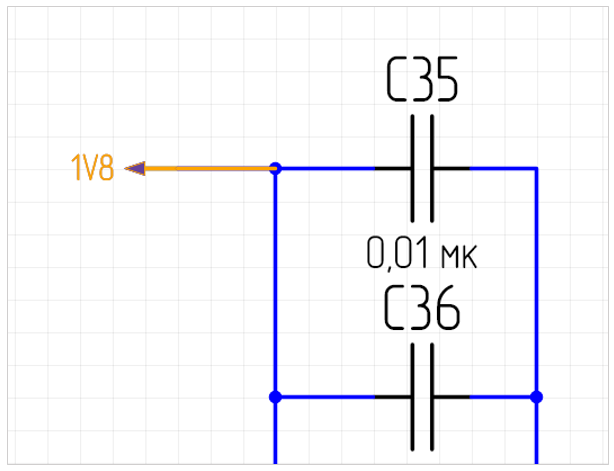

Рис. 3 Выделение порта и прилегающего к нему проводника

Результатом последующих нажатий на клавишу «Пробел» («Space») будет выделение метки вывода, порта и проводника вплоть до ближайшего расположенного на проводнике компонента, а также выделение всей данной цепи, расположенной на текущем листе схемы, см. Рис. 4.

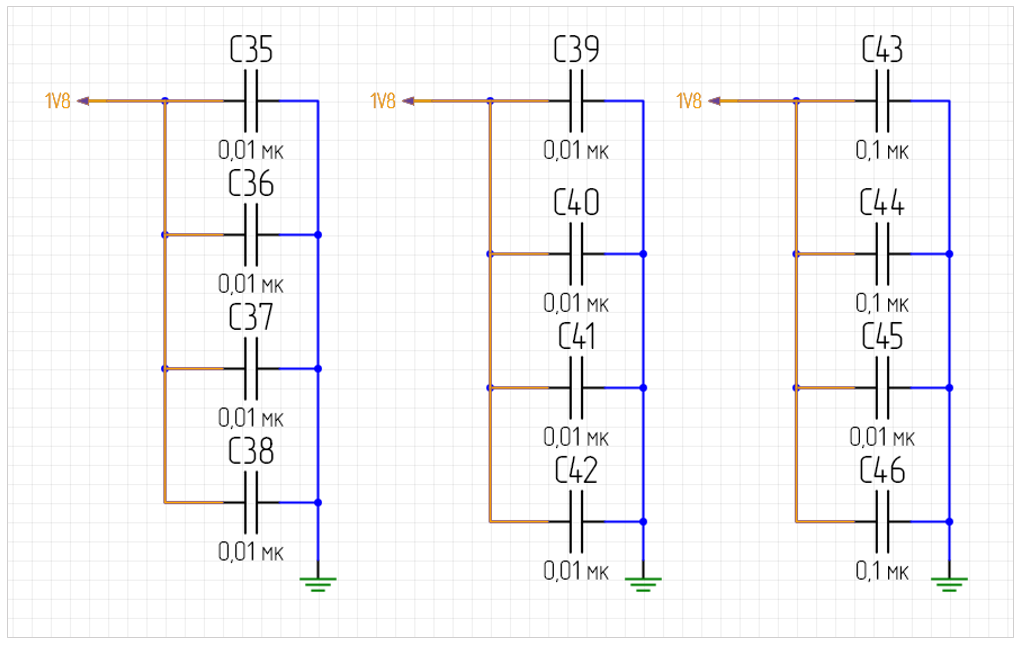

Рис. 4 Выделение метки порта, порта, проводника и всей цепи, расположенной на текущем листе схемы
