Работа инструмента «Выбрать»

Выбор объектов осуществляется с помощью инструмента «Выбрать». Инструмент доступен на панели «Рисование» и в разделе «Инструменты» контекстного меню, см. Рис. 1. Инструмент «Выбрать» является активным, если не выбран какой-либо другой инструмент.

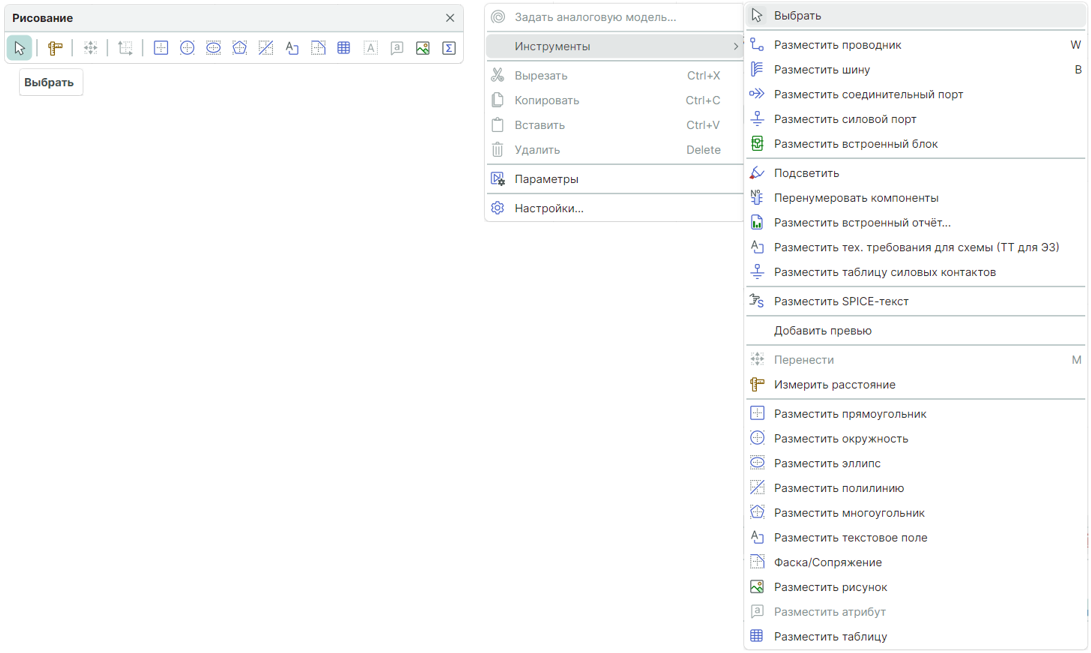

Рис. 1 Инструмент «Выбрать»

При нажатии левой кнопки мыши на проводник первоначально будет выбран сегмент, см. Рис. 2. При последующем нажатии на клавишу «Пробел» («Space») – проводник целиком (см. раздел Цепь на схеме).

Рис. 2 Выбор сегмента проводника и проводника целиком

При  нажатии левой клавиши мыши на контакте компонента будет выбран компонент полностью, при повторном нажатии будет выделен контакт, см. Рис. 3.

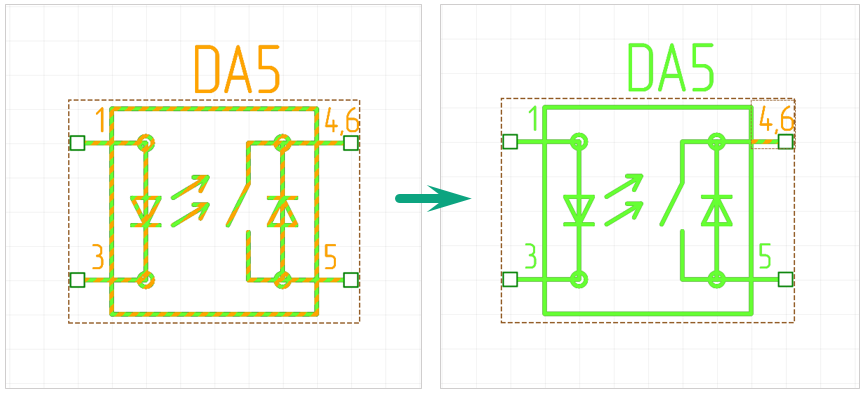

Рис. 3 Выбор компонента и контакта компонента

При нажатии левой кнопки мыши на атрибуте (метке) радиодетали, порта, вывода или цепи, будут выделены и атрибут и объект, к которому он относится. Повторное нажатие левой кнопки мыши выделит атрибут.
