Источник напряжения

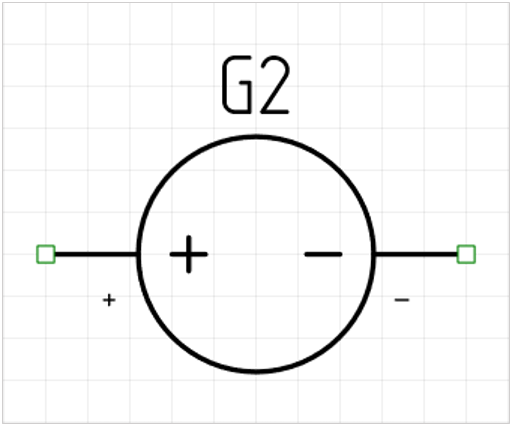

УГО компонента представлено на Рис. 1.

Рис. 1 УГО компонента

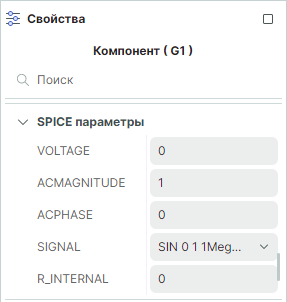

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

Рис. 2 Редактируемые SPICE-параметры

Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 1.
Таблица 1 Редактируемые SPICE-параметры

Обозначение	Параметр	Значение по умолчанию	Единица измерения
VOLTAGE (DC)	Уровень постоянного напряжения	0	В
ACMAGNITUDE	Амплитуда гармонического сигнала	0	В
ACPHASE	Фаза гармонического сигнала	0	Град.
Rser	Внутреннее сопротивление источника	0	Ом
SIGNAL	Функция от времени (см. раздел Сигналы)	Не задан	-
