Общие сведения о сигналах

Сигнал – это функция временного аргумента, с помощью которого подается входное воздействие на схему.
Сигнал используются в схеме двумя компонентами – независимым источником напряжения и независимым источником тока.
Сигналы могут быть созданы следующими способами:
1. Выделить на схеме источник и из контекстного меню выбрать пункт «Задать сигнал…», что откроет окно «Сигналы» для управления сигналам, см. Рис. 1.

Рис. 1 Создание сигнала из контекстного меню

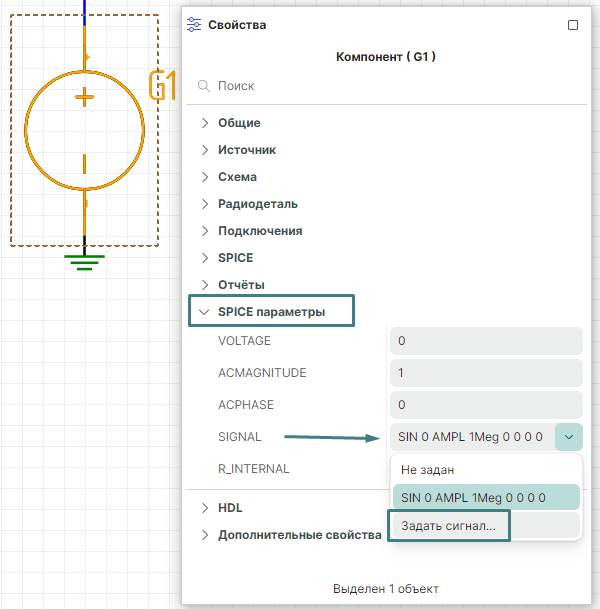

2. Выделить на схеме источник и в панели «Свойства» выбрать «SPICE-параметр» → «SIGNAL» → «Задать сигнал…», см. Рис. 2.


Рис. 2 Создание сигнала из панели «Свойства»

Выпадающий список содержит варианты: «Не задан», список уже созданных для данной схемы сигналов (если такие есть) и «Задать сигнал…».
Выбор пункта «Задать сигнал…» откроет окно «Сигналы» для управления сигналам.

Примечание! Для корректной работы необходимо, чтобы для выбранного источника были заданы SPICE-параметры. В случае отсутствия внутреннего сопротивления параметр R_INTERNAL следует задать равным 0.

Окно «Сигналы» позволяет создавать новые сигналы, редактировать параметры существующих сигналов, удалять их из списка, см. Рис. 3.

Рис. 3 Окно «Сигналы»

Если на выбранном источнике не задан сигнал, то таблица и график в окне отсутствуют.
Пользователь может создать новый сигнал или выбрать из выпадающего списка существующий, если в работе с активным документом схемы уже создавались сигналы.
В Табл. 1 представлен общий интерфейс окна «Сигналы» для управления сигналом.
Таблица 1 Общий интерфейс окна «Сигналы»

Наименование	Описание	Значение по умолчанию
Параметры
Выпадающий список «Выбор сигнала»	Содержит список сигналов. «Не задан», если сигнал на источнике отсутствует.	«Не задан» или текущий сигнал.
Выпадающий список «Параметры» → «Тип»	Тип сигнала. Доступны следующие типы сигналов: - EXP – экспоненциальный сигнал; - PULSE – импульсный сигнал; - PWL – кусочно-линейный сигнал; - SIN – синусоидальный сигнал; - SFFM – частотно-модулированный сигнал; - NOISE – шумовой сигнал; - GAUSSIAN – сигнал Гаусса; - AM – амплитудно-модулированный сигнал; - WAV – сигнал в аудиоформате; - SLFM – линейно-частотно-модулированный сигнал.	SIN
«Параметры отображения» → «Интервал»	Интервал отображения сигнала в окне предварительного просмотра	0
	Добавление нового сигнала	-
	Удаление выбранного сигнала из списка доступных	-

Характеристики, приведенные в таблице, соответствуют SPICE-формату и индивидуальны для каждого типа сигнала.
