Измерить расстояние

Для измерения расстояния между графическими объектами предназначен инструмент «Измерить расстояние», который обозначен иконкой на панели «Рисование», см.  Рис. 1.

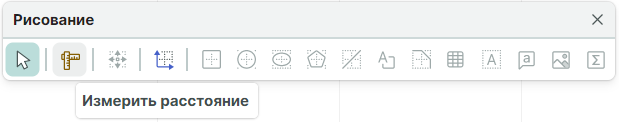

Рис. 1 Вызов инструмента

Также вызов инструмента доступен из главного меню программы «Инструменты» → «Измерить расстояние», см. Рис. 2.

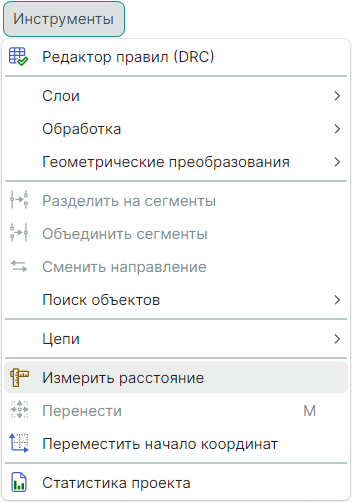

Рис. 2 Вызов инструмента из главного меню

Примечание! Для удобства использования инструмента «Измерить расстояние» рекомендуется включить объектную привязку, см. Объектная привязка.

Для того чтобы измерить расстояние между точками, задайте начальную точку кликом левой кнопки мыши на объекте. Рядом с курсором мыши отобразится значение длины, а в свойствах отобразятся координаты начала и конца, см. Рис. 3.

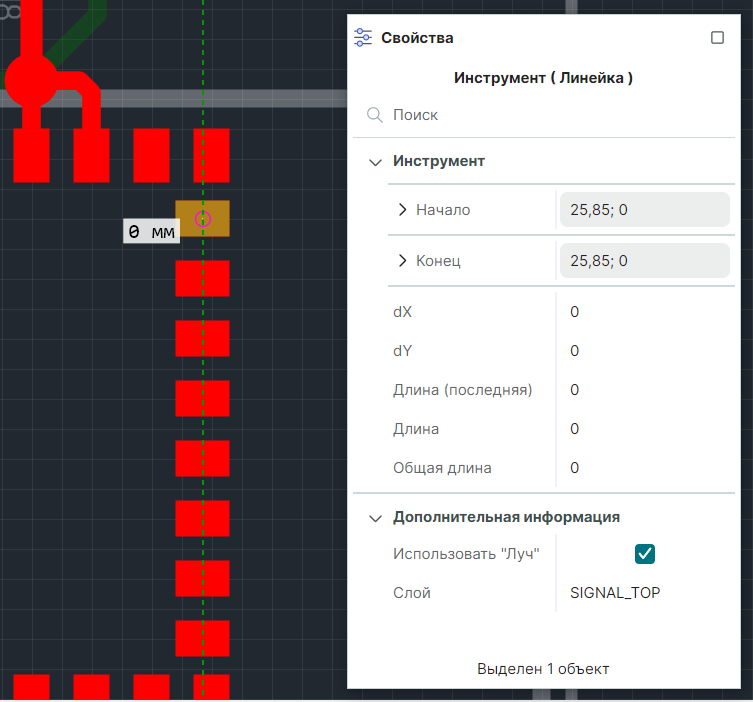

Рис. 3 Выбор и фиксация точки отсчета для измерения расстояния

Примечание! При использовании инструмента «Измерить расстояние» доступен ручной ввод координат начальной и конечной точки измерения расстояния в панели Свойства (поле «Начало» и поле «Конец» соответственно).

Переместите курсор мыши в место, до которого необходимо измерить расстояние, при этом значение длины будет отображаться в поле «Длина» и рядом с курсором мыши, см. Рис. 4.

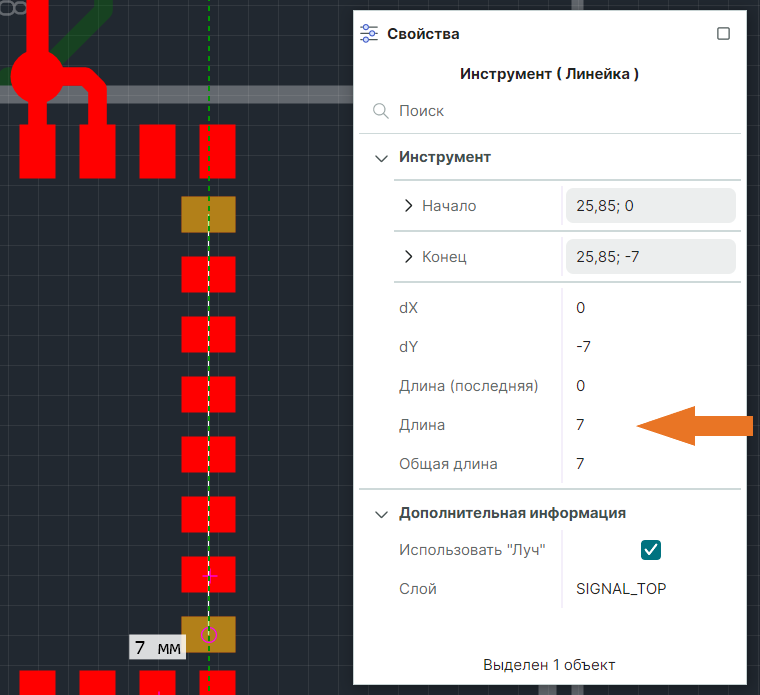

Рис. 4 Перемещение курсоры мыши и отображение длины

Зафиксируйте длину кликом левой кнопки мыши. Последнее зафиксированное значение длины отобразится в поле «Длина (последняя)». Суммарная длина отображается в поле «Общая длина», см. Рис. 5.

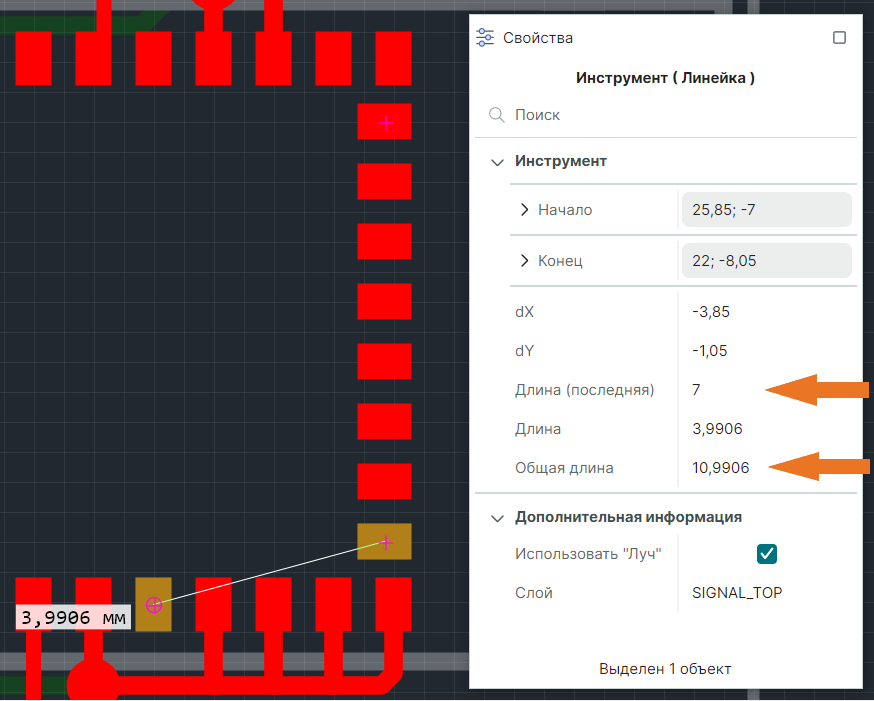

Рис. 5 Отображение последнего и общего значений длины

Для завершения работы инструмента вызовите контекстное меню и нажмите «Отменить», см. Рис. 6.

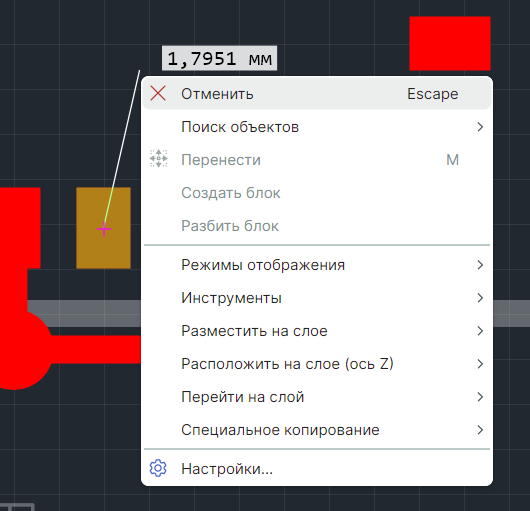

Рис. 6 Завершение работы инструмента

Использование «Луча»

При работе с инструментом «Измерить расстояние» возможно настроить автоматическое измерение расстояния между объектами, которые расположены на одном слое. Для вызова такой функции при активном инструменте «Измерить расстояние» в панели «Свойства» → раздел «Дополнительная информация» установите флаг в пункте «Использовать “Луч”». Система автоматически отобразит расстояние от объекта, расположенного рядом с курсором, до ближайшего объекта, расположенного на текущем слое, см. Рис. 7.

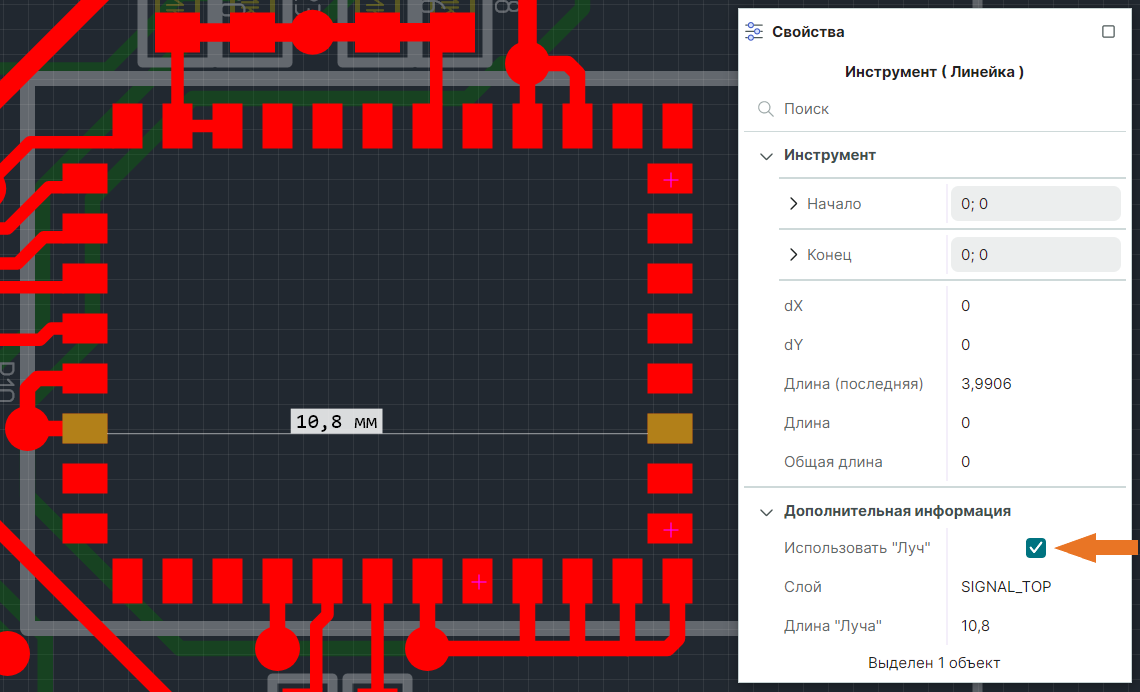

Рис. 7 Отображение длины ”Луча” между объектами слоя

Если курсор мыши находится на удалении от объектов слоя, тогда будет отображена длина до ближайшего объекта слоя, см. Рис. 8.

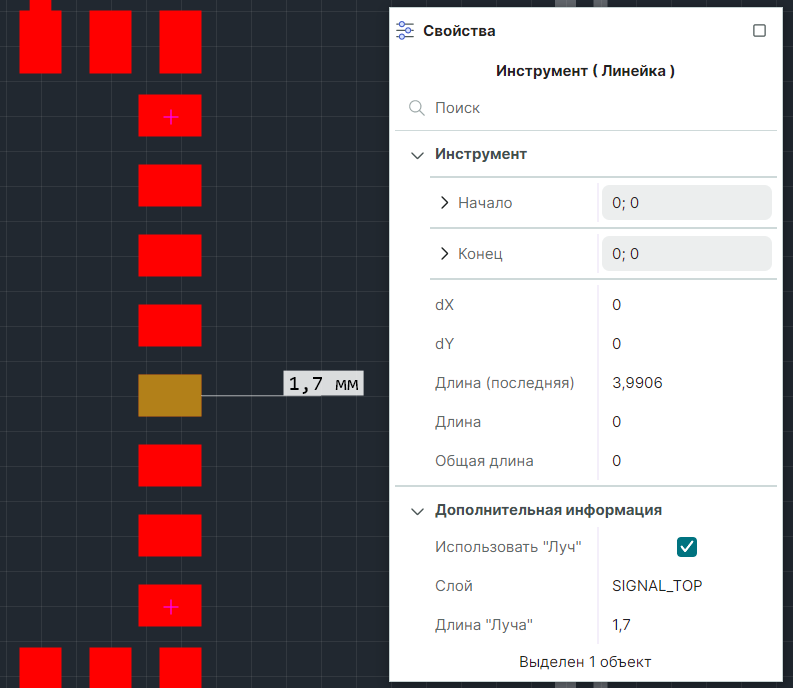

Рис. 8 Отображение длины ”Луча” до ближайшего объекта

Минимальное расстояние

При активном инструменте «Измерить расстояние» наведите курсор мыши на объект и кликните левой кнопкой мыши, переместите курсор мыши на следующий объект. В панели  «Свойства» отобразится минимальное расстояние между этими объектами, см. Рис. 9.

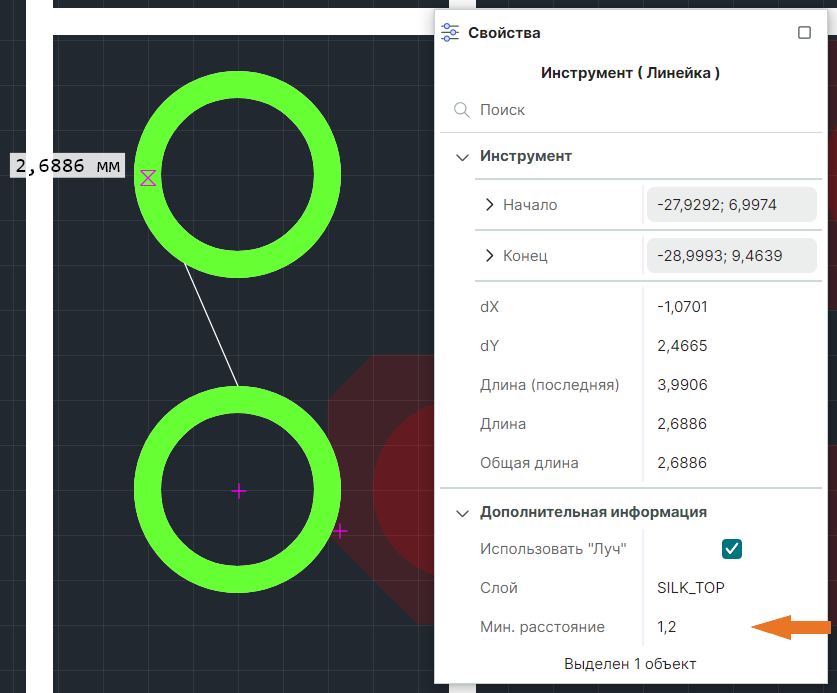

Рис. 9 Минимальное расстояние между выделенными объектами
