Копирование посадочных мест компонентов

Копирование посадочных мест выполняется аналогично копированию треков с тем лишь ограничением, что копия посадочного места должна соответствовать, по крайней мере, одному посадочному месту из списка неразмещенных компонентов.
Чтобы скопировать посадочное место компонента:
1. Выберите посадочные места, которые необходимо скопировать.
2. Воспользуйтесь пунктами контекстного меню «Копировать» и «Вставить» для размещения копии компонента. Также можно воспользоваться клавишами «Ctrl+С» и «Ctrl+V». Копию объекта можно получить, перемещая объект при нажатой клавише «Ctrl».
3. Выберите место для размещения копии посадочного места и нажмите левую кнопку мыши.
4. Выберите в окне «Соответствие элементов» компонент, которому будет соответствовать размещаемая копия посадочного места компонента, и нажмите кнопку «ОК», см. Рис. 1. При одновременном копировании нескольких посадочных мест соответствие должно быть установлено для каждого из них.

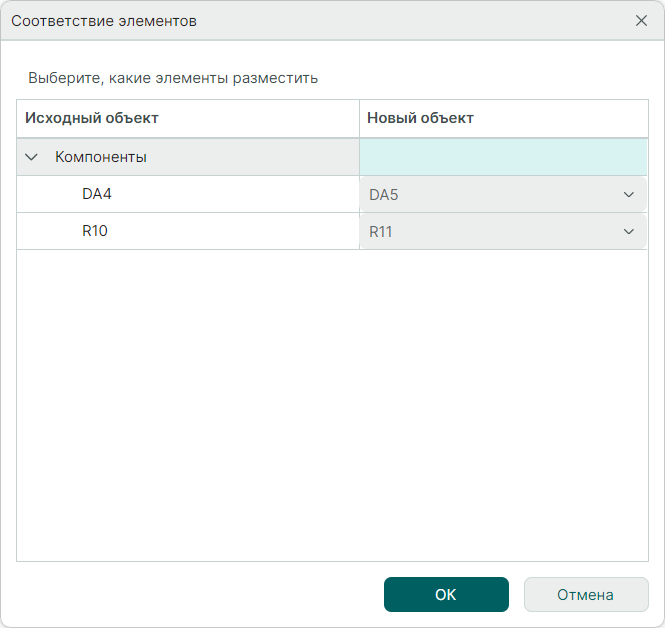

Рис. 1 Выбор компонента, соответствующего копии посадочного места

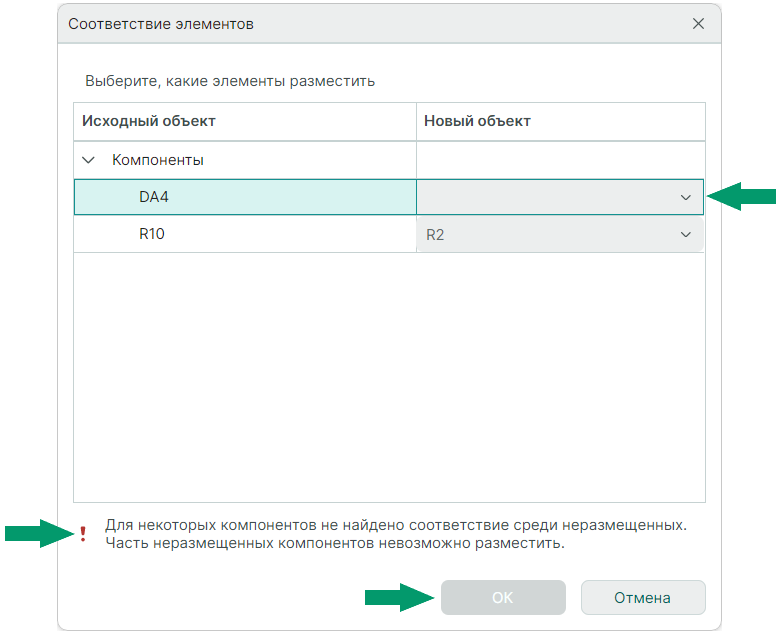

В случае, когда копируются несколько посадочных мест и хотя бы для одного из них нельзя указать соответствующий неразмещенный компонент, операция копирования не будет завершена. Кнопка «ОК» в окне «Соответствие элементов» будет недоступна, а в нижней части окна будет отображаться соответствующее сообщение, см. Рис. 2.

Рис. 2 Запрет копирования при отсутствии соответствия для копий
