Мастер создания ПМ

Окно настроек мастера создания посадочного места содержит вкладки: «Выводы», «Графика», см. Рис. 1.

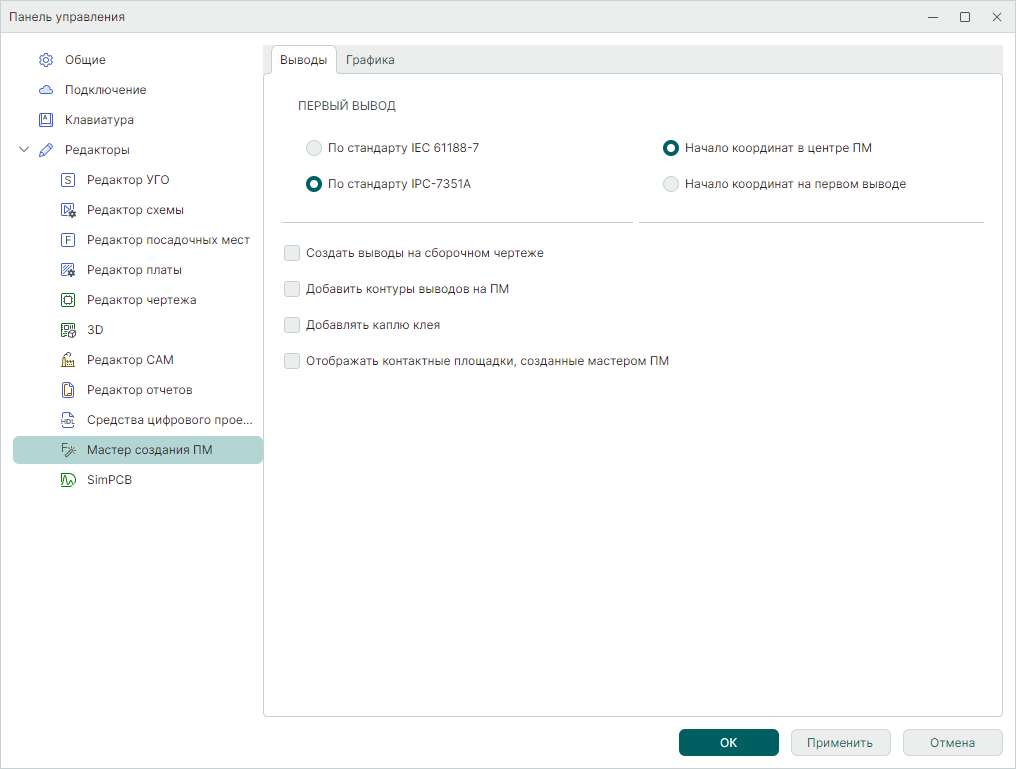

Рис. 1 Настройки мастера создания ПМ

Вкладка «Выводы»
Доступные настройки на вкладке «Выводы», см. Рис. 1:

• «По стандарту IEC 61188-7» – при создании посадочного места первый вывод будет расположен в левом верхнем углу посадочного места.
• «По стандарту IPC-7351A» – при создании посадочного места первый вывод будет расположен в левом нижнем углу посадочного места.
• «Начало координат в центре ПМ» – начало координат посадочного места соответствует геометрическому центру посадочного места.
• «Начало координат на первом выводе» – начало координат посадочного места соответствует центру первой контактной площадки посадочного места.
• «Создать выводы на сборочном чертеже» – включить размещение контуров выводов в виде заполненной фигуры на слоях группы «ASSEMBLY».
• «Добавить контуры выводов на ПМ» – включение размещения контуров выводов на посадочных местах, создаваемых мастером.
• «Добавить каплю клея» – включение размещения капель клея в посадочных местах, создаваемых мастером.
• «Отображать контактные площадки, созданные мастером» – включение возможности редактировать контактные площадки, создаваемые мастером, и использовать их для создания других посадочных мест.

Вкладка «Графика»
Вкладка «Графика» содержит графические настройки рабочей области редактора, а также настройки действий и выбора объектов. Подробное описание настроек представлено в разделе Редактор УГО.
