Редактор УГО

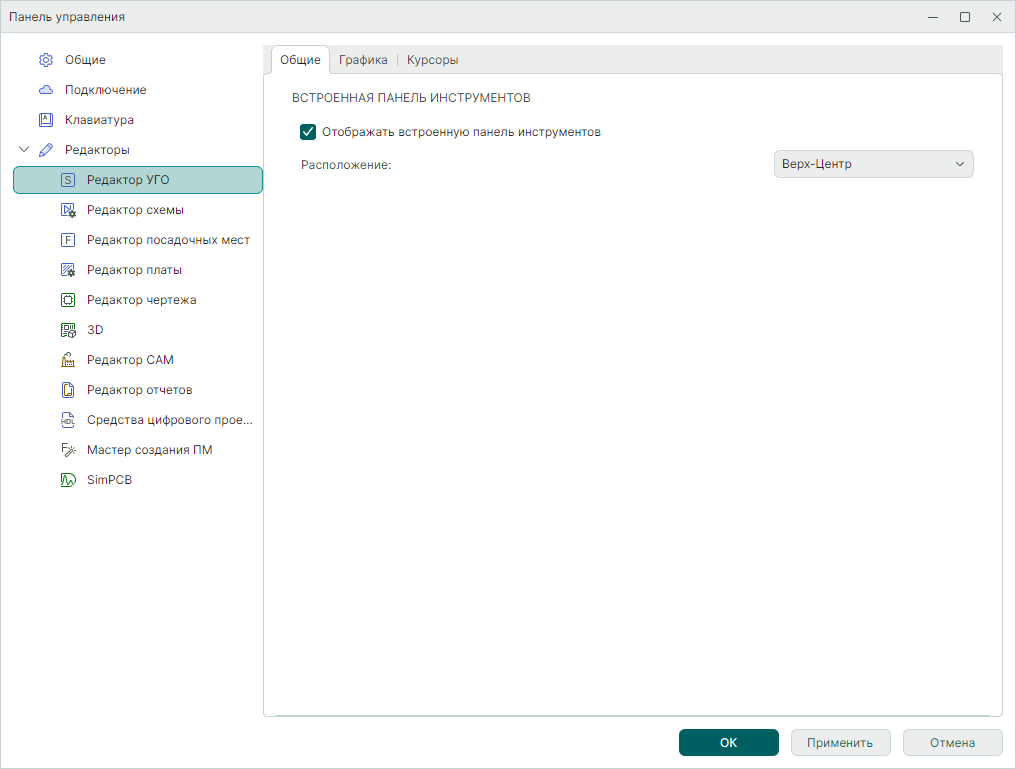

Окно настроек редактора УГО содержит вкладки: «Общие», «Графика», «Курсоры», см. Рис. 1.

Рис. 1 Настройки редактора УГО

Вкладка «Общие»

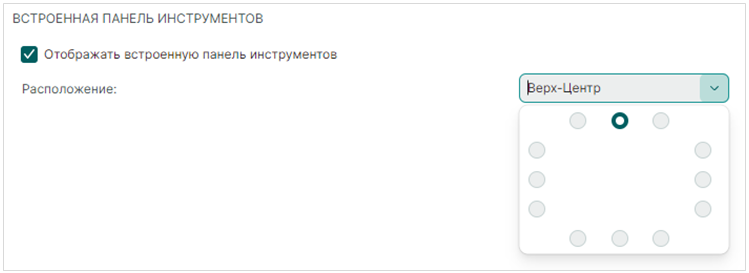

Вкладка «Общие» содержит настройки включения/выключения отображения встроенной панели инструментов и выбор расположения данной панели в окне редактора, см. Рис. 2.

Рис. 2 Вкладка «Общие»

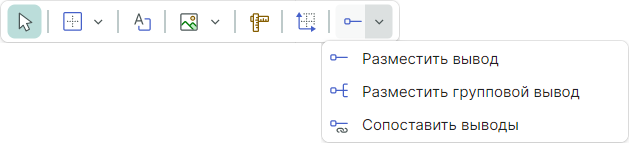

Внешний вид встроенной панели редактора УГО представлен на Рис. 3.

Рис. 3 Встроенная панель редактора УГО

Вкладка «Графика»

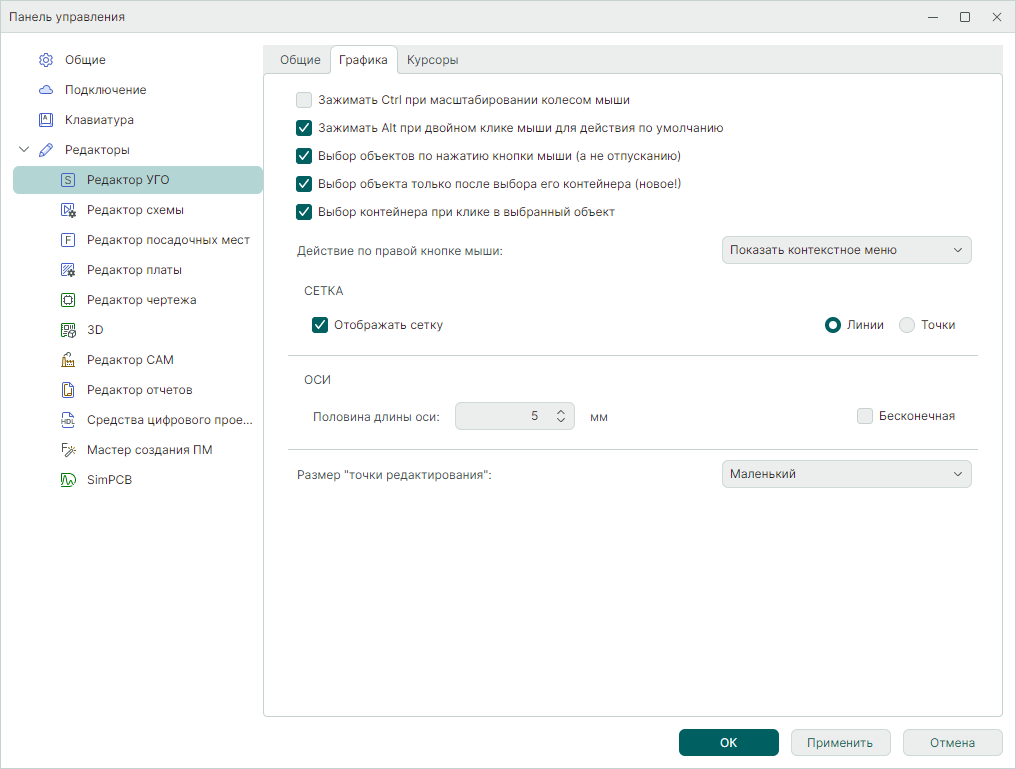

Внешний вид вкладки «Графика» представлен на Рис. 4.

Рис. 4 Настройки редактора УГО. Вкладка «Графика»

Доступные настройки на вкладке «Графика»:

• «Зажимать Ctrl при масштабировании колесом мыши» – масштабирование изображения в рабочей области графического редактора осуществляется с зажатой клавишей «Ctrl» при вращении колеса мыши.
• «Зажимать Alt при двойном клике мыши для действия по умолчанию» – вызов действия по умолчанию осуществляется двойным кликом мыши на объекте c зажатой клавишей «Alt».
• «Выбор объектов по нажатию кнопки мыши (а не отпусканию)» – выбор объекта, находящегося под курсором мыши в редакторе, происходит в момент нажатия левой клавиши мыши.
• «Выбор объекта только после выбора его контейнера» – клик левой кнопки мыши на объекте выделяет «контейнер» данного объекта, повторный клик мыши на объекте выделяет сам объект.

Примечание! «Контейнер» – составной объект, который содержит в себе другие объекты, например, «контейнером» для контактной площадки является посадочное место, т.е. при клике на КП сначала будет выбрано посадочное место, в которое входит КП, повторный клик выделит непосредственно КП. Для прямого выделения объекта, входящего в «контейнер», зажмите клавишу «Shift» и нажмите левую кнопку мыши.

• «Выбор контейнера при клике в выбранный объект» – выбор «контейнера» объекта осуществляется по двойному клику на выбранном объекте.

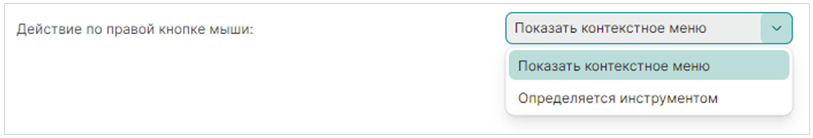

• «Действие по правой кнопке мыши» – выбор действия, которое будет совершаться по нажатию правой кнопки мыши, см. Рис. 5.

Рис. 5 Доступные действия по правой кнопке мыши

• «Отображать сетку» – включить отображение сетки в графическом редакторе.
• «Линии» – отображать линии сетки.
• «Точки» – отображать сетку точками пересечения линий.
• «Половина длины оси» – величина половины длины перекрестия, обозначающего начало координат.
• «Бесконечная» – бесконечное значение длины перекрестия начала координат.

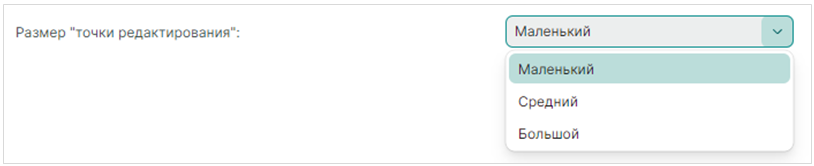

• «Размер "точки редактирования"» – выбор размера для точек редактирования графических элементов, см. Рис. 6.

Рис. 6 Выбор размера для точек редактирования

Вкладка «Курсоры»

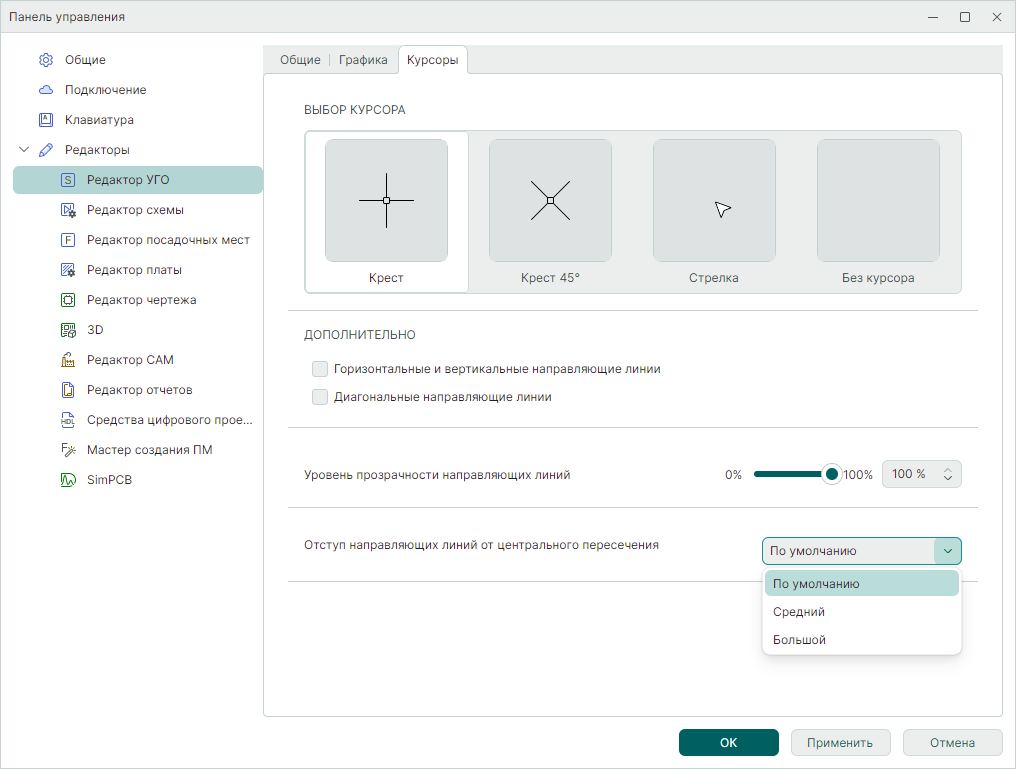

Внешний вид вкладки «Курсоры» представлен на Рис. 7.

Рис. 7 Настройки редактора УГО. Вкладка «Курсоры»

Доступные настройки на вкладке «Курсоры»:

• «Выбор курсора» – выбор отображения курсора. При выборе варианта «Без курсора» автоматически активируется включение горизонтальных и вертикальных направляющих;
• «Горизонтальные и вертикальные направляющие линии» – включение отображения горизонтальных и вертикальных направляющих в графическом редакторе;
• «Диагональные направляющие линии» – включение отображения диагональных направляющих в графическом редакторе;
• «Уровень прозрачности направляющих линий» – выбор уровня прозрачности для направляющих линий.
• «Отступ направляющих линий от центрального пересечения» – выбор величины отступа направляющих от центрального пересечения.
