Минимальный гарантийный поясок

Правило «Мин. гарантийный поясок» контролирует соответствие размера гарантийного пояска минимальному заданному. При выборе D-кода в столбце «Фильтр» проверка будет выполнятся только для соответствующих элементов.
Проверка отслеживает нарушения для отверстий и слотов сверлением в случаях, если:

• гарантийный поясок имеет ширину менее указанной в правиле;
• КП полностью или частично расположена внутри отверстия.

Примечание! Правило «Мин. гарантийный поясок» не отслеживает случаи, когда для отверстия полностью отсутствует КП. Данное нарушение контролируется правилом «Металлизированные отверстия без КП».

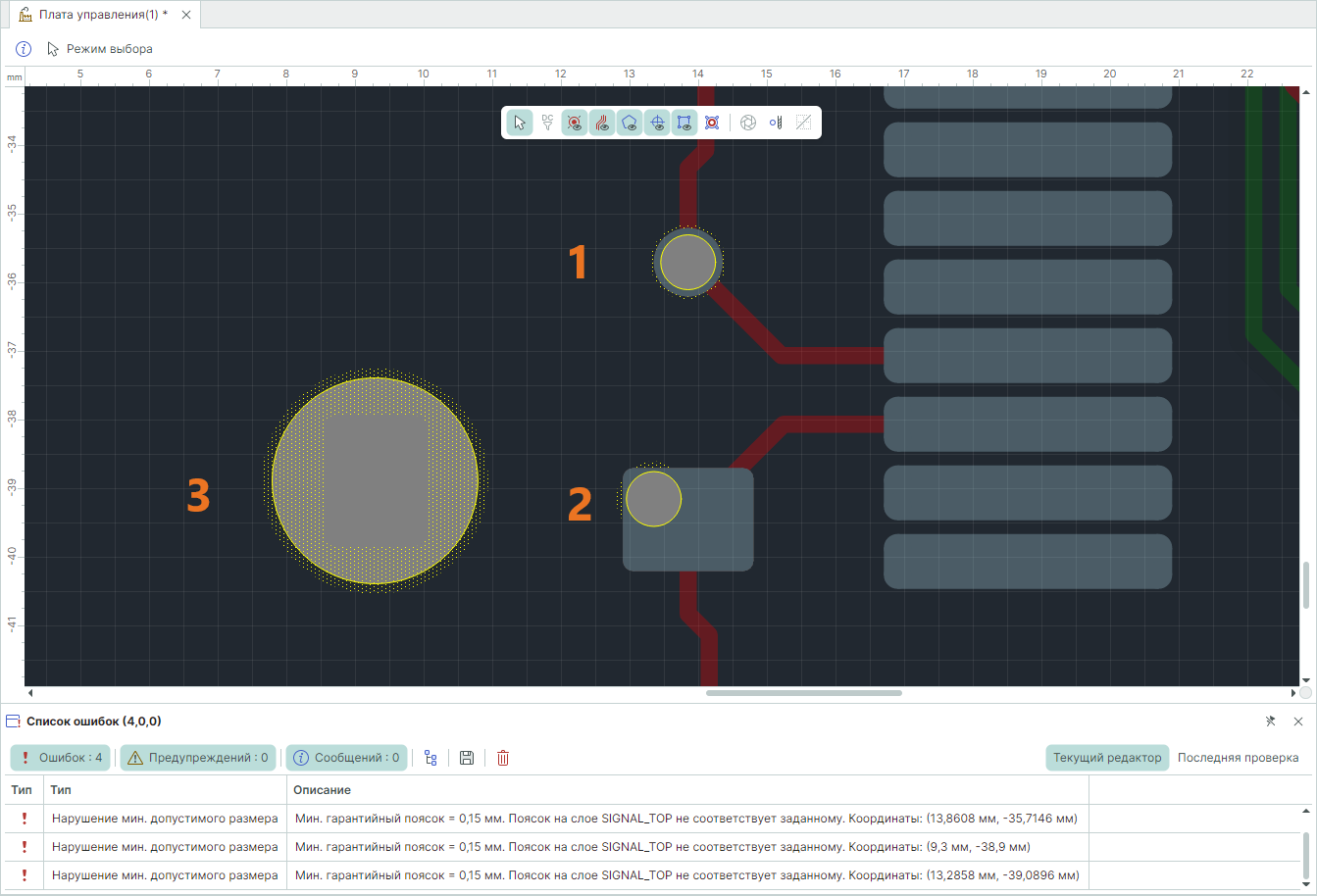

На Рис. 1 показаны примеры нарушения минимально допустимого размера гарантийного пояска отверстий (1,2 на рисунке) и случай, когда КП расположена полностью внутри отверстия (3 на рисунке).

Рис. 1 Нарушения правила «Мин. гарантийный поясок» для отверстий

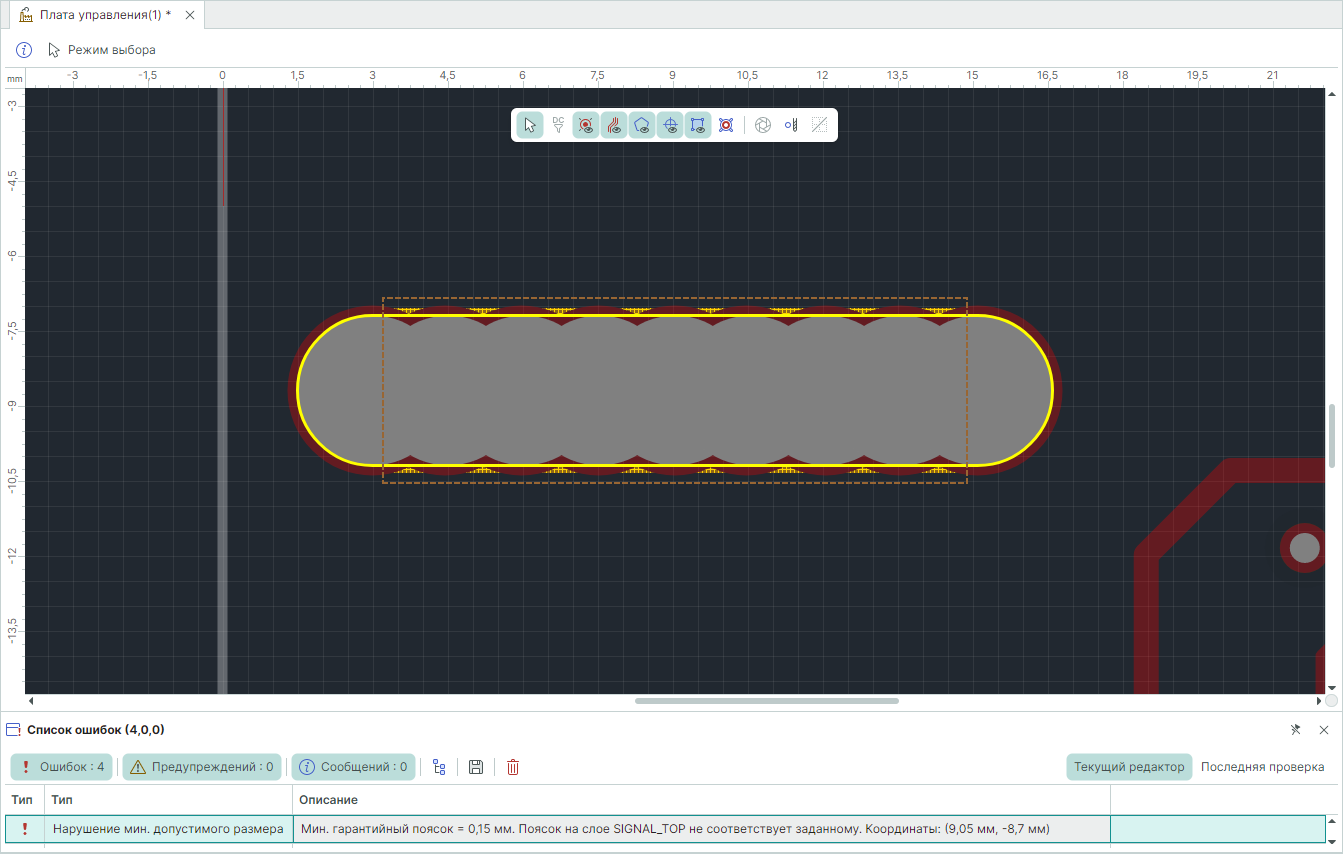

На Рис. 2 показан пример нарушения минимально допустимого размера гарантийного пояска для слота сверлением.

Рис. 2 Нарушение правила «Мин. гарантийный поясок» для слота сверлением
