Многооконный интерфейс

В системе Delta Design реализован многооконный графический интерфейс, что позволяет пользователям гибко управлять отображением множества проектных документов (библиотечные компоненты, электрическая схема, печатная плата, данные для изготовителя и т.п.). Работы по проектированию могут выполняться как в рамках главного окна, так и с использованием необходимого набора вспомогательных окон.
Интерфейс предназначен для одновременной работы с несколькими документами и обменом данными между ними. Пользователь может работать с документами попеременно, переключаясь из одного окна в другое. Но в один момент времени можно вводить информацию только в одном окне, которое является активным в текущий момент. Соответственно, документ, редактируемый в активном окне, называется в дальнейшем активным документом.
Главное окно имеет несколько основных составляющих, каждое из которых отвечает за определенные функции, см. Рис.1.

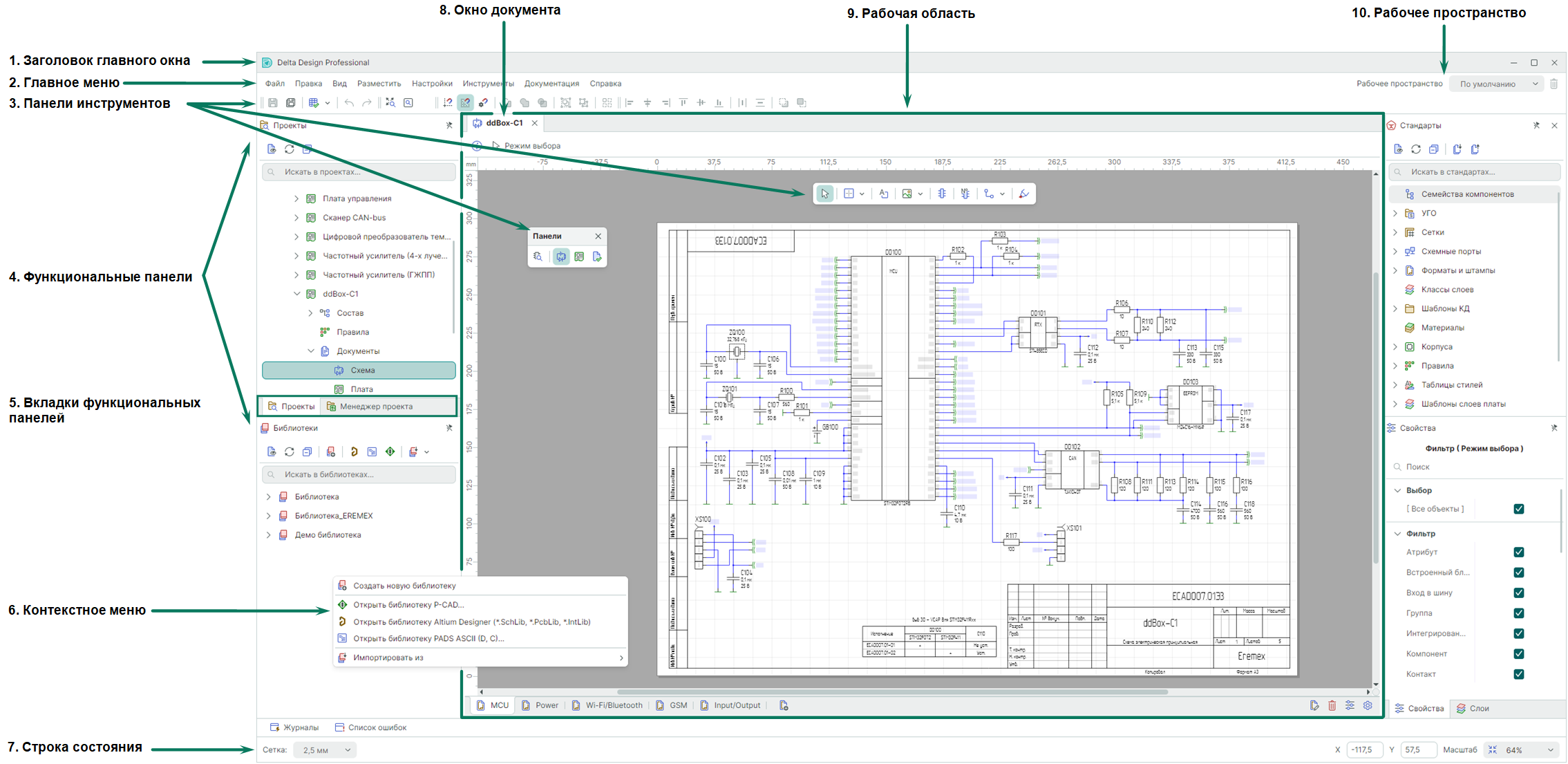

Рис.1 Интерфейс Delta Design

Ниже представлен перечень основных элементов интерфейса Delta Design:

• Заголовок главного окна приложения идентифицирует приложение Delta Design и его версию.
• Главное меню включает пункты вызова выпадающих подменю с опциями управления приложением и доступа к справочной информации.
• Панели инструментов состоят из набора кнопок, обеспечивающих быстрый вызов функций приложения.
• Функциональные панели отображают различную информацию, отличную от проектных документов. Некоторые функциональные панели, такие как «Библиотеки», «Проекты» и «Стандарты» являются статичными и отображают в структурированном виде информацию из базы данных системы. Остальные являются контекстно-зависимыми, т.е. отображают информацию, зависящую от активного документа.
• Вкладки функциональных панелей обеспечивают доступ к нужной функциональной панели. Посредством вкладки можно управлять месторасположением функциональной панели.
• Контекстное меню открывается из любой области и для любого объекта интерфейса.
• Строка состояния отображает информацию о текущем состоянии процесса редактирования.
• Окно документа – это окно документа редактора, которое по умолчанию открывается в рабочей области главного окна.
• Рабочая область отображает выбранный для работы проектный документ (схему, плату, компонент и т.д.). Допускает одновременное открытие нескольких документов, переключение между которыми осуществляется путем выбора соответствующих вкладок, отображаемых в верхней части рабочей области.
• Рабочее пространство – строка настройки представления рабочей области.

В системе Delta Design инструменты по работе с проектными данными могут быть доступны из:

• Главного меню;
• Панели инструментов;
• Контекстного меню;
• Функциональной панели.

Примечание! Инструменты панелей, контекстного меню и данные функциональных панелей являются контекстно-зависимыми. Доступность инструмента определяется окном редактора, активным в данный момент в рабочей области (электрической схемы, печатной платы, библиотечного компонента и т.д.).
