Общие сведения о функциональных панелях¶

В системе Delta Design имеются группы функциональных панелей, предназначенные для отображения и управления проектными данными.
Большинство функциональных панелей отображается при первом запуске системы слева и справа от рабочей области. Если какая-либо функциональная панель была скрыта пользователем, ее можно включить в разделе «Вид» главного меню. Состав функциональных панелей представлен на Рис. 1.

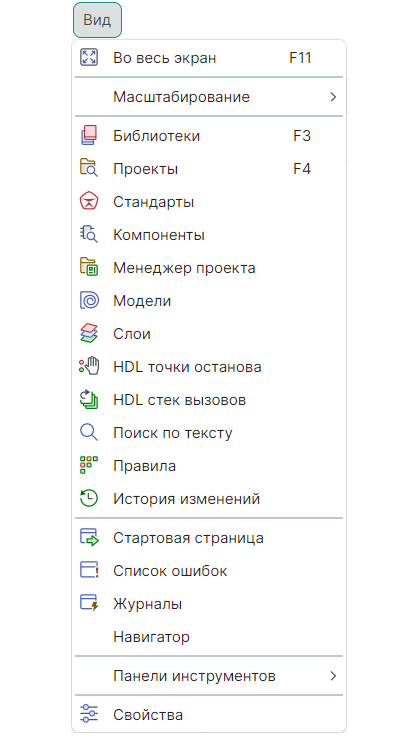

Рис. 1 Состав раздела главного меню «Вид»

Состав функциональных панелей:

«Библиотеки» – содержит все созданные и импортированные пользователем библиотеки, в которых содержатся описания компонентов, посадочных мест и контактных площадок, обозначена символом («F3»);
«Проекты» – содержит все созданные и импортированные пользователем проекты, осуществляет навигацию по составным частям каждого проекта, обозначена символом («F4»);
«Стандарты» – содержит текущие правила и настройки оформления проектов, обозначена символом ;
«Компоненты» – панель поиска компонентов по библиотекам, включает фильтры поиска требуемых компонентов, упорядочивания и сортировки результатов поиска, обозначена символом ;
«Менеджер проекта» – содержит информацию обо всех объектах проекта, включая радиодетали, посадочные места и проводники, обозначена символом ;
«Модели» – содержит предустановленную и все подключенные пользователем библиотеки компонентов для выполнения аналогового моделирования с помощью встроенного модуля SimOne, обозначена символом ;
«Слои» – управляет отображением слоев при работе в редакторах платы и посадочного места, обозначена символом .
«HDL точки останова» – позволяет просматривать расставленные разработчиком точки останова по коду, обозначена символом .
«HDL стек вызовов» – обеспечивает просмотр вложенных зависимостей в коде проекта, обозначена символом .
«Поиск по тексту» – панель поиска символом, слов или фраз в коде проекта, обозначена символом .
«Правила» – позволяет просматривать и управлять правилами реализации цепей в редакторе платы, обозначена символом .
«История изменений» – отображает изменения, произведенные пользователем на схеме, по добавлению, удалению и переименованию компонентов, цепей, подключению и отключению выводов, обозначена символом .
«Стартовая страница» – представляет проектные действия, доступные при запуске продукта, обозначена символом .
«Список ошибок» – содержит предупреждения и сообщения о проектных ошибках, обозначена символом .
«Журналы» – содержит информационные и диагностические сообщения, поступающие от приложения, обозначена символом .
«Навигатор» – обеспечивает разделение рабочей области на подобласти, отображает текущее положение подобластей, предоставляет возможность просмотра и редактирования созданных подобластей.
«Свойства» – отображает свойства выделенных объектов, обозначена символом .

Большинство функциональных панелей являются контекстно-зависимыми и содержат проектные данные при активном документе проекта (схемы, платы, правил).
Наличие функциональных панелей, также как и инструментов, определяется модулями, входящими в конфигурацию программы Delta Design.

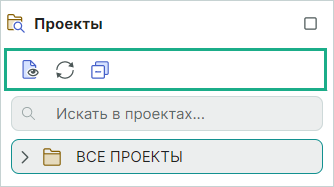

На Рис. 2 представлены общие инструменты панелей, имеющие список (дерево), на примере панели «Проекты».

Панели, имеющие список (дерево), содержат общие инструменты:

«Показать открытый документ» – производит поиск в дереве и делает активным элемент, соответствующий активному документу или выбранному в активном документе объекту, если это графический редактор, обозначен символом ;
«Обновить» – перестраивает дерево элементов для отображения актуальной информации, обозначен символом . В большинстве случаев все функциональные панели обновляются автоматически, поэтому данная операция может применяться для отображения изменений, сделанных другими пользователями в случае коллективной работы.
«Свернуть все» – структура всех элементов будет свернута и будет отображен только раздел верхнего уровня, обозначен символом .
