Монтажные отверстия¶
Размещение монтажного отверстия осуществляется с помощью инструмента
«Разместить монтажное отверстие», расположенного:
- на панели инструментов редактора;
- на панели инструментов «Плата»;
- в главном меню «Разместить»;
- в контекстном меню «Инструменты».

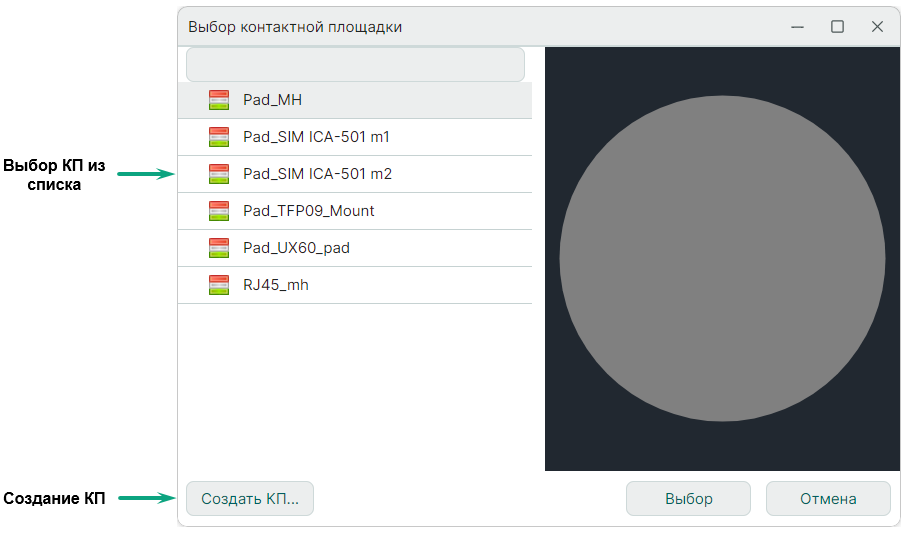

После запуска инструмента «Разместить монтажное отверстие» отображается окно «Выбор контактной площадки», в котором представлен список библиотечных монтажных отверстий, см. Рис. 1.
В левой части окна расположен список монтажных отверстий, существующих в данной библиотеке, в правой – область предварительного просмотра выбранного монтажного отверстия в левой части окна.
Для поиска нужного монтажного отверстия можно воспользоваться поисковой строкой, введя в нее символы из имени монтажного отверстия, при этом другие элементы списка не будут отображаться.
Для создания монтажного отверстия, которое отсутствует в библиотеке, нажмите «Создать КП…», после чего будет открыт редактор контактных площадок в новом рабочем окне.
Для подтверждения выбора нажмите «Выбор».
Дальнейшее размещение монтажного отверстия выполняется аналогично размещению контактной площадки.
Примечание! Монтажные отверстия являются дополнительными объектами, их наличие на посадочном месте не обязательно.
