Редактор контактных площадок

Запуск редактора контактных площадок осуществляется, см.Рис. 1:
а) из контекстного меню корневого узла библиотеки командой «Редактор контактных площадок…»;
б) из контекстного меню системной папки «Контактные площадки» командой «Редактор контактных площадок…»;
в) из контекстного меню выбранной библиотечной контактной площадки командой «Открыть...».

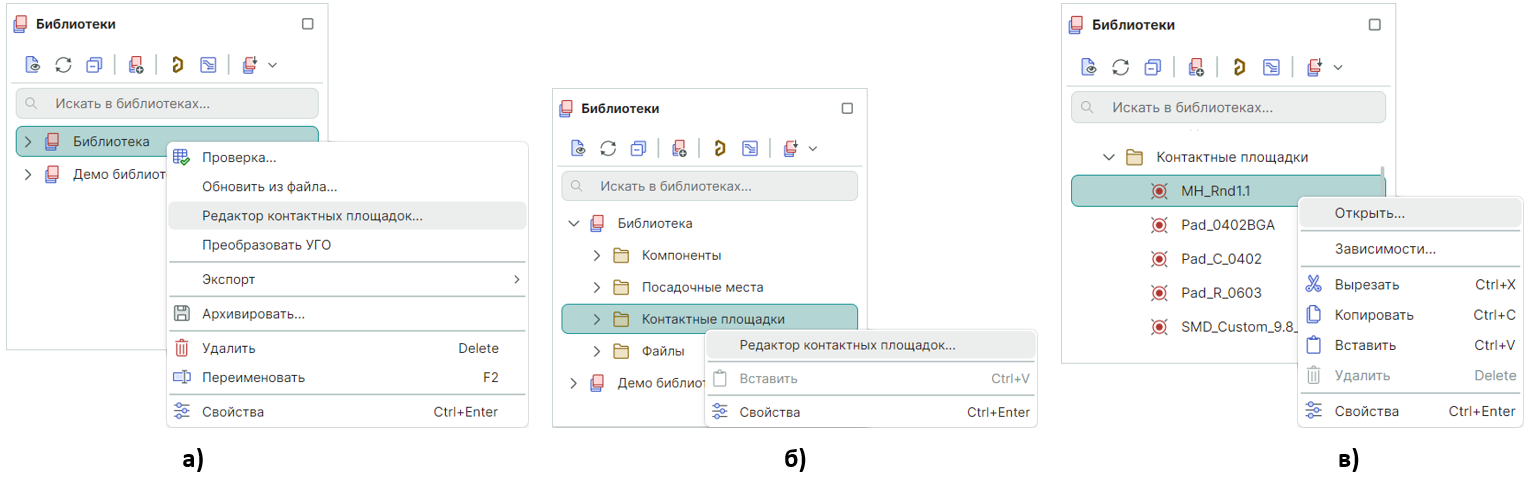

Рис. 1 Запуск редактора контактных площадок

Примечание! Редактор контактных площадок также открывается по двойному нажатию левой кнопкой мыши по системной папке «Контактные площадки» и выбранной конкретной библиотечной контактной площадке.

Общий вид редактора представлен на Рис. 2.

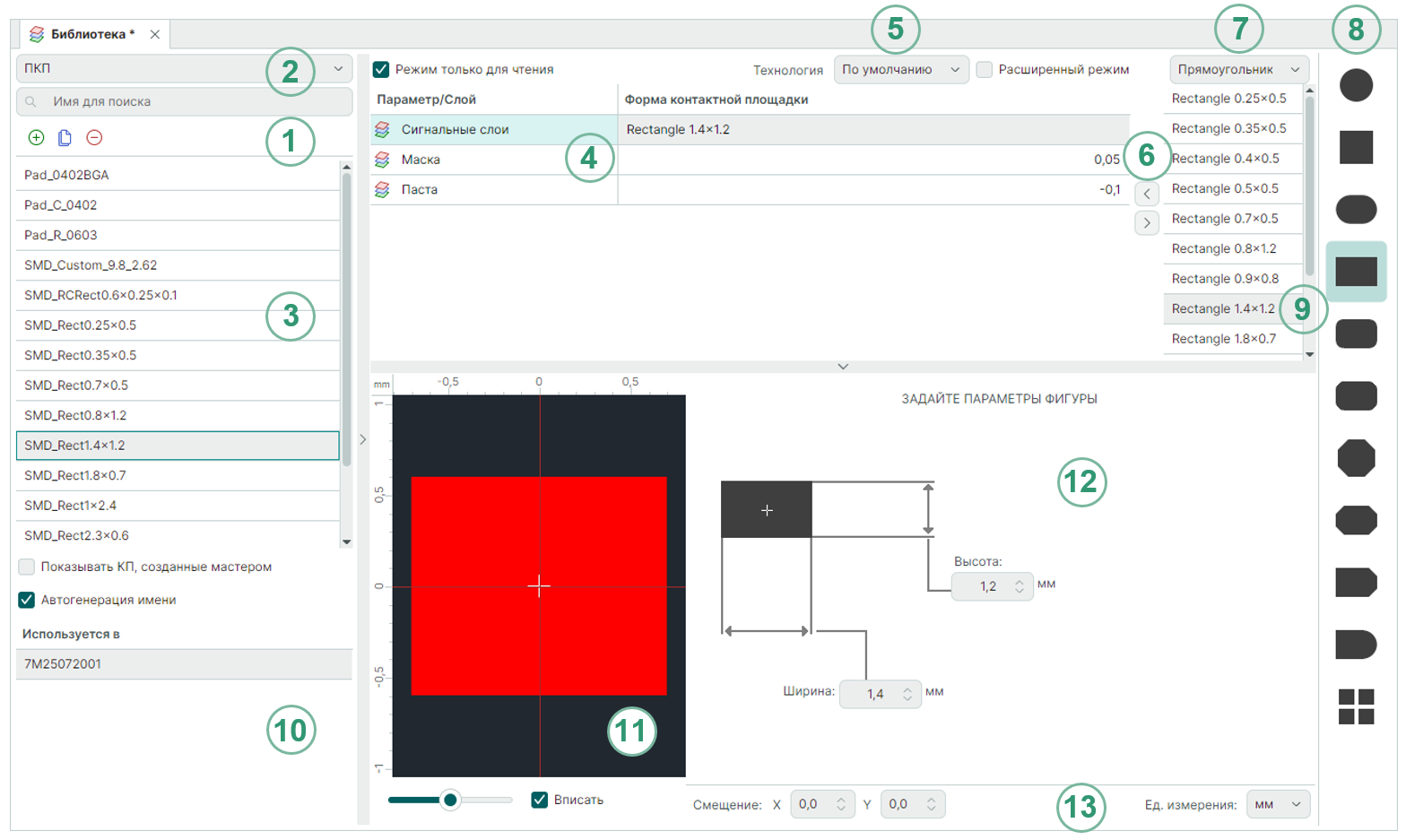

Рис. 2 Общий вид окна редактора контактных площадок

Цифрами на Рис. 2 обозначены:
1. Панель инструментов редактора контактных площадок.
2. Переключатель типов конструктивных объектов.
3. Список существующих конструктивных объектов.
4. Слои конструктивного объекта.
5. Область управления плотностью монтажа.
6. Иконки добавления/исключения на слой конструктивного объекта формы из списка существующих форм конструктивного объекта (9).
7. Список существующих фигур конструктивного объекта.
8. Визуализация существующих фигур конструктивного объекта.
9. Список существующих форм конструктивного объекта.
10. Указатель использования (отображается список объектов, в которых используется выбранный конструктивный элемент).
11. Область просмотра конструктивного объекта с текущими настройками.
12.  Область настройки геометрических параметров фигуры конструктивного объекта.
13. Дополнительные настройки.
В системе Delta Design приняты определения:

• «Фигура» — часть плоскости, ограниченная замкнутой линией;
• «Форма» — геометрическое тело с параметрами.
