Настройка отображения атрибутов

По умолчанию в группе «Радиодеталь» показан список тех атрибутов радиодетали, которые заданы для нее в библиотеке УГО компонента.
Возможно управление списком атрибутов в панели «Свойства» (Рис. 1):

• иконка скрывает/раскрывает список отображаемых атрибутов;
• установка флага в чек-бокс «Показать все» добавляет в список атрибуты, значения которых не заданы.

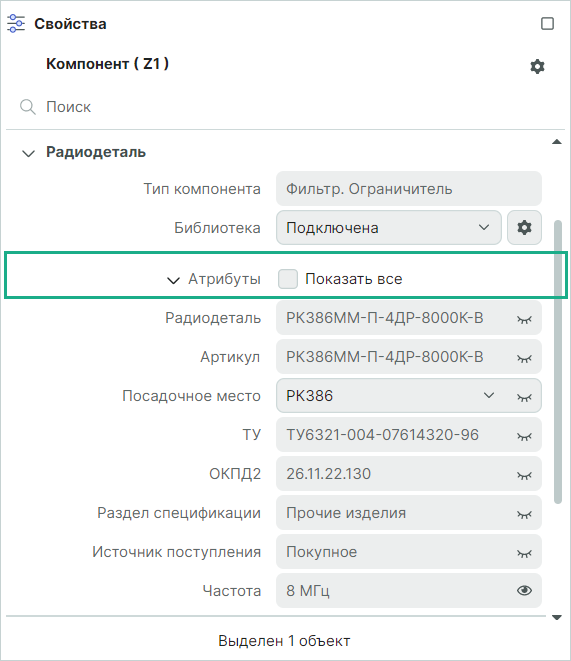

Рис. 1 Список атрибутов

Для каждого атрибута в панели «Свойства» → «Радиодеталь» в строке со значением атрибута расположена кнопка управления отображением на электрической схеме, см. Рис. 2..
Кнопка имеет два состояния:

• – атрибут отображен на схеме;
• – отображение атрибута скрыто.

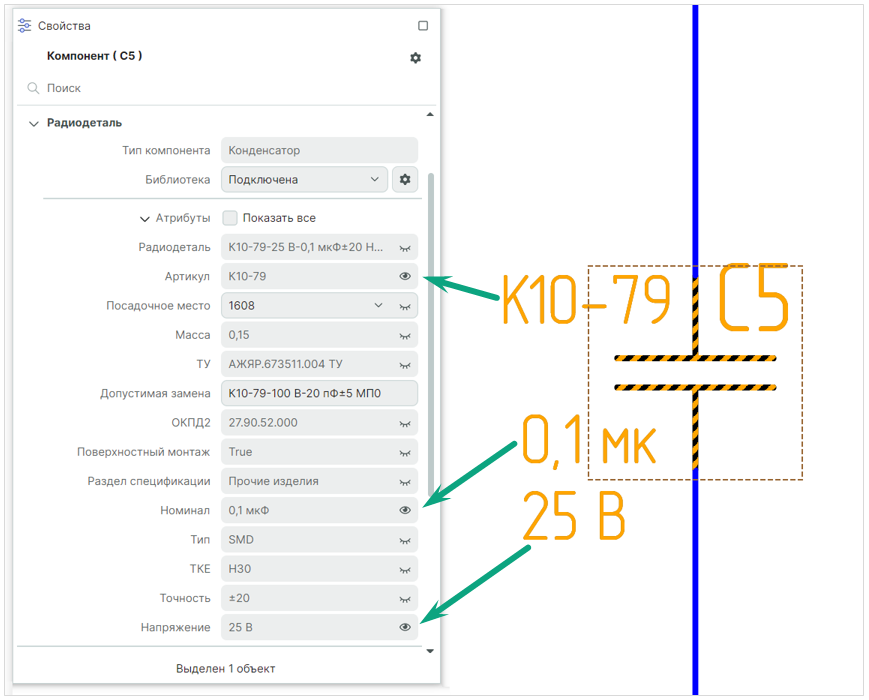

Рис. 2 Отображение значения атрибута на схеме рядом с УГО компонента

Управление свойством атрибута как отдельным объектом представлено в разделе «Свойства атрибута».

Примечание! У атрибута «Допустимая замена» отсутствует чек-бокс для отображения, его визуализация на схеме не предусмотрена. Внесенные данные о допустимой замене будут отображены в отчетной документации в соответствии с выбранными настройками отчетов, подробнее см. Руководство пользователя Выпуск документации.
