Настройка параметров для выгрузки IDF файла

Для экспорта IDF файла:
1. Вызовите контекстное меню с наименования проекта в дереве проектов или с узла «Плата» конкретного проекта.
2. Перейдите в пункт «Экспорт» и затем «КОМПАС-3D…», см. Рис. 1.

Рис. 1 Вызов функции экспорта проекта в КОМПАС-3D
Рис. 1 Вызов функции экспорта проекта в КОМПАС-3D

Совет! Для корректного обмена данными между КОМПАС-3D и Delta Design рекомендуется использовать именно экспорт для КОМПАС-3D, а не выгружать файлы отдельно через экспорт IDF и пр.

  1. В окне «Экспорт печатной платы в КОМПАС-3D» установите флаг в поле «Создать IDF», поля для заполнения параметров станут доступными для ввода, см. Рис. 2.

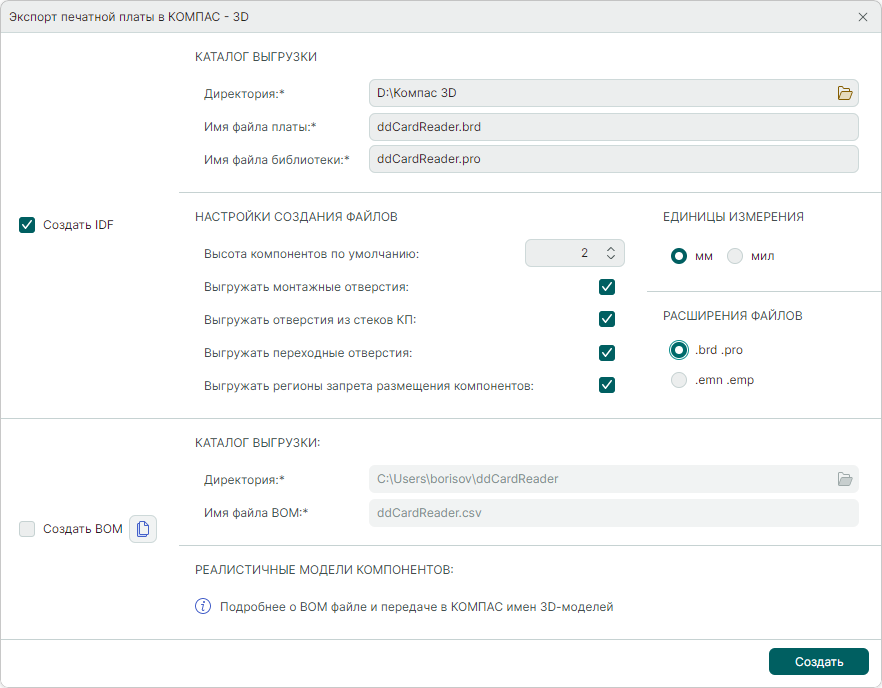

Рис. 2 Ввод параметров для создания файла формата .IDF
Рис. 2 Ввод параметров для создания файла формата .IDF
  1. В разделе «Каталог выгрузки» выберите директорию для сохранения экспортируемых файлов, введите имя для экспортируемого файла с данными по плате и библиотеке в соответствующих полях, см. Рис. 3. При вводе пути в поле «Директория:*» доступен как ручной ввод, так и выбор места расположения через окно проводника. Для выбора пути через окно проводника нажмите  .

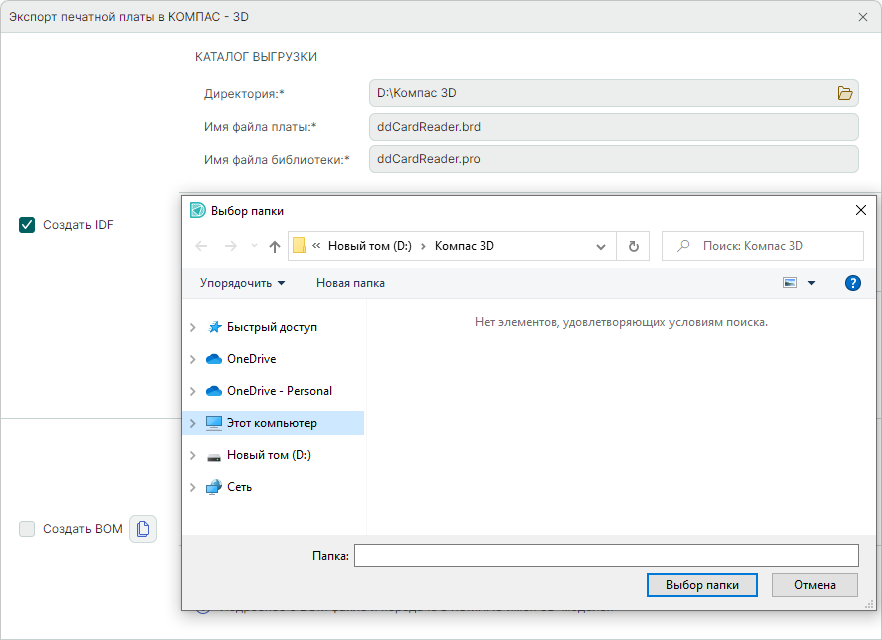

Рис. 3 Выбор директории и ввод имени файлов с данными по плате и компонентам
Рис. 3 Выбор директории и ввод имени файлов с данными по плате и компонентам
  1. Выберите расширение экспортируемого файла в поле «Расширение файла».

Важно! При экспорте печатной платы из Delta Design в КОМПАС-3D рекомендуется выбирать расширения файлов .brd и .pro.

Примечание! Расширение для файлов с данными по плате и компонентам в полях «Имя файла платы:» и «Имя файла библиотеки:» подставляется автоматически в зависимости от выбранных расширений в разделе «Расширения файлов», см. Рис. 4.

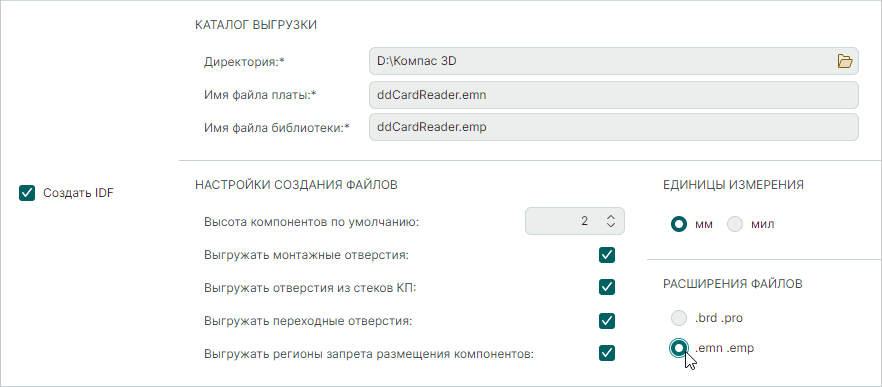

Рис. 4 Автоматический ввод расширений экспортируемых файлов
Рис. 4 Автоматический ввод расширений экспортируемых файлов
  1. Выберите единицы измерения в разделе «Единицы измерения».
  2. В разделе «Настройки создания файлов»:
  • задайте величину высоты компонентов, которая будет взята по умолчанию для всего массива, в поле «Высота компонентов по умолчанию»;
  • установите флаг рядом с соответствующими полями, подтверждая/отменяя выгрузку монтажных отверстий, переходных отверстий, отверстий из стеков КП, регионов запрета.

Если достаточно выгрузки файлов только формата IDF, нажмите «Создать».
Файлы будут экспортированы и помещены с заданными параметрами выгрузки в выбранную директорию.
Подробно про выгрузку файлов формата BOM см. раздел «Настройка параметров для выгрузки BOM файла».
