Настройка параметров для выгрузки BOM файла

Для экспорта BOM файла:
1. Вызовите контекстное меню с наименования проекта в дереве проектов или с узла «Плата» конкретного проекта.
2. Перейдите в пункт «Экспорт» и затем «КОМПАС-3D…», см. Рис. 1.

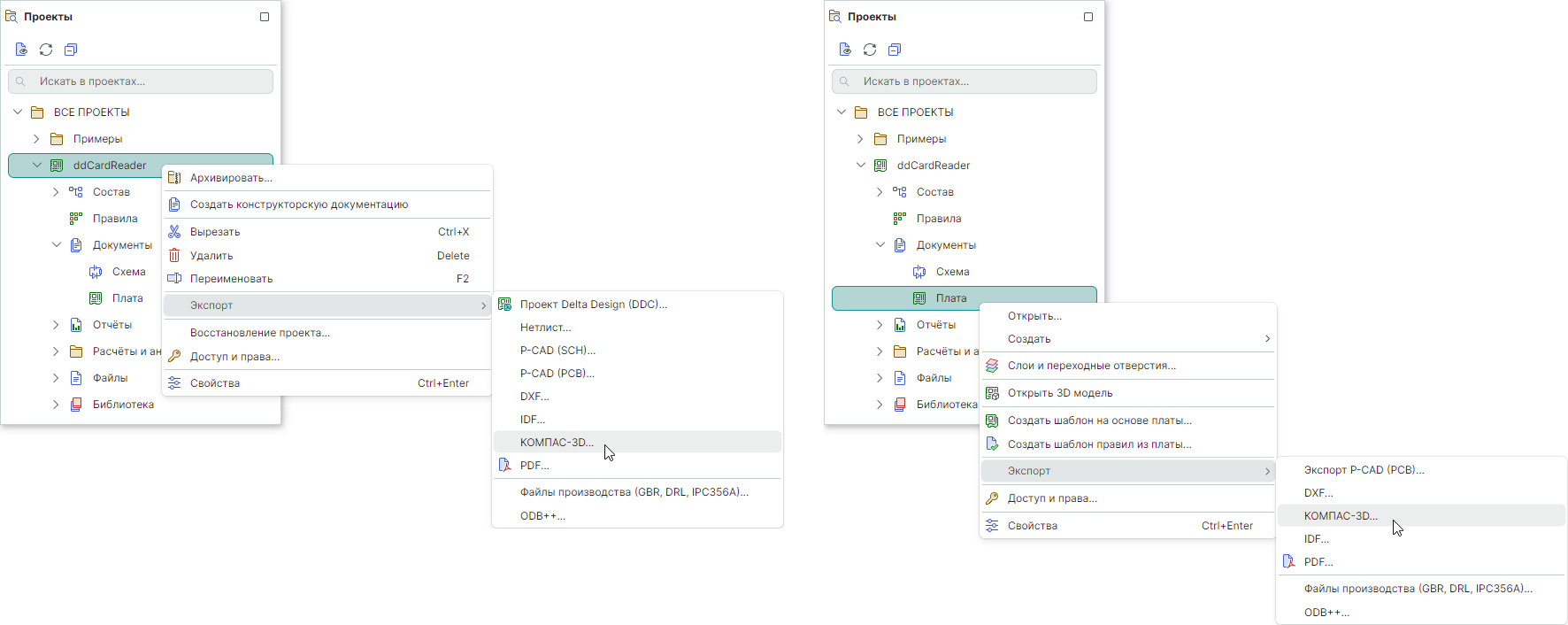

Рис. 1 Вызов функции экспорта проекта в КОМПАС-3D
Рис. 1 Вызов функции экспорта проекта в КОМПАС-3D
  1. В окне «Экспорт печатной платы в КОМПАС-3D» установите флаг в поле «Создать BOM». Поля для заполнения параметров станут доступными для ввода, см. Рис. 2.

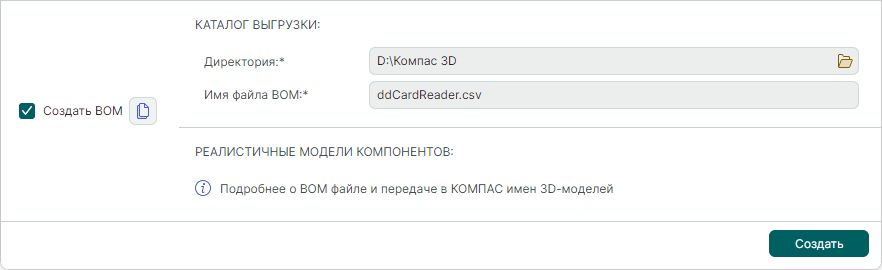

Рис. 2 Ввод параметров для создания файла
Рис. 2 Ввод параметров для создания файла
  1. В разделе «Каталог выгрузки» выберите директорию для сохранения файлов и введите имя файла, см. Рис. 3.

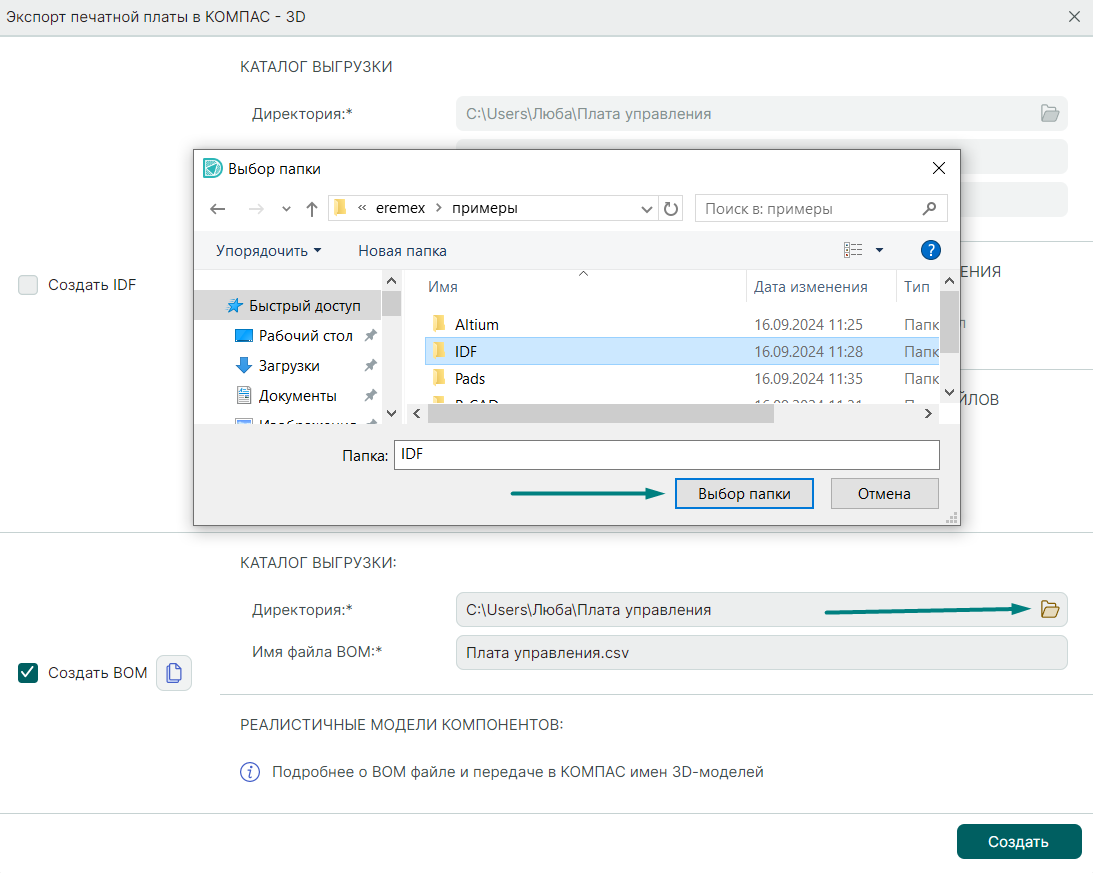

Рис. 3 Выбор директории и ввод имени файла
Рис. 3 Выбор директории и ввод имени файла

Примечание! В поле «Создать BOM» расположена кнопка дублирования пути к директории, указанной при выборе места расположения экспортируемых IDF файлов, в случае если используется одна и та же директория хранения файлов, см. Рис. 4. Кнопка дублирования директории доступна только при активном поле «Создать IDF». Если необходимо выгрузить только BOM файлы после выполнения операции по дублированию пути директории снимите галку в поле «Создать IDF».

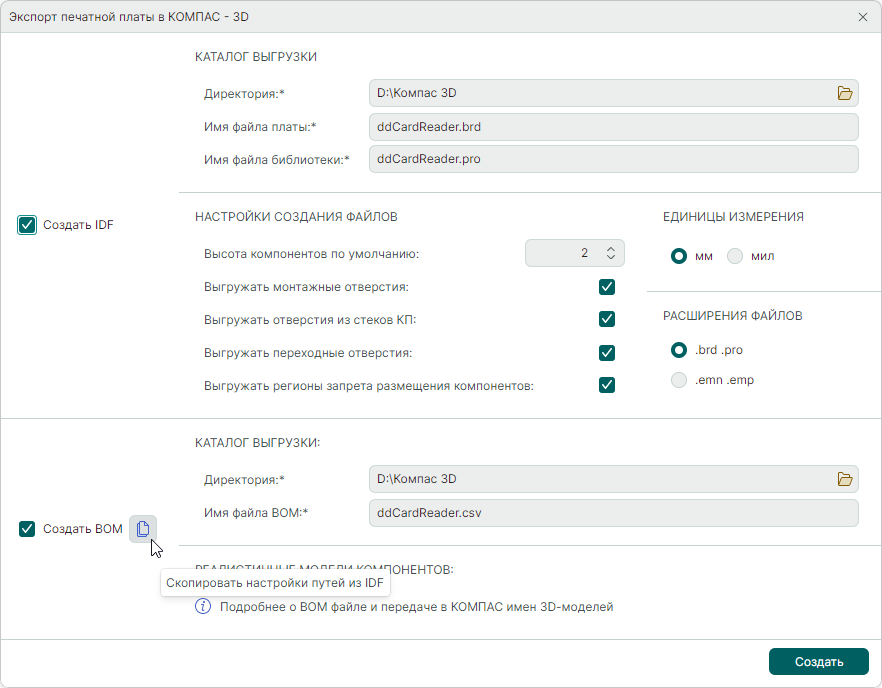

Рис. 4 Копирование настройки путей из раздела «Создать IDF»
Рис. 4 Копирование настройки путей из раздела «Создать IDF»
  1. Нажмите «Создать».
    Файлы будут экспортированы и помещены с заданными параметрами выгрузки в выбранную директорию.

Примечание! При необходимости выгрузки 3D моделей компонентов в составе файлов BOM необходимо заранее прописать их параметры в Стандартах системы → Семейства компонентов. Подробнее смотреть в справке, которая открывается при наведении курсора мыши на область в разделе «Реалистичные модели компонентов», см. Рис. 5.

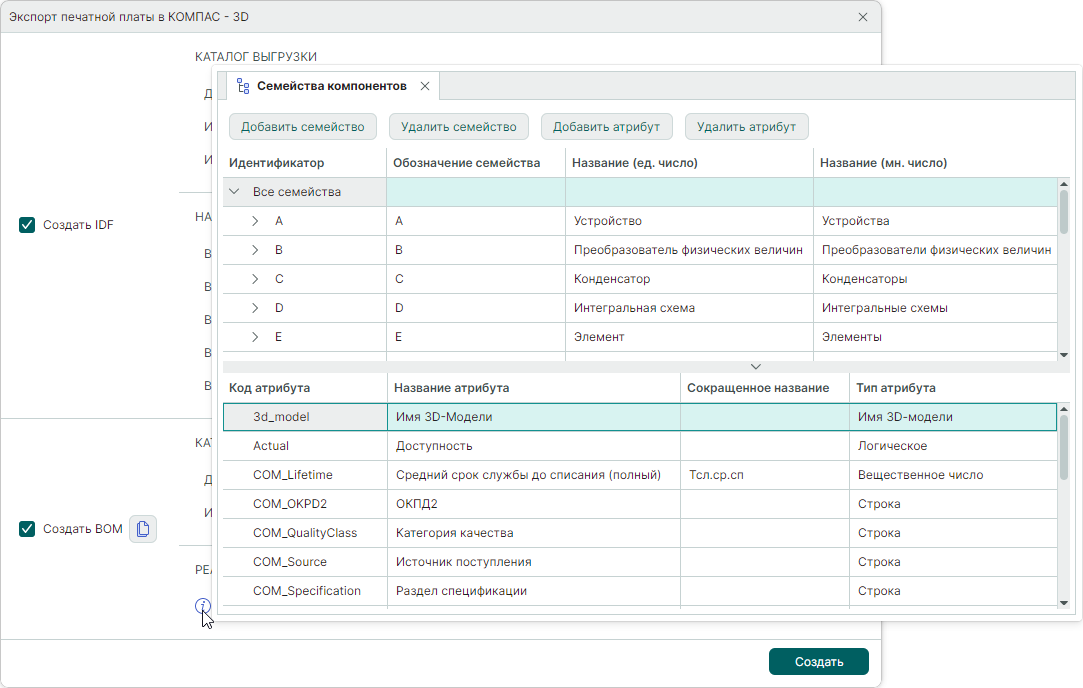

Рис. 5 Подсказка по добавлению 3D моделей компонентов
Рис. 5 Подсказка по добавлению 3D моделей компонентов
