Настройка свойств радиодетали при размещении на схеме

При размещении радиодетали на схеме в функциональной панели «Свойства» отображаются значения атрибутов радиодетали и сведения о компоненте, в состав которого входит размещаемая радиодеталь.
Общий вид панели «Свойства» при размещении радиодетали на схему электрическую принципиальную представлен на Рис. 1.

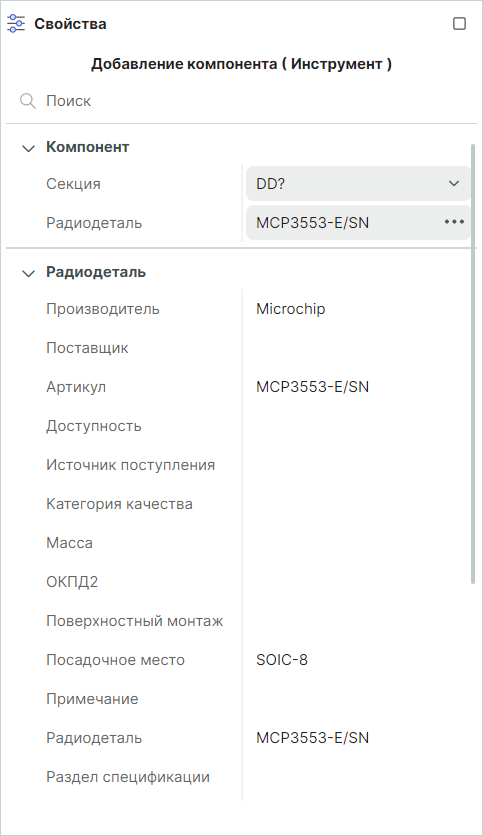

Рис. 1 Панель «Свойства»

В панели «Свойства» две основные группы свойств:

• «Компонент» – в данной группе осуществляется выбор секции для многосекционного компонента и радиодетали, если для радиодетали доступно несколько схемных представлений.
• «Радиодеталь» – в данной группе отображаются атрибуты выбранной радиодетали.

Свойства размещенных на схеме радиодеталей описаны в разделе Свойства объектов и их взаимодействие.
Для доступа к панели «Свойства» с заголовком «Добавление компонента (Инструмент)»:
1. Выберите необходимый компонент в библиотеке или в панели «Менеджер проекта».
2. Выберите в контекстном меню пункт «Разместить на схеме», см. Рис. 2.

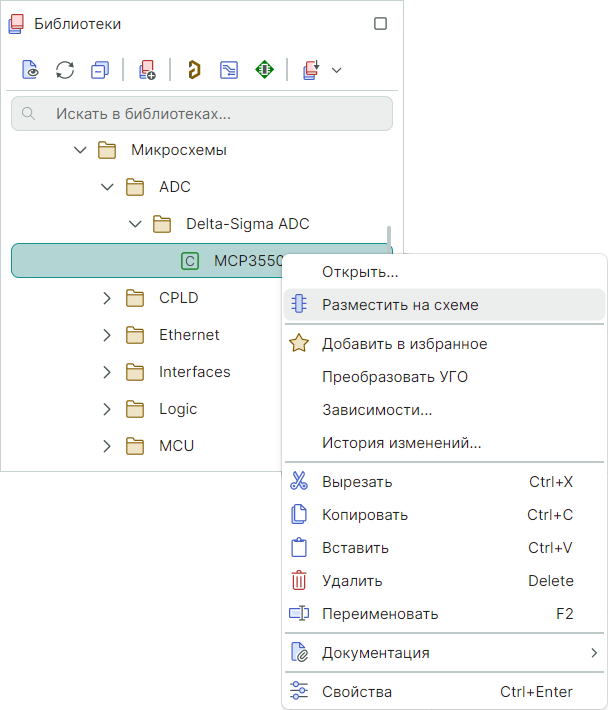

Рис. 2 Размещение компонента на схеме

Панель «Свойства» с заголовком «Добавление компонента (Инструмент)» при выполнении операции добавления компонента остается активна, пока активен инструмент «Размещение компонентов».

Выбор секции УГО компонента или вида представления УГО из панели «Свойства»
Выбрать секции УГО компонента или вид представления УГО можно с помощью выпадающего списка, нажав на символ «», который расположен в правой части пункта «Секция» группы «Компонент».
Откроется окно для выбора секции УГО компонента или вида представления УГО.
Для удобства проектировщика в данное окно добавлена область предварительного просмотра выбранного вида представления и отдельных секций УГО, см. Рис. 3.

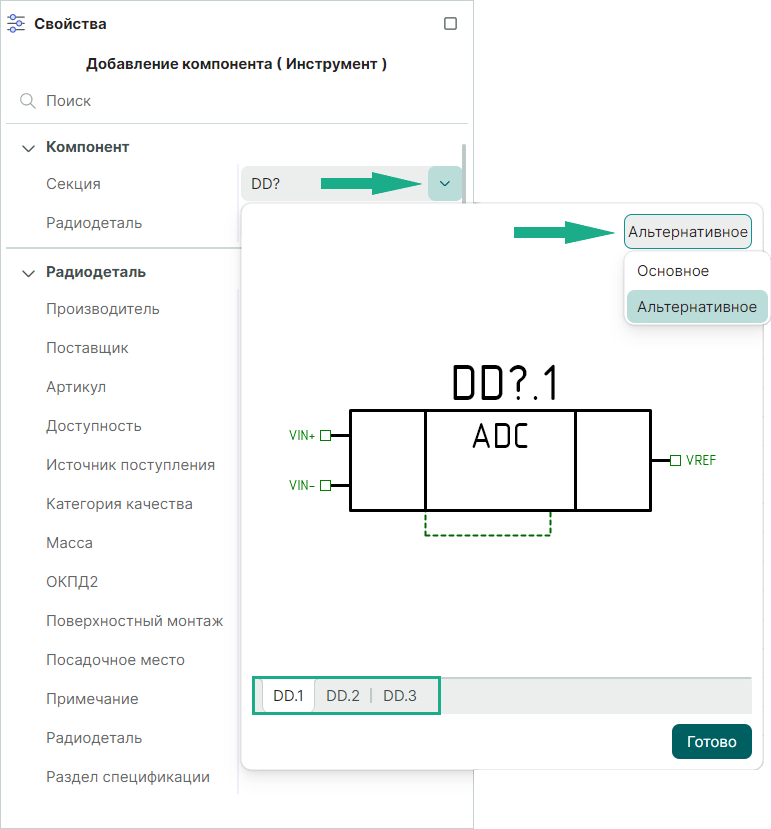

Рис. 3 Область предварительного просмотра

Выберите схемные представления и/или секцию в пределах одного схемного представления путем переключения вкладок, расположенных в нижней части окна.
Вкладка выбранной секции подсвечивается. Если вкладка секции не помещается в отображаемую область, то воспользуйтесь кнопками прокрутки.

Выбор радиодетали из панели «Свойства»
Выбрать радиодеталь можно из списка всех радиодеталей текущего компонента текущей библиотеки, нажав на символ «•••», который расположен в правой части поля «Радиодеталь» группы «Компонент», см. Рис. 4.

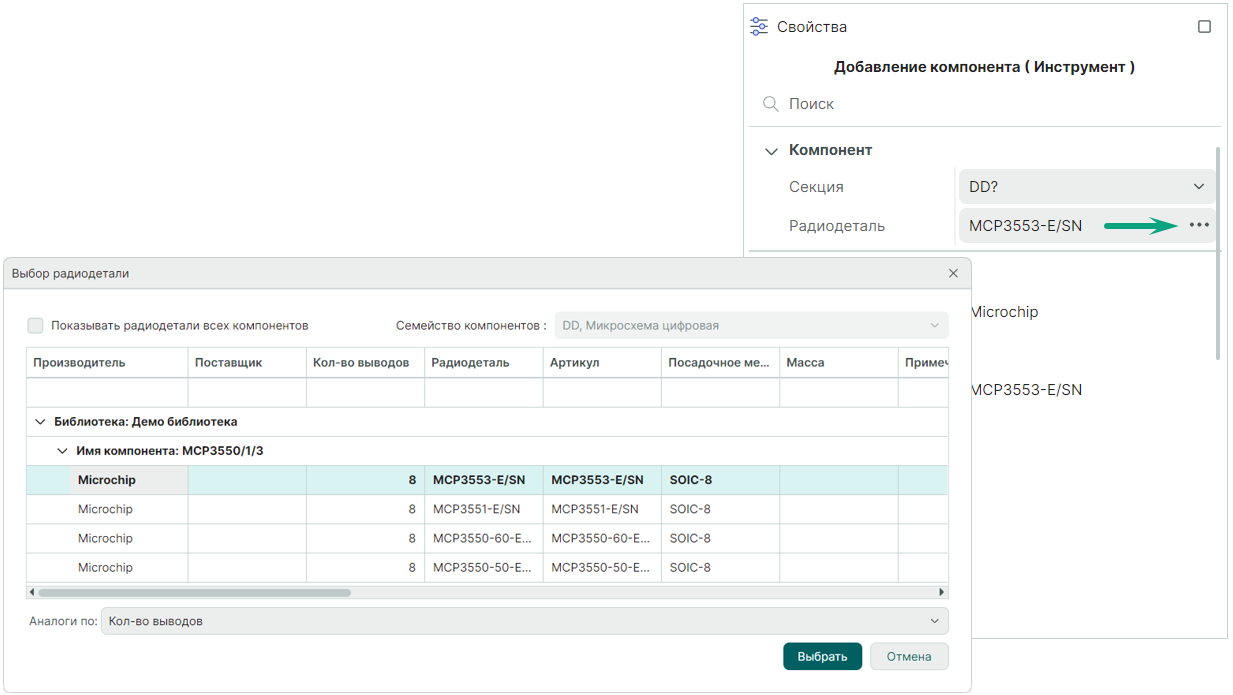

Рис. 4 Выбор радиодетали в текущем компоненте

1. В окне «Выбор радиодетали» отображается в табличной форме список радиодеталей.
2. Выделите строку с необходимой радиодеталью и нажмите «Выбрать», для отмены выбора нажмите «Отмена».
3. Наведите курсор на предполагаемое место размещения радиодетали на электрической схеме и нажмите кнопку мыши.
