Общие свойства радиодеталей

Следует помнить, что в системе Delta Design на электрической схеме расположен не компонент, а одна из радиодеталей, входящая в состав компонента.
Радиодеталь – это конкретная конструктивная реализация компонента, обладающая определенным набором параметров.
Один и тот же компонент на схеме может быть представлен в нескольких вариантах.
Разные варианты компонента представлены радиодеталями, поэтому настройка свойств на схеме привязана к конкретному УГО конкретной радиодетали.
Например, исходный компонент – резистор, для него заданы две радиодетали, с номиналами 50 и 100 Ом. Радиодетали компонента размещаются на схеме два раза. В первый раз выбирается радиодеталь с номиналом 50 Ом, во второй раз – радиодеталь с номиналом 100 Ом. Выбор радиодетали происходит при размещении на схему. Замена радиодеталей размещенных на электрической схеме описана в разделе «Замена радиодетали».

Важно! Настройка свойств происходит для каждой радиодетали, которая представлена на схеме.

Свойства радиодетали, размещенной на схеме, отображаются и редактируются с помощью функциональной панели «Свойства».

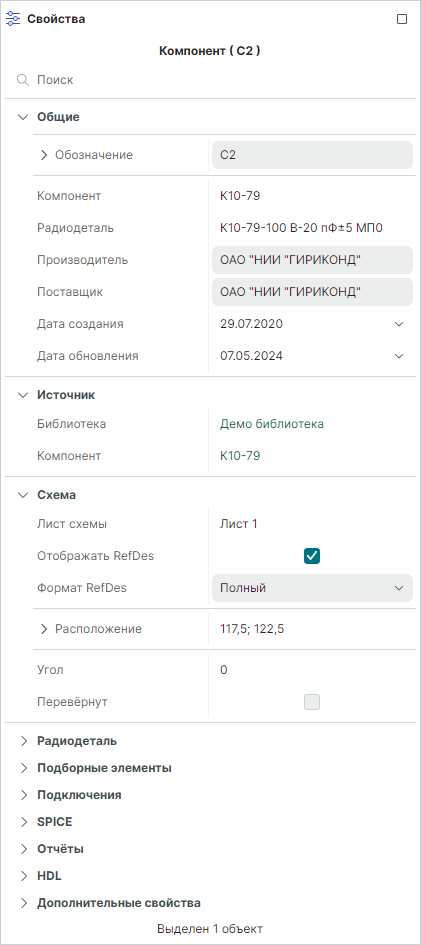

На панели «Свойства» отображаются все свойства выбранной радиодетали, см. Рис. 1.

Рис. 1 Доступные свойства радиодетали на схеме

Группа «Общие»:

• «Обозначение» – позиционное обозначение компонента, состоящее из префикса (буквенное обозначение семейства компонента) и номера (порядковый номер компонента из принадлежащих одному семейству, размещенному на электрической схеме);
• «Компонент» – библиотечное имя компонента;
• «Радиодеталь» – имя радиодетали компонента;
• «Производитель» – производитель радиодетали компонента;
• «Поставщик» – поставщик радиодетали компонента;
• «Дата создания» – дата создания радиодетали компонента;
• «Дата обновления» – дата последнего обновления радиодетали компонента.

Группа «Источник»:

• «Библиотека» – ссылка на библиотеку выделенного компонента;
• «Компонент» – ссылка на выделенный компонент в иерархии библиотеки.

Группа «Схема»:

• «Лист схемы» – имя листа схемы, на котором расположена выделенная радиодеталь;
• «Отображать RefDes» – при установке флага в чек-бокс позиционное обозначение компонента отображается на электрической схеме;
• «Формат RefDes» – выбор из выпадающего списка формата отображения позиционного обозначения на схеме;
• «Расположение» – координаты расположения радиодетали на листе относительно начала координат листа схемы;
• «Угол» – значение угла поворота радиодетали на листе относительно её точки привязки;
• «Перевернут» – индикация отражения радиодетали по горизонтали или по вертикали.

Группа «Радиодеталь» – группа предназначена для управления отображением стандартных атрибутов библиотечного компонента с указанными значениями определенной радиодетали.
Группа «Подборные элементы» – группа активна при выделении компонентов, относящихся к семействам: конденсаторы (C), дроссели (L) и резисторы (R).
Группа «Подключение» – группа отображает количество выводов компонента и название подключенных цепей для каждого вывода.
Группа «SPICE» – группа отображает наличие SPICE-модели.
Группа «Отчеты» – группа позволяет исключить компонент из отчетной документации.
Группа «HDL» – группа отображает наличие HDL-модели, а также язык модели при ее наличии (Verilog, VHDL).
Группа «Дополнительные свойства» – группа предназначена для добавления дополнительных свойств при описании компонента.
