Настройки расчета

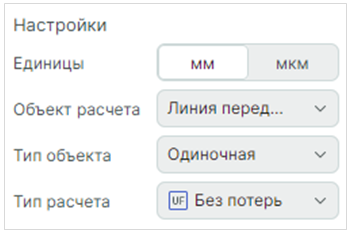

Доступные настройки расчета, см. Рис. 1:

Рис. 1 Настройки расчета

1. Выбор единиц измерения с помощью переключателя: мм или мкм;

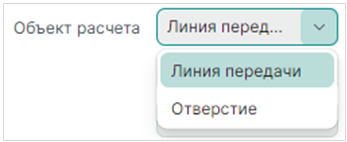

2. Выбор объекта расчета – линия передачи, см. Рис. 2:

Рис. 2 Выбор объекта расчета

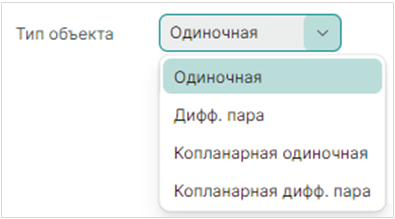

3. Выбор типа линии передачи (полный список моделей представлен в разделе Модели ЛП), см. Рис. 3:

Рис. 3 Выбор типа объекта

• Одиночная линия передачи;
• Дифференциальная пара;
• Копланарная одиночная линия передачи;
• Копланарная дифференциальная пара.

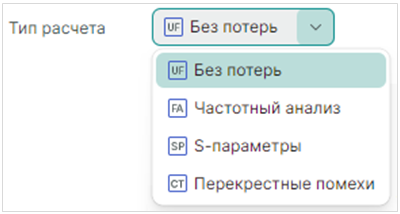

4. Выбор типа расчета, см. Рис. 4:

Рис. 4 Выбор типа расчета

• «Без потерь»;
• «Частотный анализ»;
• «S-параметры»;
• «Перекрестные помехи».
