Общая информация об оформлении схемы

Процесс создания электрической схемы в среде Delta Design совмещен с подготовкой документации. Схемы сразу строятся на отдельных листах с заданным размером и выбранным штампом. Большие схемы могут быть созданы с использованием нескольких листов. Каждый лист схемы может иметь свой формат и штамп.

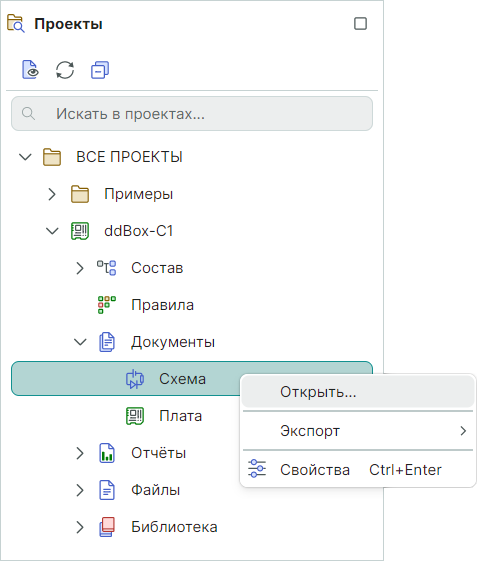

Доступ к схеме осуществляется с помощью дерева проектов в разделе «Документы», см. Рис. 1. Структура проектов подробно описана в Руководстве пользователя Проекты.

Рис. 1 Схема в проекте

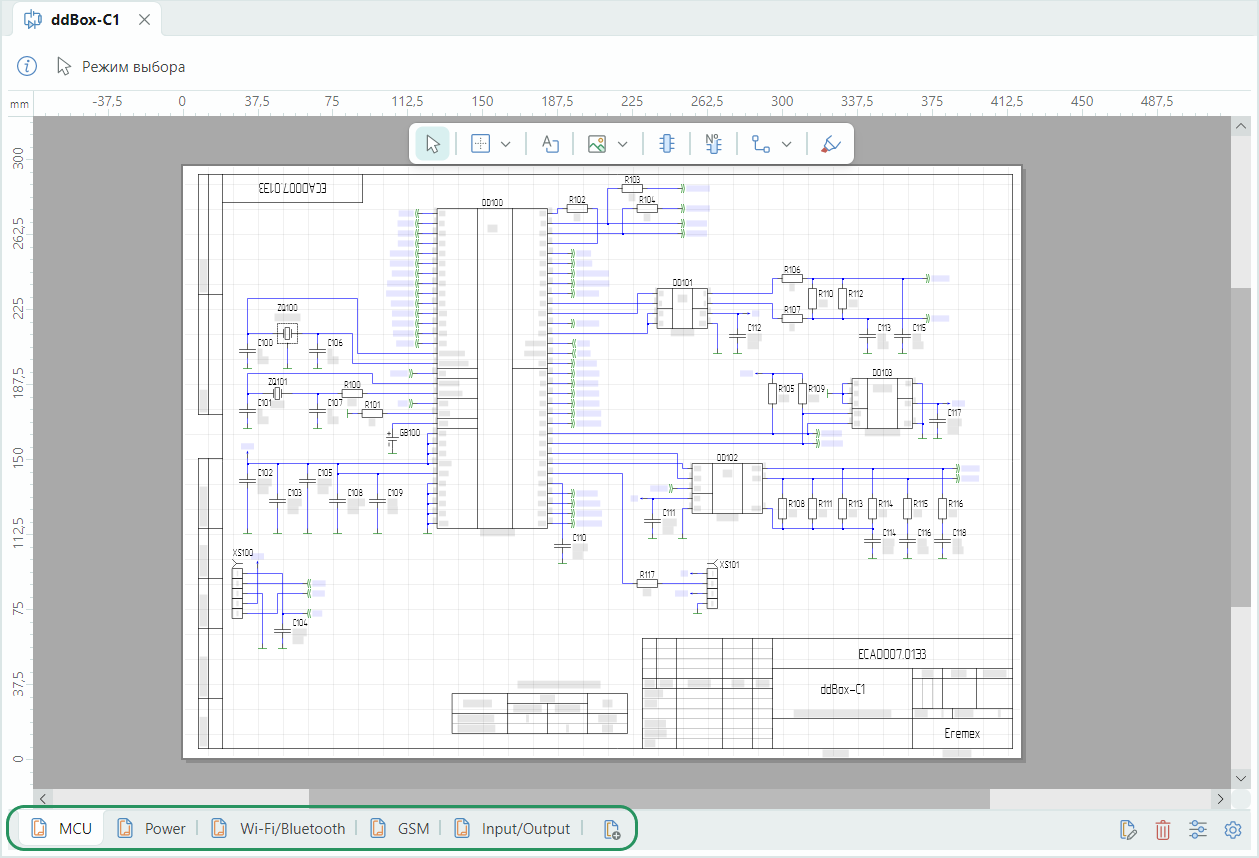

Листы схемы отображаются в рабочей области. Для каждого листа в нижней части рабочей области создается отдельная вкладка, см. Рис. 2.

Рис. 2 Вкладки листов схемы

Вкладка активного листа (листа, с которым в данный момент происходит работа) подсвечивается.
Переключение между листами осуществляется нажатием на нужную вкладку листа.
