Общие сведения о наборе данных в проекте

Проект печатной платы включает в себя следующие наборы данных (Рис. 1):

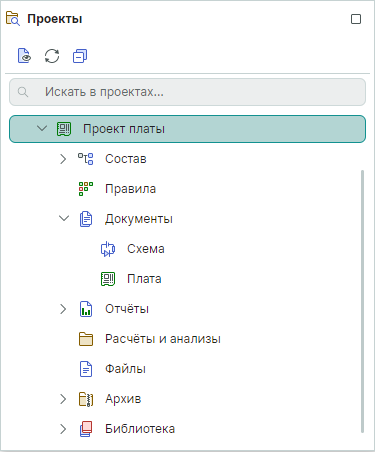

Рис. 1 Структура проекта

• Состав – узел, отвечающий за схемотехнические блоки, входящие в состав проекта.
• Правила – узел, содержащий правила проектирования проекта.
• Документы – узел, обеспечивающий доступ к электрической схеме и плате.
• Отчеты – узел, предназначенный для работы с текстовой документацией по проекту (перечень элементов, ведомость покупных изделий, спецификация).
• Расчеты и анализы  – узел, обеспечивающий доступ к расчетам с помощью функциональных возможностей SimOne.
• Файлы – узел, обеспечивающий прикрепление к проекту любой необходимой информации в виде файлов.
• Архив – узел, предназначенный для работы с архивными копиями проекта (узел отображается в дереве проекта только после создания архива проекта).
• Библиотека – встроенная библиотека проекта, предназначается для работы со специфическими компонентами, которые будут использоваться только в рамках данного проекта.
