Общие сведения о навигации по компонентам¶

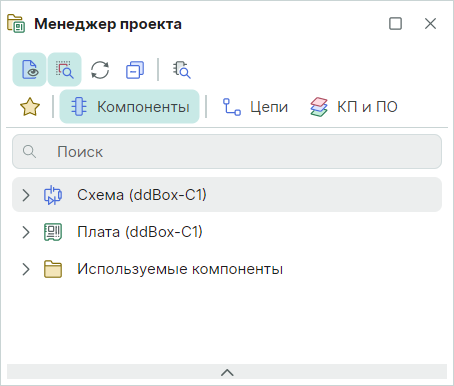

На вкладке «Компоненты» в «Менеджере проекта» отображается список компонентов проекта. Список представлен в трех разных вариантах (см. Рис. 1):
- Схема – группирует компоненты на основе листов электрической схемы проекта;
- Плата – отображает размещенные и неразмещенные на плате компоненты, дополнительно отображая типы посадочных мест, размещенных на плате;
- Используемые компоненты – группирует компоненты по их принадлежности к семействам.
Любую группу можно развернуть и свернуть. Для этого необходимо нажать на символ, стоящий слева от названия. Форма значка показывает вид отображения: «
» – группа развернута, «
» – группа свернута.
В верхней части панели расположена поисковая строка, которая позволяет найти компоненты во всех вариантах представления. Поиск осуществляется по имени. В панели «Менеджере проекта» будут отображаться только те компоненты, в именах которых присутствует введенная последовательность символов, см. Рис. 2.
