Общие сведения о параметрах областей металлизации¶
Области металлизации обладают большим количеством настраиваемых параметров.
Для установки всех настраиваемых параметров областей металлизации реализовано окно «Настройки областей металлизации». Окно вызывается с помощью инструмента «Настроить область металлизации», который обозначен символом
и расположен:
- на встроенной панели редактора;
- на панели инструментов «Плата»;
- в главном меню «Инструменты» → «Область металлизации» → «Настроить области металлизации».

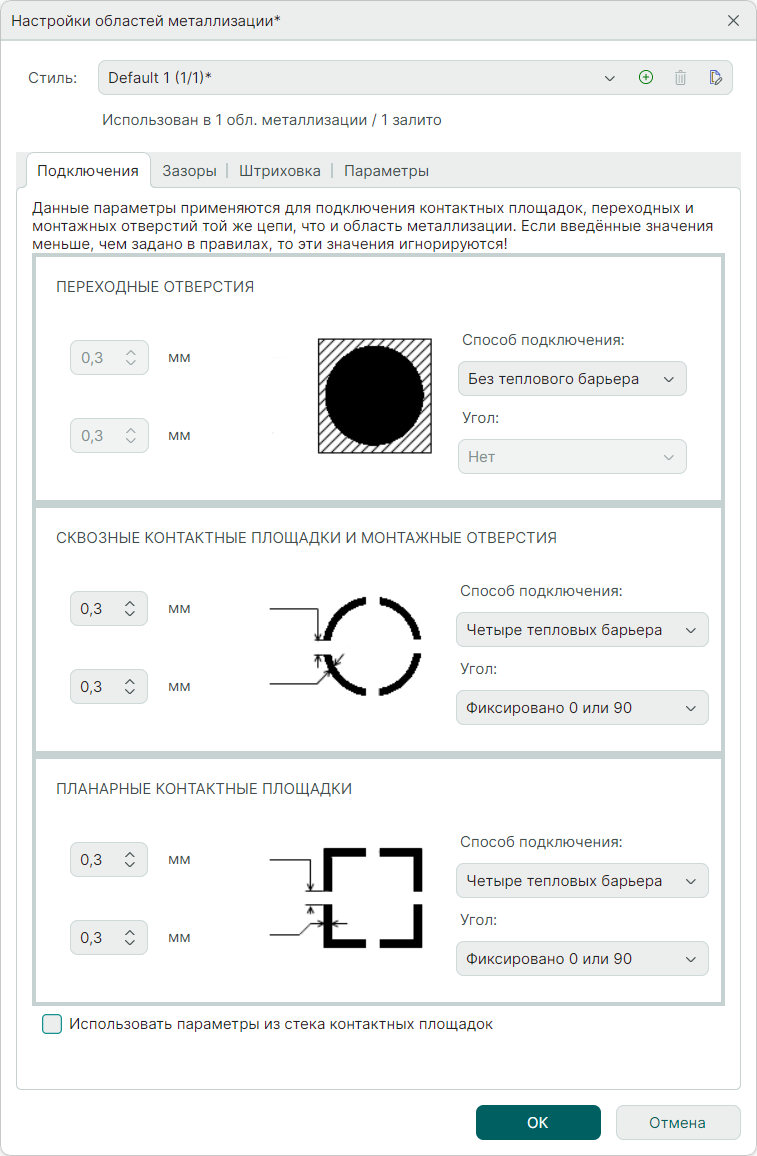

Общий вид окна «Настройки областей металлизации» представлен на Рис. 1.
В верхней части окна расположено поле для управления группами настроек (стилей) областей металлизации.
Ниже следуют вкладки, на которых определяются параметры областей металлизации.
Настройка области металлизации выполняется поэтапно:
1. Выбирается из существующих стилей или создается новый стиль области металлизации.
2. На вкладках окна «Настройки областей металлизации» задаются необходимые значения параметров металлизации.
3. Созданный стиль сохраняется.
4. Выбранный стиль применяется к текущей области металлизации.
