Работа со стилями областей металлизации

Области металлизации, размещенные на печатной плате, заполняются на основе выбранного стиля – группы параметров, которые описывают подключение к объектам той же цепи, что и область металлизации, зазоры от объектов отличной цепи, использование и стиль штриховки, а также параметры удаления островков металлизации. Выбранный стиль является одним из свойств области металлизации.
Выбор стиля для области металлизации производится из списка, формируемого с помощью окна «Настройки областей металлизации».
Прежде чем приступить к заданию параметров нового стиля, его необходимо создать.
Для создания стиля нажмите на символ в поле «Настройки областей металлизации» → «Стиль», см. Рис. 1.

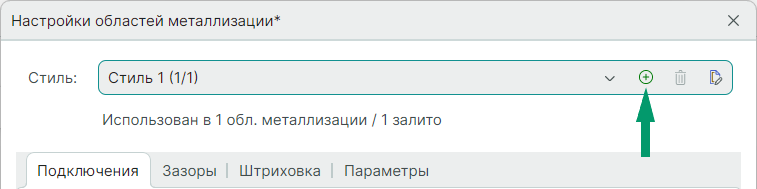

Рис. 1 Создание нового стиля области металлизации

Созданному стилю автоматически присваивается уникальное имя вида «Default N», где N – натуральное число.
Для того чтобы переименовать стиль, нажмите на символ  и введите новое имя стиля в окне «Сменить имя», см. Рис. 2.

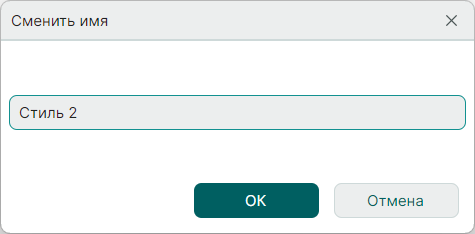

Рис. 2 Переименование стиля области металлизации

Для удаления стиля области металлизации выберите его с помощью выпадающего списка и нажмите символ , см. Рис. 3.

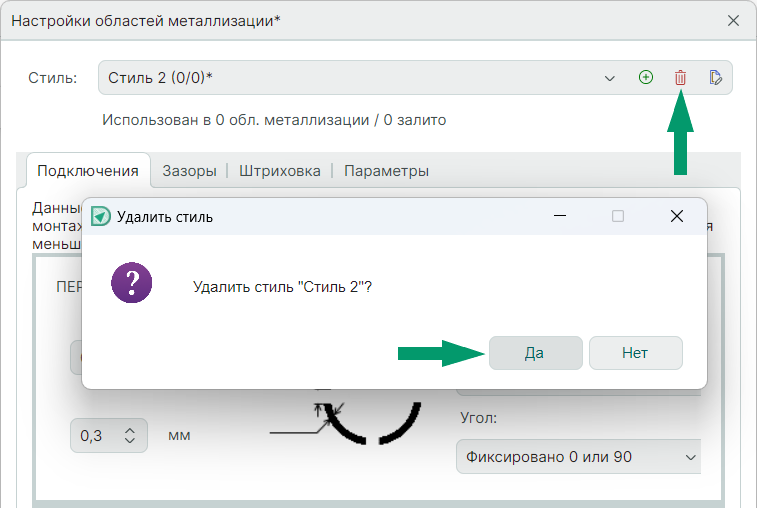

Рис. 3 Удаления стиля области металлизации

Примечание! Стиль не может быть удален, если он был назначен для  заполнения хотя бы одной области металлизации на плате. Таким образом, перед удалением стиля области металлизации необходимо убедиться, что он не используется в проекте.

При нажатии кнопки «ОК» в окне «Настройки областей металлизации» созданный стиль сохраняется и будет доступен для применения и/или редактирования, в том числе в свойствах областей металлизации.
