Общие сведения о создании проекта

Работа над любым изделием начинается с создания проекта.
Проекты могут быть созданы как с нуля, так и на основе другого проекта (шаблона), реализованного с помощью системы Delta Design.
Основными составляющими проекта являются:

• Общая информация;
• Параметры оформления электрической схемы;
• Параметры слоев печатной платы;
• Параметры технологических ограничений печатной платы.

Переход к созданию проекта доступен из контекстного и главного меню системы.

Примечание! Имя проекта должно быть уникальным. При создании проектов уникальность имени проверяется для всех папок в панели «Проекты».

Из контекстного меню

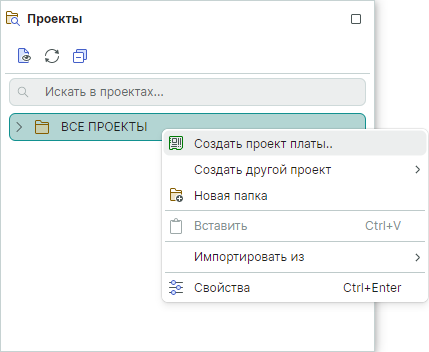

В дереве проектов выберите папку, внутри которой будет создан проект, и вызовите контекстное меню. В контекстном меню выберите пункт «Создать проект платы…», см. Рис. 1.

Рис. 1 Создание проекта платы из контекстного меню

Из главного меню

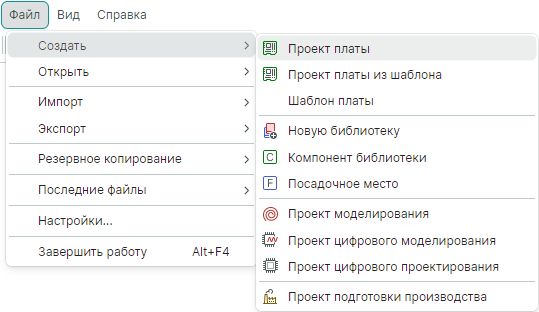

Создание проекта также доступно из главного меню «Файл» → «Создать» → «Проект платы», см. Рис. 2.

Рис. 2 Создание проекта платы из главного меню

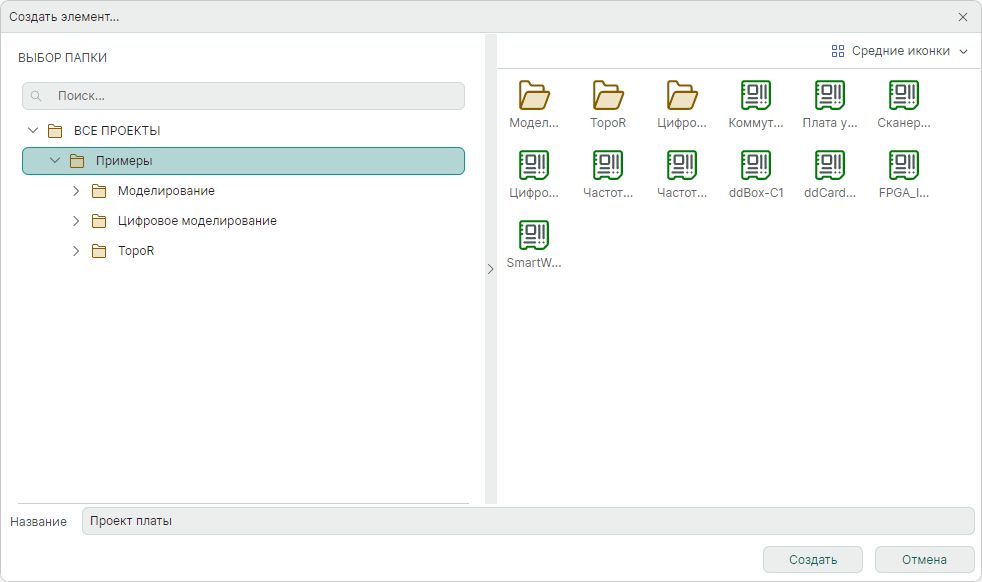

При создании проекта платы из главного меню системы необходимо в окне «Создать элемент…» выбрать папку, где он будет сохранен, см. Рис. 3.

Рис. 3 Выбор папки

При создании проекта отобразится окно для заполнения основных параметров проекта, см. Рис. 4.

Рис. 4 Окно «Создание проекта Печатной Платы»

С помощью вкладок в окне задаются различные параметры проекта, которые разделены на группы:

• Общие;
• Схема;
• Плата;
• Правила.
