Общие свойства обозначения шероховатости

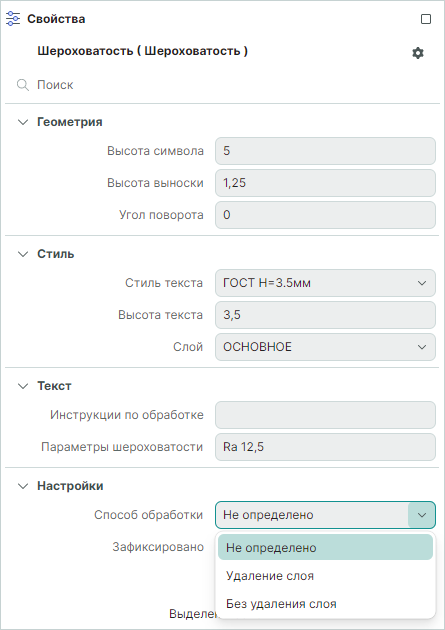

К общим свойствам обозначения шероховатости относятся пункты групп «Геометрия», «Стиль», «Текст» и «Настройки», см. Рис. 1.

Рис. 1 Свойства обозначения шероховатости

1. Группа «Геометрия»:

• Пункт «Высота символа» – поле для ввода размера символа шероховатости;
• Пункт «Высота выноски» – поле для ввода размера, на который высота выноски отличается от высоты символа в большую или меньшую сторону;
• Пункт «Угол» – ввод и отображение угла поворота символа.

2. Группа «Текст»:

• Пункт «Инструкции по обработке» – поле для ввода текста для описания вида обработки поверхности и(или) других дополнительных указаний;
• Пункт «Параметры шероховатости» – поле для ввода текста для описания параметров шероховатости.

3. Группа «Настройки»:

• Пункт «Способ обработки» – выбор способа обработки из выпадающего меню: вид обработки не установлен, удаление слоя материала и без удаления слоя материала.

По остальным пунктам подробнее см. разделы Общие свойства диагональной размерной линии и Общие свойства линейки.
