Общие свойства выносной размерной линии

К общим свойствам выносной размерной линии относятся пункты групп «Стиль», «Окончания», «Текст», «Печатная плата», «Соединения» и «Настройки», см. Рис. 1.

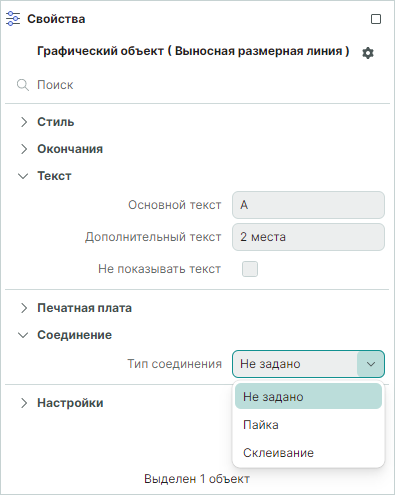

Рис. 1 Свойства выносной размерной линии

1. Группа «Текст»:

• Пункт «Основной текст» – поле для ввода текста, расположенного над полкой выносной лини;
• Пункт «Дополнительный текст» – поле для ввода текста, расположенного под полкой выносной лини.

2. Группа «Соединение» содержит выпадающее меню для выбора типа соединения: без указания типа, пайка и склеивание.
   По остальным пунктам подробнее см. разделы Общие свойства диагональной размерной линии и Общие свойства линейки.
