Ориентация контактной площадки

Повороты контактных площадок осуществляются непосредственно при их размещении на посадочном месте, см. раздел Контактные площадки.
В рамках редактора контактных площадок доступны только предустановленные формы, например, у фигуры прямоугольника длина будет больше ширины.
Помимо поворота контактные площадки могут быть смещены относительно начала координат. Смещение задается в нижней части окна редактора контактных площадок.
Важно понимать, что начало координат является центром контактной площадки, т.е. поворот контактной площадки осуществляется относительно ее начала координат.
На посадочном месте имеется возможность изменения формы или типа контактной площадки. В этом случае начало координат новой площадки будет совпадать с началом координат старой, см. Рис. 1.

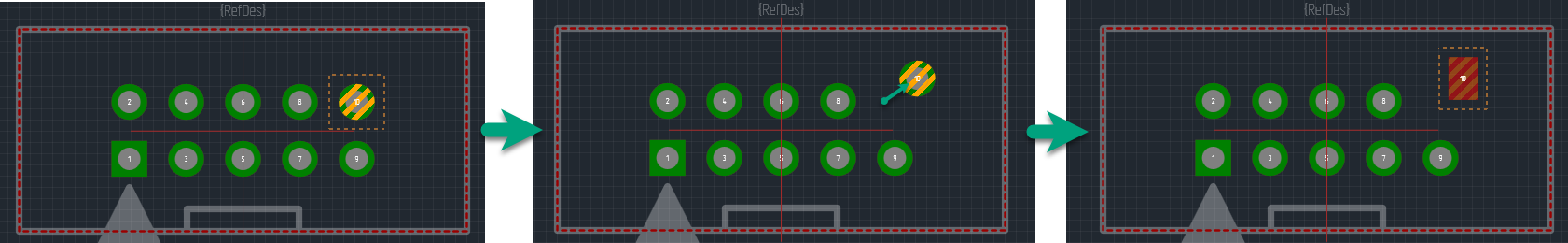

Рис. 1 Смещение при замене контактной площадки

При этом, если заменяемой контактной площадке было задано смещение на посадочном месте, то начало координат новой контактной площадки совпадет с началом координат старой.
Номер контактной площадки всегда отображается в ее центре.
