Островки металлизации

Область металлизации может быть разделена другими элементами проводящего рисунка на отдельные, не связанные друг с другом части области металлизации. Такие части области металлизации в системе Delta Design называются островки металлизации.
Наиболее частой причиной разбиения области металлизации на островки является трек, проходящий через область металлизации и относящийся к другой электрической цепи. Так как между различными цепями должен быть зазор, область металлизации разделяется, см. Рис. 1.

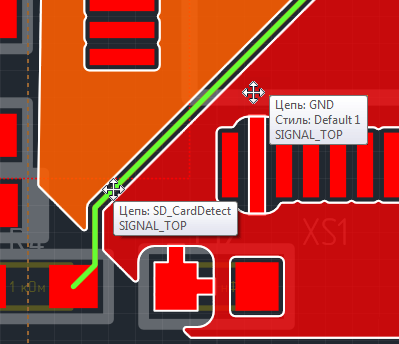

Рис. 1 Пример разделения области металлизации треком

Кроме треков, область металлизации может быть разделена на островки и другими элементами проводящего рисунка, например, группой контактных площадок.
При работе с областями металлизации важно помнить, что заполненная область всегда содержит островки.
В простейшем случае границы области и единственного островка совпадают.
Выбор островка или области металлизации происходит при нажатии левой кнопки мыши на участке металлизации. Для выделения целой области, в которую входит выделенный островок, нажать клавишу «Space».
Различить область и островок можно с помощью панели «Свойства», см. Рис. 2.

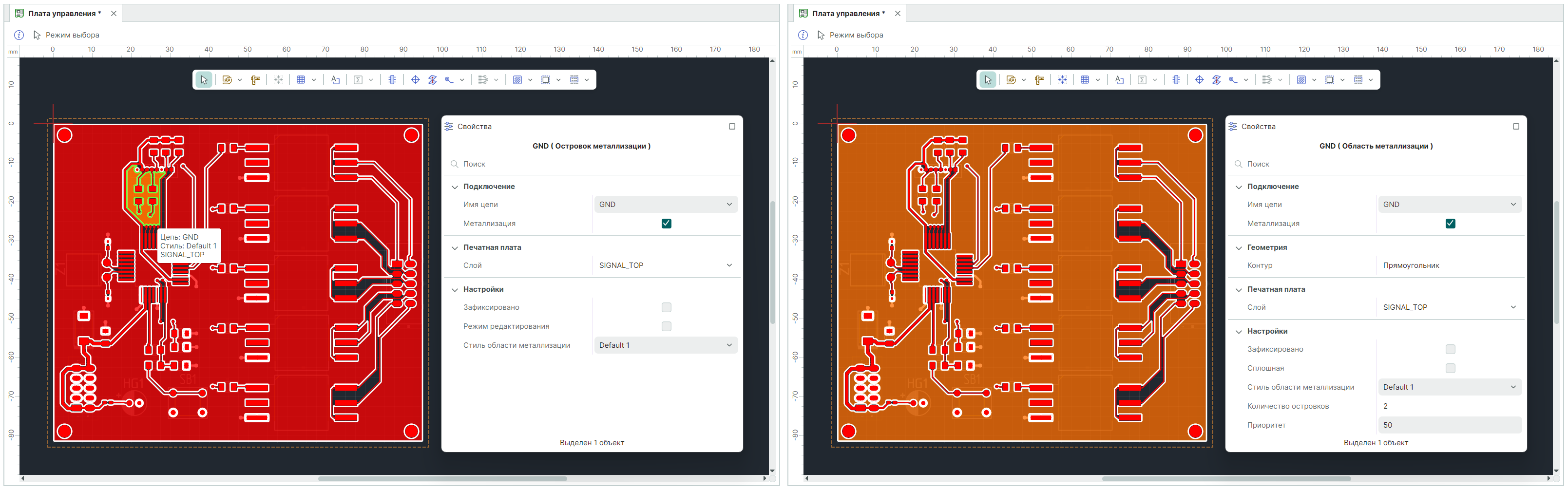

Рис. 2 Выбор островка и области металлизации целиком

Кроме того, можно настроить инструмент «Фильтр (Режим выбора)» таким образом, чтобы он был нечувствителен к областям или островкам металлизации.
Для областей, состоящих из одного островка, также существует разница, может быть выбран как островок так и область.
