Объекты на плате¶
Объекты печатной платы размещаются на различных слоях, при этом в ряде случаев имеется однозначная связь между типом слоя и объектами, которые могут быть расположены на слое данного типа.
При выборе того или иного слоя открывается доступ к набору инструментов, предназначенному для работы с объектами, размещаемыми на данном слое.
Пример! На слоях шелкографии доступны инструменты размещения графических объектов, при этом эти же инструменты могут быть недоступны, если текущий слой проводящий.
Для работы с определенным типом объектов необходимо активировать слой, на котором эти объекты располагаются. Полный список слоев, используемых в системе Delta Design, приводится в Приложение А.
Функциональная панель «Свойства» в редакторе печатных плат

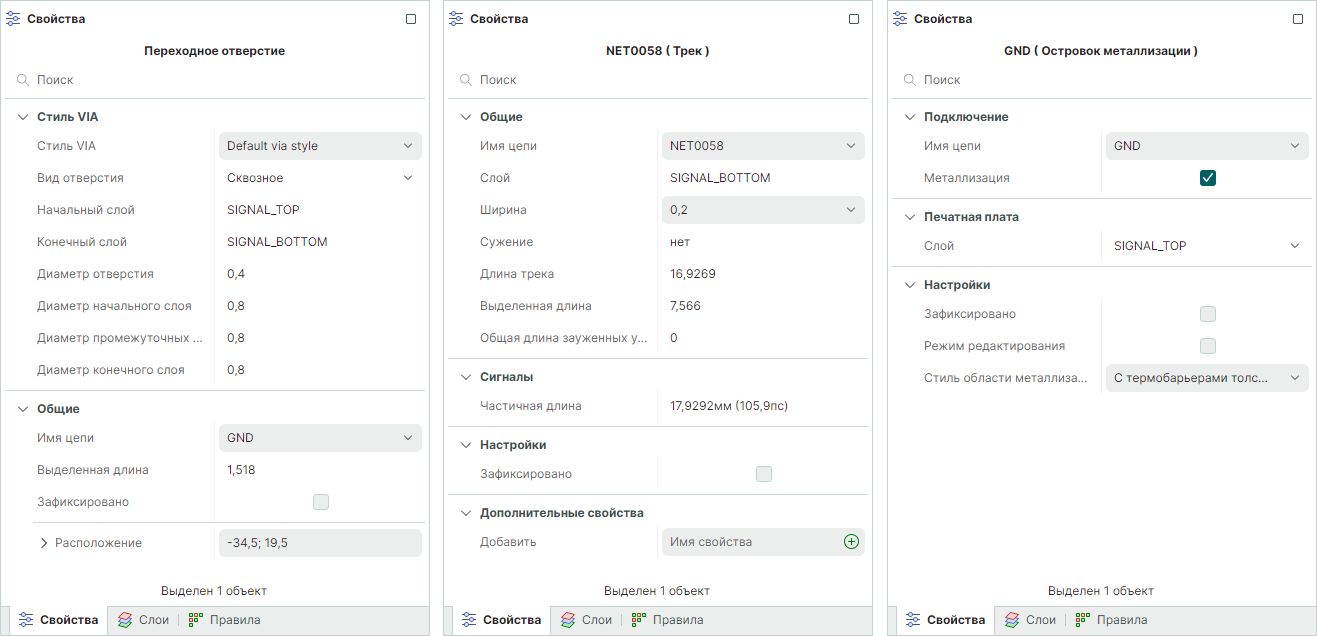

При выделении объекта в редакторе платы в панели «Свойства» отображаются доступные свойства данного объекта. Все характеристики и свойства объединены в группы, в заголовке отображается название текущего объекта, см. Рис. 1.
В группе «Дополнительные свойства» для некоторых объектов доступно добавление нового дополнительного описания.
Функциональная панель «Свойства» → «Фильтр (Режим выбора)»
Для выбора определенных объектов используют инструмент «Фильтр (Режим выбора)».
В редакторе платы данный инструмент работает точно так же, как и в других частях программы.

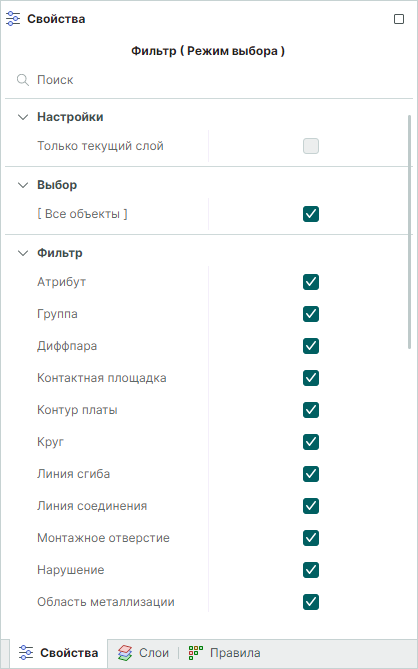

При нажатии левой кнопкой мыши на свободном от объектов участке пространства рабочей области в панели «Свойства» отображается список типов объектов, с которыми взаимодействует инструмент, см. Рис. 2.
Инструмент работает только с теми типами объектов, которые отмечены флагами. Таким образом можно указать необходимые типы объектов, которые будут выбираться при помощи инструмента. Объекты, не отмеченные флагом, не будут доступны.
При выключенном флаге в чек-боксе «Свойства» → «Настройки» → «Только текущий слой» инструмент «Фильтр (Режим выбора)» взаимодействует со всеми объектами, расположенными на всех слоях.
При включенном флаге в чек-боксе «Свойства» → «Настройки» → «Только текущий слой» инструмент «Фильтр (Режим выбора)» взаимодействует с объектами, расположенными только на текущем слое.

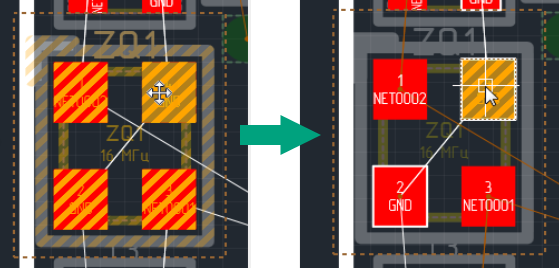

Если под курсором находятся разные объекты, например, посадочное место целиком и отдельная контактная площадка, то при многократном нажатии левой кнопки мыши данные объекты будут последовательно переключаться. Первое нажатие будет выделять посадочное место, а последующее – входящую в его состав контактную площадку, см. Рис. 3.
Когда курсор наводится на объект, редактор подсвечивает именно то, что будет выбрано при первом нажатии левой кнопкой мыши. При наведении курсора мыши на трек, подсвечивается весь трек, однако, при нажатии левой кнопки мыши будет выбран лишь сегмент трека. Для выделения всего трека нажмите на клавиатуре клавишу «Space».
Для выбора группы объектов необходимо при нажатой клавише «Ctrl» последовательно выбрать требуемые объекты, наводя на них курсор, и нажимая левую кнопку мыши. Аналогичным способом отменяется выбор объекта из группы объектов.

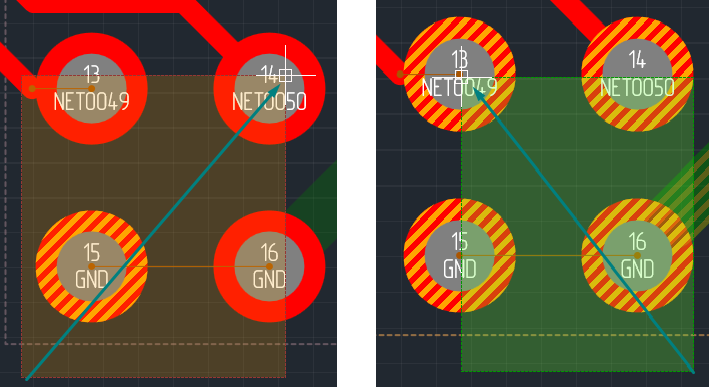

Работа инструмента «Фильтр» (Режим выбора)» вариативна – выбор объектов зависит от направления движения мыши при создании области выбора.
При создании области выбора, двигая курсор слева направо, выбираются только те объекты, которые полностью попали в область. Объекты, частично попавшие в область выбора, игнорируются.
Данная область выделения отображается желтым цветом (левая часть рисунка). При создании области выбора, двигая курсор справа налево, выбираются все объекты, которые находятся в области, даже если они расположены в ней частично. Данная область выделения отображается зеленым цветом (правая часть рисунка), см. Рис. 4.
