Отверстие-Полигон¶
Правило «Отверстие-Полигон» контролирует соблюдение минимального заданного расстояния между отверстиями выбранного слоя сверловки и полигонами выбранного проводящего слоя. При выборе кодов инструментов мех. обработки в столбце «Фильтр» проверка расстояния будет осуществляться только между соответствующими отверстиями и полигонами.

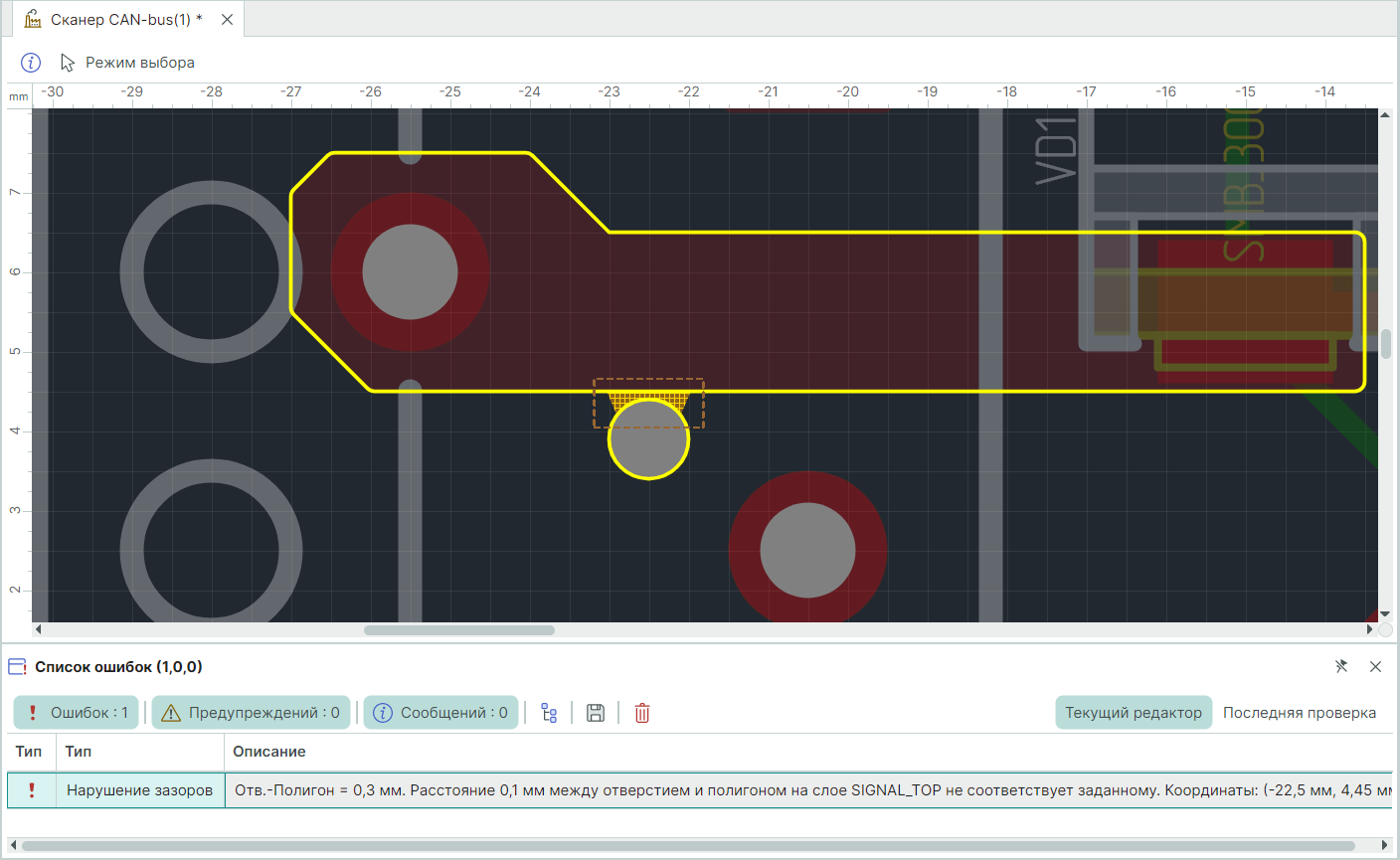

На Рис. 1 представлен пример нарушения зазоров между отверстием и полигоном.
Примечание! Нарушением данного правила считается такое расположение отверстия и полигона, когда расстояние между ними больше 0 и меньше расстояния, заданного в правиле, т.е. при касании и наложении друг на друга ошибка не фиксируется.
Проверка правила «Отверстие-Полигон» проводится с учетом объектов с отрицательной полярностью (вырезов), подробнее см. раздел Полярность.

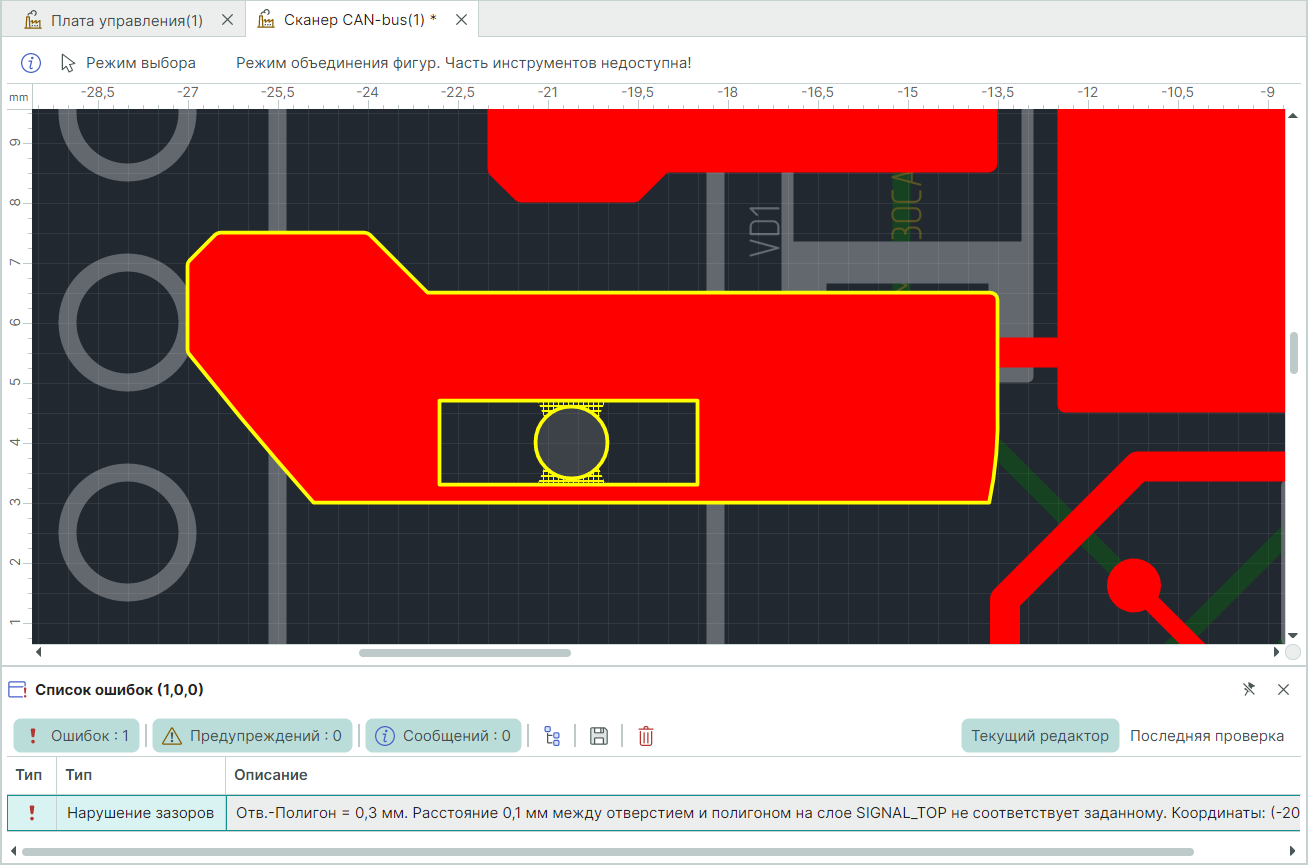

На Рис. 2 представлен пример нарушения зазоров между отверстием и полигоном c вырезом, отображение объектов в режиме объединения фигур.
