Полярность

Полярность – одно из свойств объекта. Полярность может быть положительной и отрицательной. По умолчанию объекты слоя имеют положительную полярность и отображаются без изменений. Для объекта обладающего положительной полярностью в функциональной панели «Свойства» в группе «Трансформация» отключено свойство «Вырез», см. Рис. 1.

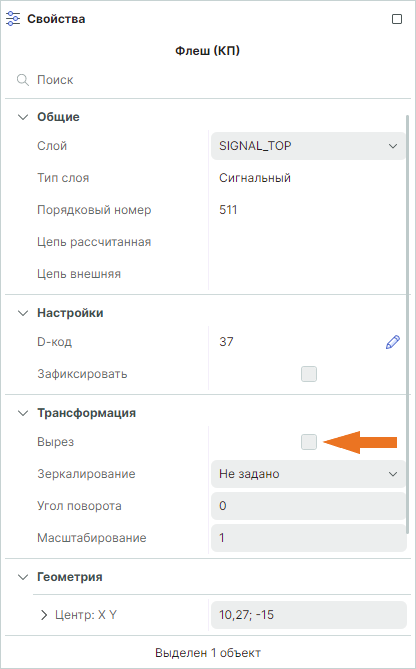

Рис. 1 Отображение свойств объекта с положительной полярностью

Для объекта, обладающего отрицательной полярностью, в функциональной панели «Свойства» в группе «Трансформация» включено свойство «Вырез», см. Рис. 2.

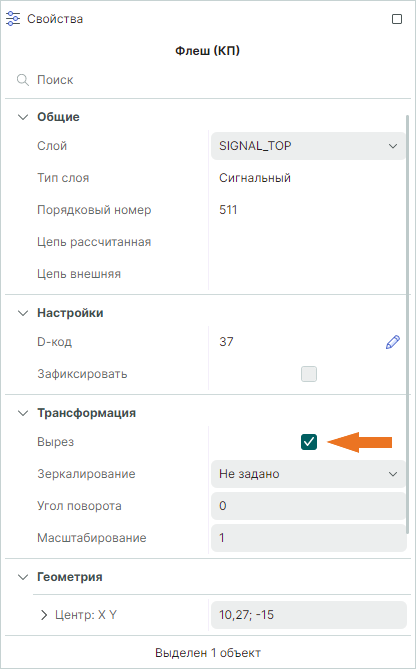

Рис. 2 Отображение свойств объекта с отрицательной полярностью

Объекты с отрицательной полярностью вырезаются из объектов с положительной полярностью, расположенных под ними. Порядок расположения объектов зависит от их порядкового номера. Изменение порядкового номера объекта осуществляется из контекстного меню «Расположить на слое (ось Z)», см. Рис. 3.

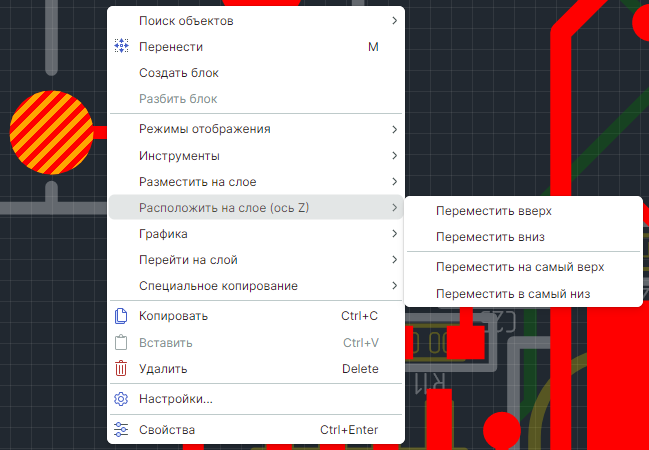

Рис. 3 Отображение инструментов изменения порядкового номера объекта

Просмотр результата наложения объектов с положительной и отрицательной полярностью осуществляется в режиме объединения фигур. Описание режимов отображения объектов на слоях представлен в разделе Визуальные режимы.
