Панель «Менеджер проект໶
Информация, отображаемая в панели «Менеджер проекта», является контекстно-зависимой. В данном разделе описана функциональность панели «Менеджер проекта» при работе с электрической схемой.

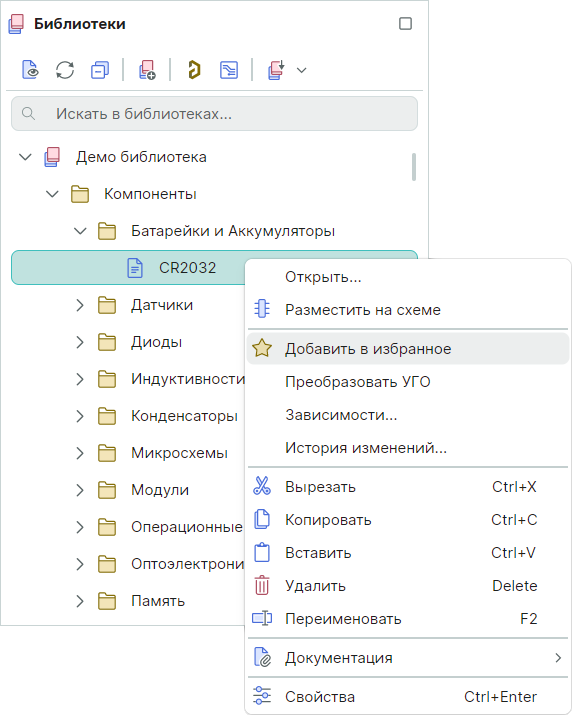

Радиодеталь может быть добавлена в панель «Менеджер проекта» с помощью контекстного меню «Добавить в избранное» из панели «Библиотеки», см. Рис. 1.

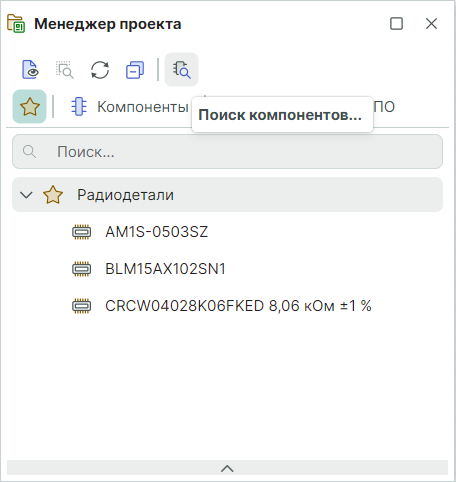

Стоит отметить, что если компоненты будут помещаться в избранное панели «Менеджер проекта» таким способом, могут возникнуть проблемы с выбором конкретной радиодетали, которая входит в состав компонента. Для того чтобы поместить радиодетали в избранное, рекомендуется использовать панель «Компоненты». Вызов панели «Компоненты» доступен в функциональной панели «Менеджер проекта», нажмите на символ
, расположенный в верхней части окна, см. Рис. 2.

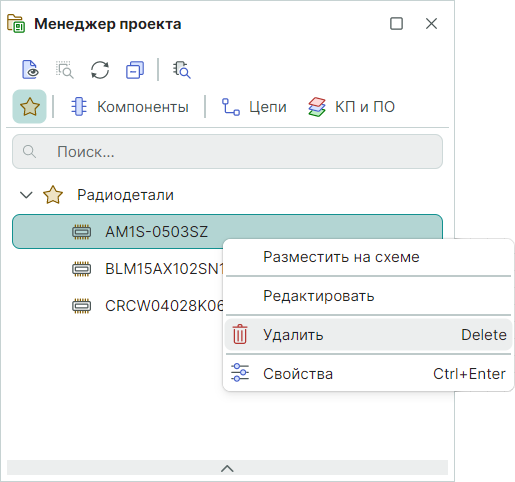

Для удаления радиодетали из избранного панели «Менеджер проекта» вызовите для нее контекстное меню и выберите пункт «Удалить» или нажмите кнопку «Delete», см. Рис. 3.

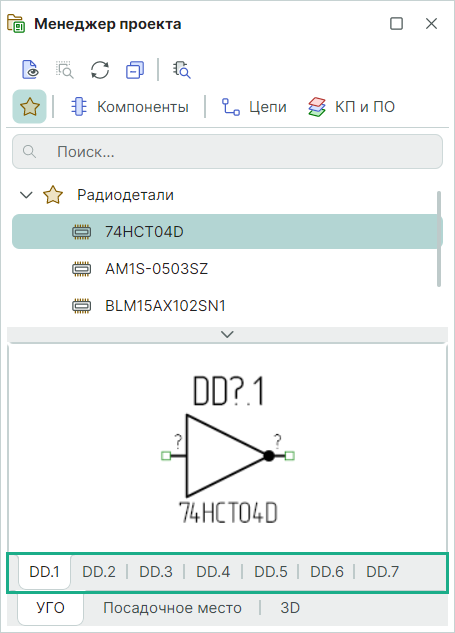

Для предварительного просмотра УГО компонентов в нижней части панели располагается зона предварительного просмотра, см. Рис. 4. Для многосекционных радиодеталей доступен просмотр УГО отдельных секций. Переключение между УГО отдельных секций производится с помощью закладок, которые расположены в левом нижнем углу зоны просмотра.
Если представление имеет несколько секций (каждая секция изображается на схеме как отдельное УГО), то при размещении радиодетали на схему секции будут добавляться поочередно. Подробнее см. раздел Способы размещения радиодеталей на схеме.
Список всех неиспользуемых секций доступен для просмотра в панели «Менеджер проекта». Чтобы посмотреть список неиспользуемых секций, перейдите на вкладку «Компоненты» → «Схема» → «Неиспользуемые секции», см. Рис. 5.

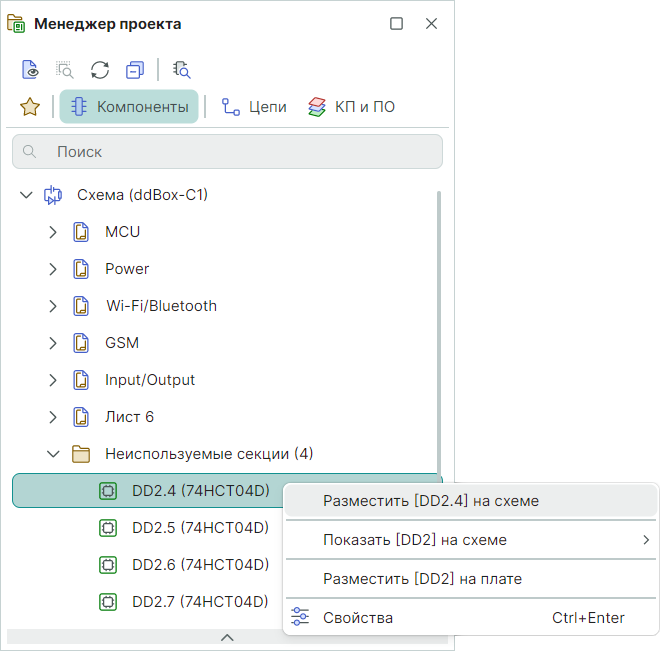

Неиспользуемые секции могут быть размещены на схеме с помощью контекстного меню, см. Рис. 6.
