Способы размещения радиодеталей на схеме¶

Радиодетали размещаются на схеме по одной, возможность располагать на схеме несколько радиодеталей одновременно отсутствует.
Радиодетали размещаются на схеме следующими способами:

Из функциональной панели «Библиотеки».
Из функциональной панели «Менеджер проекта». Данный инструмент предназначен для создания ограниченного набора радиодеталей, с которыми работает проектировщик в текущий момент (например, в процессе разработки одной платы). Набор радиодеталей создается при помощи панели «Компоненты» путем добавления в избранное функциональной панели «Менеджер проекта» радиодеталей, отобранных через глобальный поиск компонентов для дальнейшего размещения на ЭЗ.

Для размещения радиодеталей на схеме используются два основных механизма:

механизм «drag-and-drop» – непосредственное «перетаскивание» радиодетали на схему;
размещение радиодетали из раздела «Избранное» с помощью контекстного меню «Инструменты» → «Разместить компонент» или "горячей клавишей" «С».

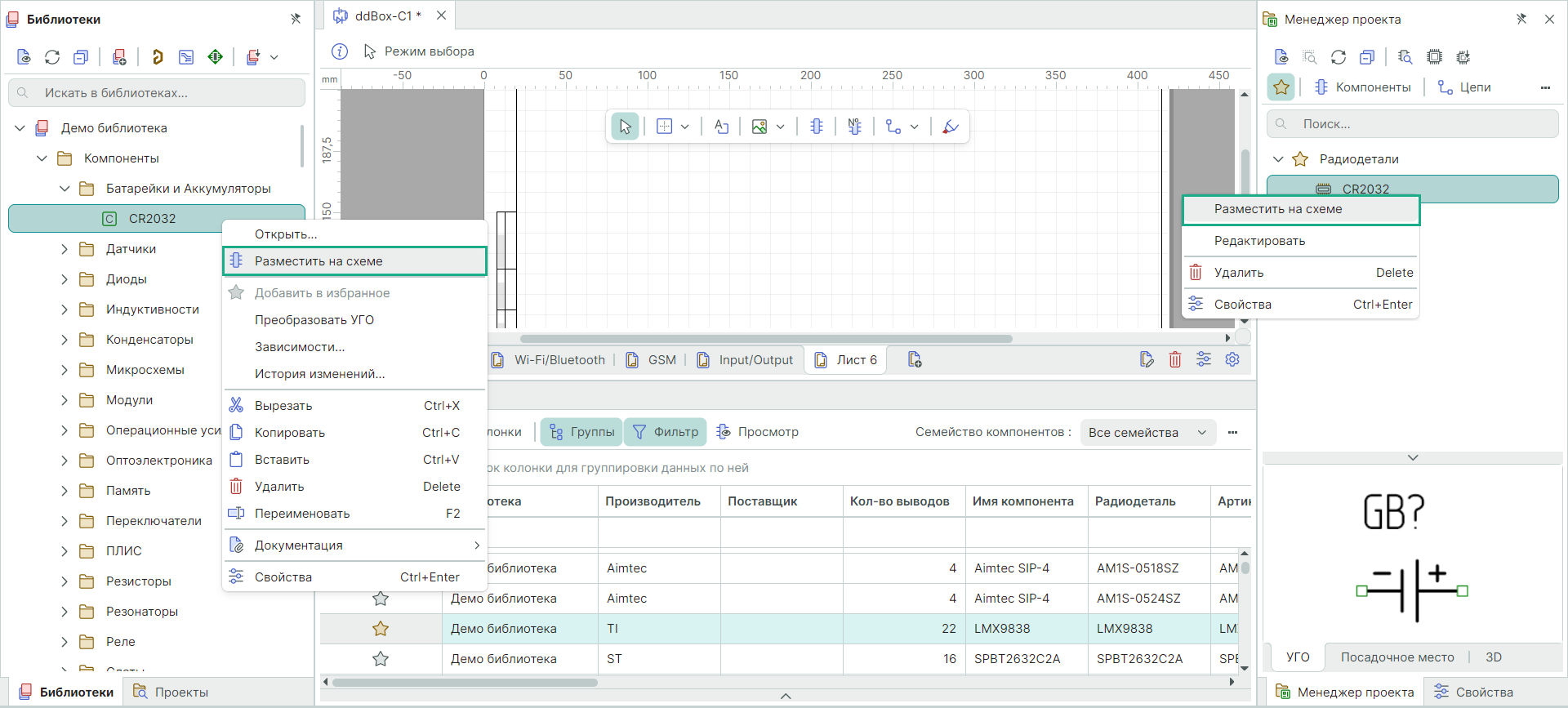

На Рис. 1 показано размещение c помощью команд контекстного меню из функциональной панели «Библиотеки» и из функциональной панели «Менеджер проекта».
