Панель «Моделирование: Измерения»

Числовые результаты измерений (measure) отображаются в панели «Моделирование: Измерения».
Для отображения панели «Моделирование: Измерения» надо выбрать из главного меню «Графики» → «Измерения».
Панель «Моделирование: Измерения» имеет вид, см. Рис. 1.

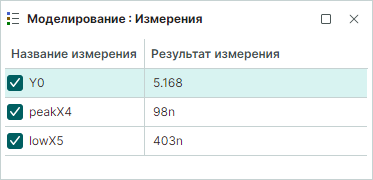

Рис. 1 Пример отображения панели измерений

Список полей панели «Моделирование: Измерения» приведён в Табл. 1.
Таблица 1 Поля панели  «Моделирование: Измерения»

Поле	Описание
	Включение/Отключение режима пересчитывания измерения при перезапуске симуляции.
Название измерения	Поле, содержащее имя измерения.
Результат измерения	Поле с численным значением измерения.

Вызов контекстного меню на выбранном измерении дает доступ к следующим командам (Рис. 2):

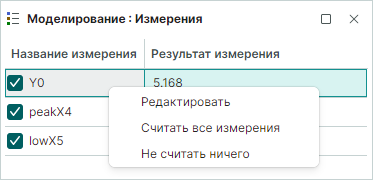

Рис. 2 Доступные действия с измерением из контекстного меню

• «Редактировать» – открытие окно «Редактировать измерения».

• «Считать все измерения» – включение режима пересчитывания измерения при перезапуске симуляции.

• «Не считать ничего» – отключение режима пересчитывания измерения при перезапуске симуляции.
