Параметры ПО¶

Для проведения расчета необходимо определить параметры отверстия и параметры материала ПП.
Полный список параметров ПО:

Dv – диаметр переходного отверстия.
Tp – толщина меди в отверстии.
Dp – диаметр площадки. Количество параметров Dp (Dp1, Dp2 и т.д.) зависит от количества проводящих слоев в выбранной модели.
Da – диаметр антипада. Количество параметров Da (Da1, Da2 и т.д.) зависит от количества проводящих слоев в выбранной модели.
T – толщина меди. Количество параметров T (T1, T2 и т.д.) зависит от количества проводящих слоев в выбранной модели.
H – толщина диэлектрика. Количество параметров H (H1, H2 и т.д.) зависит от количества диэлектриков в выбранной модели.
Er – диэлектрическая проницаемость. Количество параметров Er (Er1, Er2 и т.д.) зависит от количества диэлектриков в выбранной модели.
C1 – толщина маски.
CEr – диэлектрическая проницаемость маски.

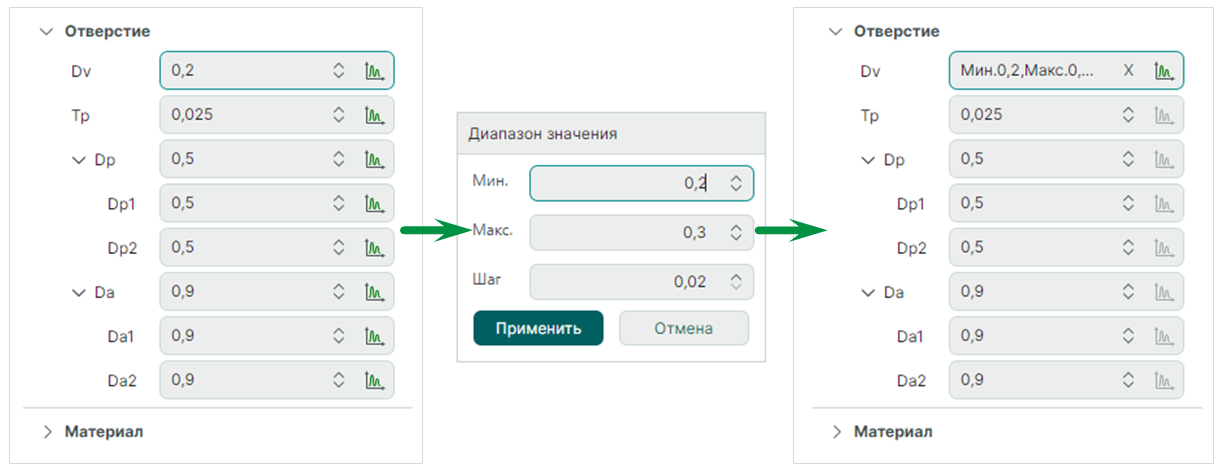

Проведение множественного расчета и выбор параметра, заданного в диапазоне значений, производится аналогично множественному расчету параметров ЛП, подробнее см. Параметры ЛП и дополнительные параметры, см. Рис. 1.
