Параметры ЛП и дополнительные параметры

Параметры линии передачи определяются для всех типов расчетов. Набор параметров может изменяться в зависимости от выбранной модели ЛП.
Полный список параметров ЛП:

  • H –  толщина диэлектрика. Количество параметров Н (Н1, Н2, Н3 и т.д.) зависит от количества диэлектриков в выбранной модели.
  • Er – диэлектрическая проницаемость. Количество параметров Er (Er1, Er2, Er3 и т.д.) зависит от количества диэлектриков в выбранной модели.
  • W1 – ширина проводника.
  • W2 – ширина проводника после подтрава.
  • T1 – толщина проводника.
  • D1 – расстояние от проводника до опорной плоскости.
  • T1 – зазор между проводниками.
  • C1 – толщина маски.
  • CEr – диэлектрическая проницаемость маски.

Дополнительные параметры определяются для частотного анализа, при расчете S-параметров и расчете перекрестных помех:

  • TC – электропроводность материала проводника (См/м);
  • tgδ – тангенс угла диэлектрических потерь;
  • LTL – длина проводника;
  • tr – фронт сигнала (пс);
  • Fc – частота (МГц).

S-параметры должны быть определены при расчете S-параметров:

  • ZS – импеданс источника (Ом);
  • ZL – импеданс приемника (Ом);

Напряжения проводников и зазор между ними должны быть определены при расчете перекрестных помех:

  • V – напряжение проводника. Количество параметров V (V1, V2, V3 и т.д.) зависит от количества проводников в выбранной модели.
  • G – зазор между проводниками (мм).

Тип расчета «Без потерь»
Для типа расчета «Без потерь» для определения доступны параметры выбранной линии передачи.
По умолчанию рассчитываются волновое сопротивление: Zо для одиночных ЛП или Zdiff для дифференциальных пар в зависимости от выбранной модели ЛП. Кроме этого может быть осуществлен выбор вычисляемого параметра (обратный расчет).
Выбор параметра осуществляется установкой флага в чек-бокс напротив условного обозначения параметра, который необходимо рассчитать, см. Рис. 1.

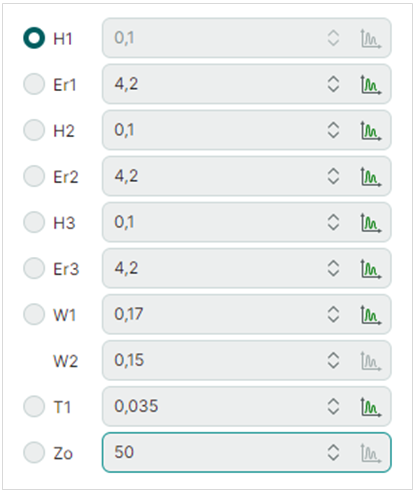

Рис. 1 Выбор параметра для расчета
Рис. 1 Выбор параметра для расчета

Тип расчета «Частотный анализ»
Для типа расчета «Частотный анализ» для определения доступны параметры выбранной линии передачи и дополнительные параметры, см. Рис. 2.

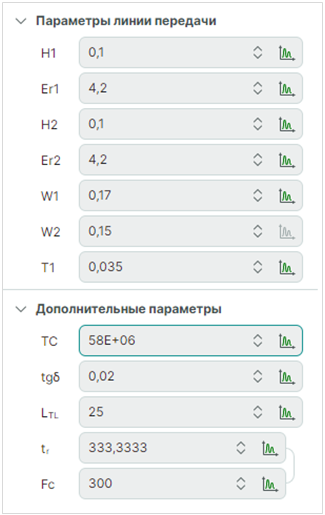

Рис. 2 Параметры типа расчета «Частотный анализ»
Рис. 2 Параметры типа расчета «Частотный анализ»

Примечание! Взаимосвязь между частотой сигнала (Fc) и длительностью фронта (tr) устанавливается в Настройках системы.

Тип расчета «S-параметры»
При выборе типа расчета «S-параметры» для определения доступны параметры выбранной линии передачи, дополнительные параметры и значения S-параметров, см. Рис. 3.

Рис. 3 Параметры типа расчета «S-параметры»
Рис. 3 Параметры типа расчета «S-параметры»

Тип расчета «Перекрестные помехи»
При выборе типа расчета «Перекрестные помехи» для определения доступны параметры выбранной линии передачи, количество линий передачи и дополнительные параметры, см. Рис. 4.

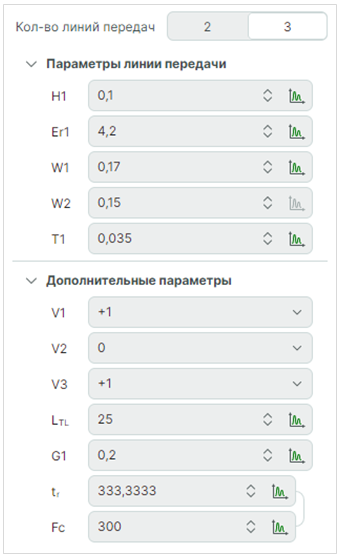

Рис. 4 Параметры типа расчета «Перекрестные помехи»
Рис. 4 Параметры типа расчета «Перекрестные помехи»

Значения напряжений проводников (V1,V2 и т.д.) могут быть выбраны только из выпадающих меню.
Множественный расчет
Множественный расчет подразумевает расчет первичных и вторичных параметров линии передачи с изменением одного из параметров модели в заданном диапазоне.
Для параметров, значение которых можно задать в диапазоне, в поле значения отображена кнопка , а для параметров, значение которых нельзя задать в диапазоне, кнопка неактивна и отображается серым цветом, см. Рис. 5.

Рис. 5 Возможность задания параметра в диапазоне
Рис. 5 Возможность задания параметра в диапазоне

Для определения диапазона значения параметра нажмите на кнопку , в окне «Диапазон значения» установите минимальное и максимальное значения диапазона, а также шаг изменения значения параметра, и нажмите «Применить», см. Рис. 6.

Рис. 6 Диапазон значения
Рис. 6 Диапазон значения

Установленный диапазон будет отображен в поле значения параметра, остальные кнопки диапазонов станут недоступными, также данный параметр станет недоступным для выбора при обратном расчете, см. Рис. 7.

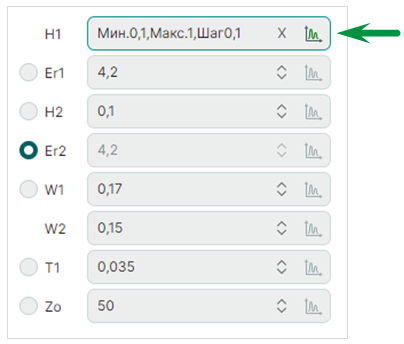

Рис. 7 Отображение диапазона значения
Рис. 7 Отображение диапазона значения

Сброс диапазона производится с помощью кнопки , см. Рис. 8.

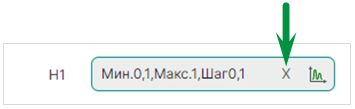

Рис. 8 Диапазон значения
Рис. 8 Диапазон значения

Примечание! В случае если введенное значение параметра не попадает в диапазон значений, установленный в Настройках системы, будет получено предупреждение о необходимости изменить значение, см. Рис. 9.

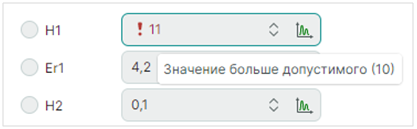

Рис. 9 Предупреждение о несоответсвии значения параметра диапазону
Рис. 9 Предупреждение о несоответсвии значения параметра диапазону
