Перечень доступных фигур

Форма контактной площадки задается с помощью набора различных типовых фигур и указания их геометрических параметров.
Размер площадки определяется размером выбранной фигуры.
При необходимости для проводящих слоев форма и размер площадки могут быть заданы произвольно, но отверстия могут иметь только типовую форму.
На Рис. 1 показаны доступные типы фигур.

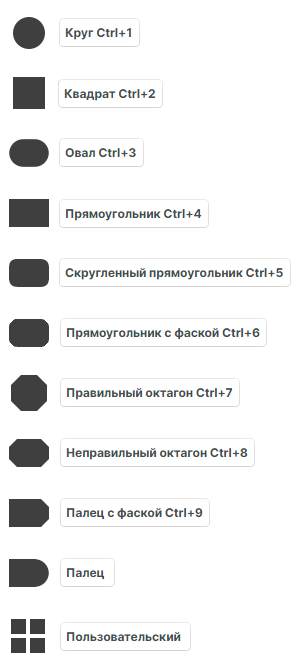

Рис. 1 Типы фигур для создания контактных площадок

Создание настраиваемой пользовательской фигуры для контактных площадок подробно описано в разделе Создание произвольной фигуры.
