Создание произвольной фигуры

Для создания произвольной пользовательской фигуры:
1. Выберите тип фигуры «Пользовательский» из перечня фигур форм конструктивного объекта, см. Рис. 1.

Рис. 1 Тип фигуры «Пользовательский»

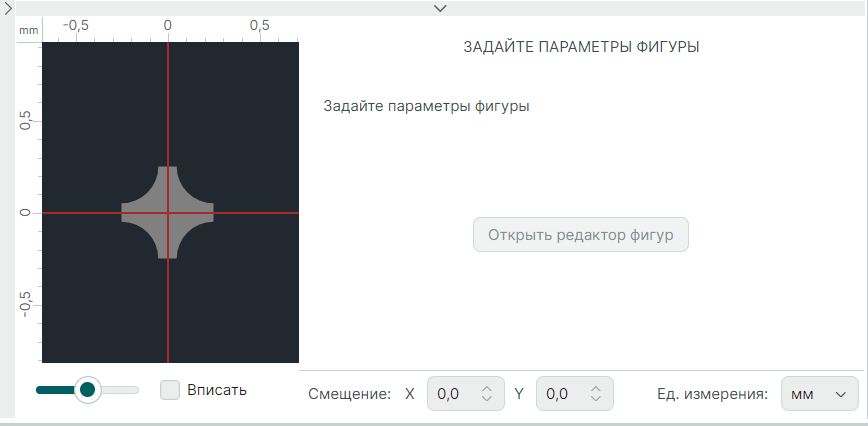

2. Нажмите «Открыть редактор фигур», см. Рис. 2.


Рис. 2 Кнопка «Открыть редактор фигур»

3. Нажмите на символ «Добавить», расположенный на панели инструментов редактора контактных площадок, см. Рис. 3.


Рис. 3 Добавление новой фигуры

4. Введите название создаваемой фигуры в появившейся строке, см. Рис. 4.


Рис. 4 Ввод названия фигуры

5. Откроется новое рабочее окно редактора фигур.

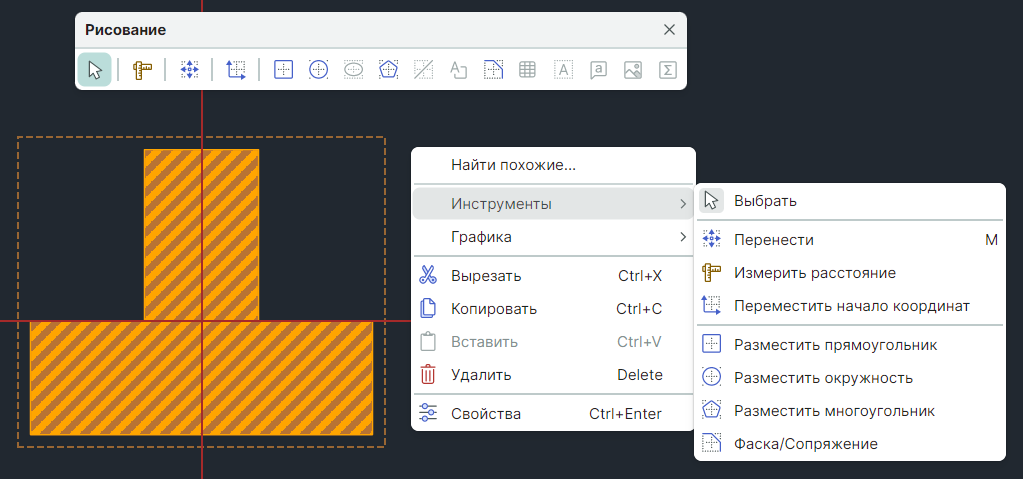

6. Сформируйте форму, используя инструменты графического редактора для создания замкнутой фигуры, из панели инструментов «Рисование» или из контекстного меню окна редактора фигуры, см. Рис. 5.


Рис. 5 Выбор инструмента и формирование фигуры

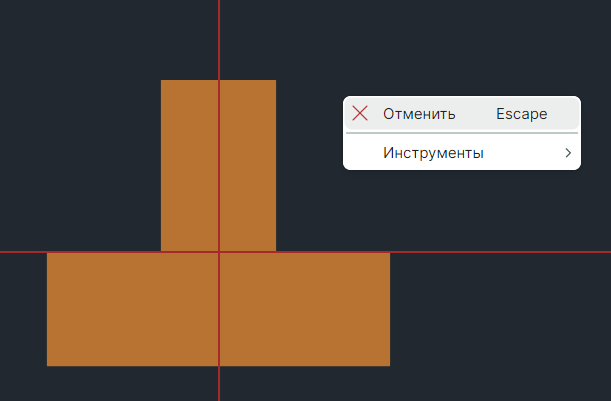

7. Выход из инструмента осуществляется командой контекстного меню «Отменить», см. Рис. 6.


Рис. 6 Выход из активного инструмента

8. Нажмите «Сохранить» на панели инструментов «Общие» для сохранения сформированной фигуры.
9. Закройте рабочее окно редактора фигуры.

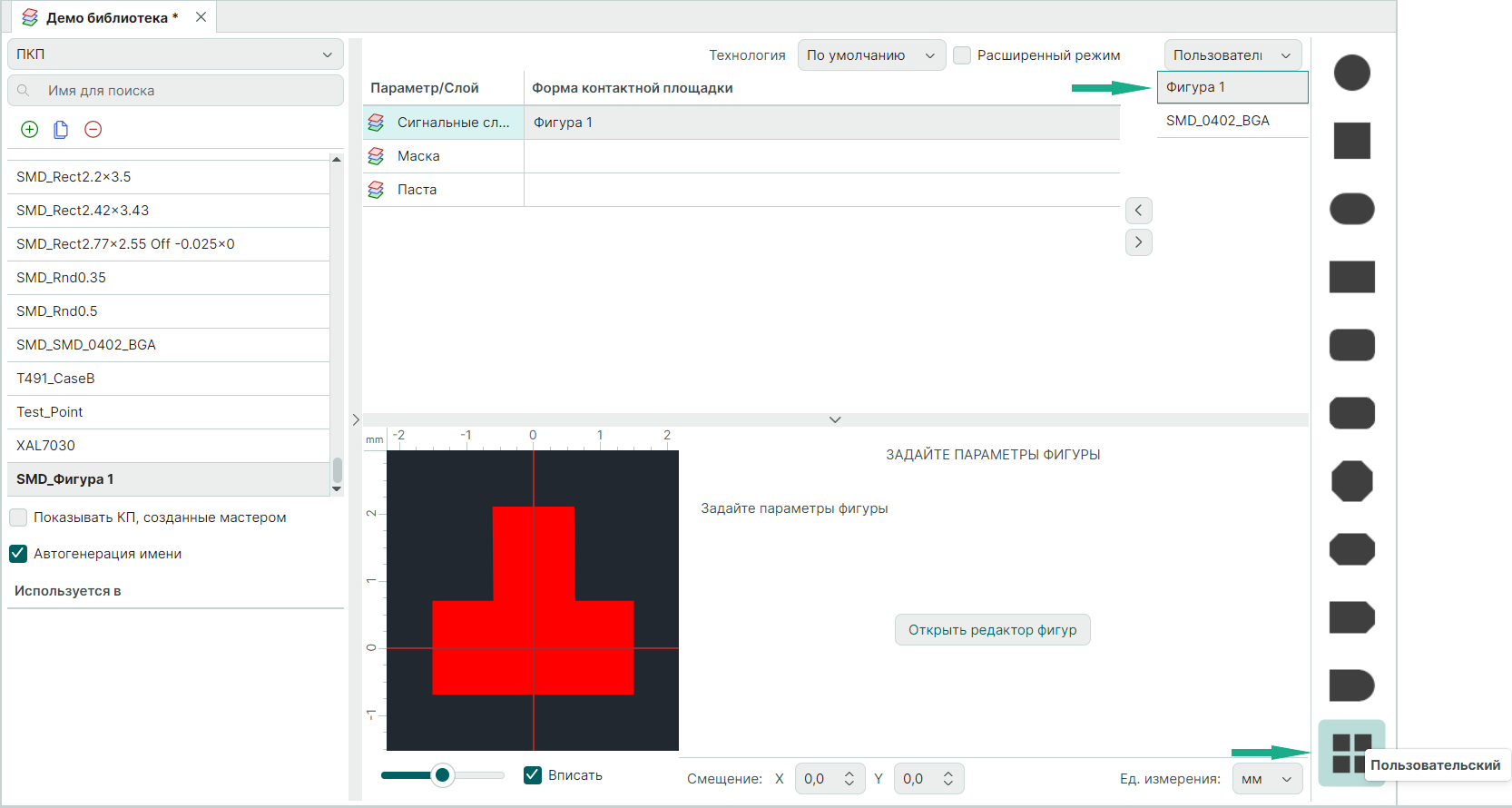

10. Новая форма отображается в списке пользовательских фигур, доступных для использования, см. Рис. 7.


Рис. 7 Фигура произвольной формы в списке фигур

Важно! Для того чтобы фигура могла быть использована в качестве контактной площадки на проводящем слое необходимо, чтобы она представляла собой связную область.
