Перечень элементов (иерархический)¶

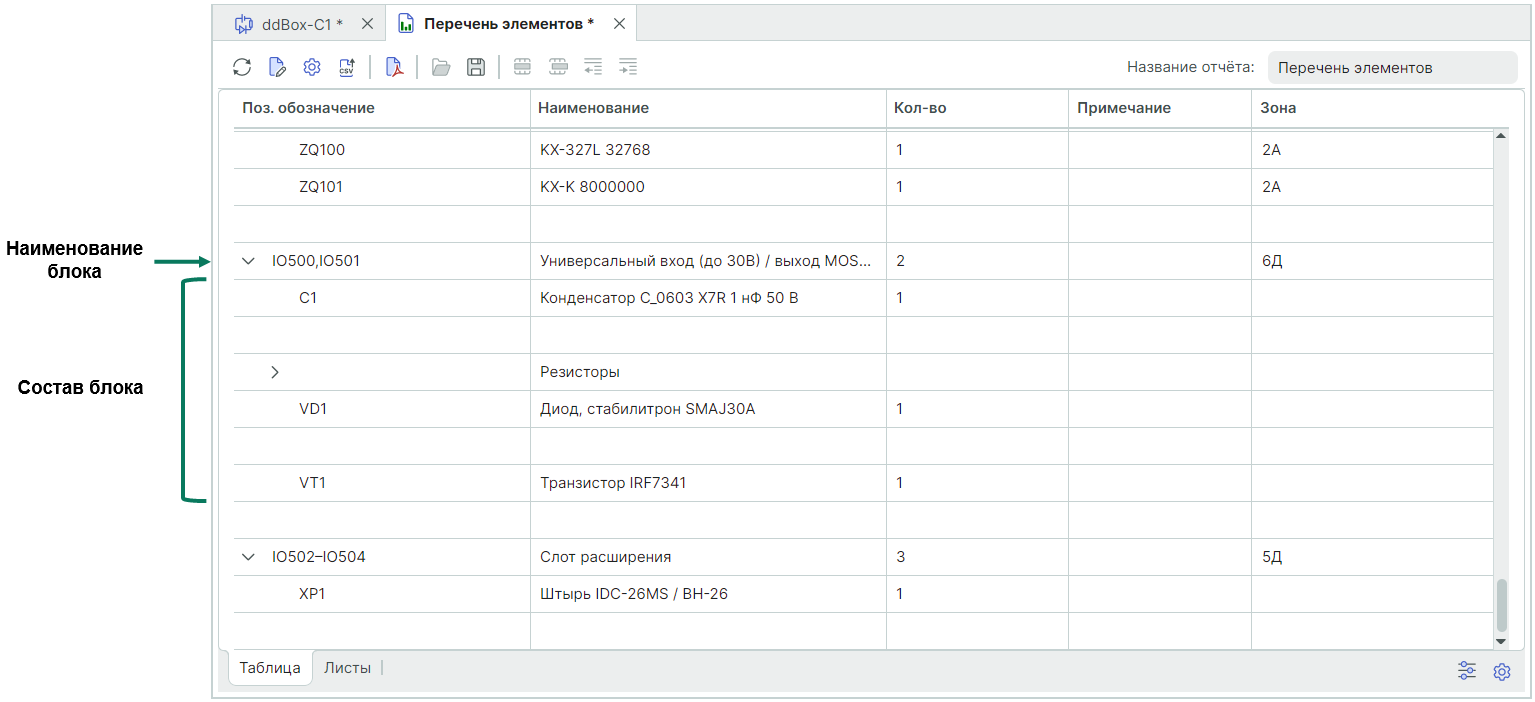

Перечень элементов (иерархический), в целом, аналогичен плоскому перечню элементов. Отличие заключается только в том, что радиодетали, входящие в состав схемотехнического блока, будут представлены обособленно в конце общего перечня, см. Рис. 1.

В состав перечня входят следующие колонки:

Позиционное обозначение – позиционное обозначение радиодетали на схеме;
Наименование – наименование радиодетали (артикул/PartNumber). Поле заполняется автоматически на основе информации о компоненте, которая занесена в библиотеку;
Кол-во – число радиодеталей данного типа на схеме. Поле заполняется автоматически на основе данных схемы;
Примечание – произвольное текстовое примечание. Поле доступно для редактирования;
Зона – зона расположения радиодетали на схеме. Колонка отображается в случае, если схема имеет разбиение на зоны, подробнее см. "Электрические схемы" раздел Разбиение на зоны.

Компоненты в перечне сгруппированы по семействам, которые заданы в Стандартах системы.

Примечание! Графа «Зона» иерархического перечня элементов заполняется только для наименования схемотехнического блока (обозначения УГО блока, расположенного на схеме). Зона расположения радиодеталей в составе схемотехнического блока не указывается.
