Перечень элементов (плоский)

В перечне элементов (плоском) отображены компоненты (радиодетали), использованные в электрической схеме проекта в табличном виде.
Данные сгруппированы по семействам компонентов.
Радиодетали, входящие в состав схемотехнического блока, будут представлены в общем перечне. Такие детали можно отличить по префиксу: в их обозначении используется префикс блока (его обозначение на схеме верхнего уровня), см. Рис. 1.

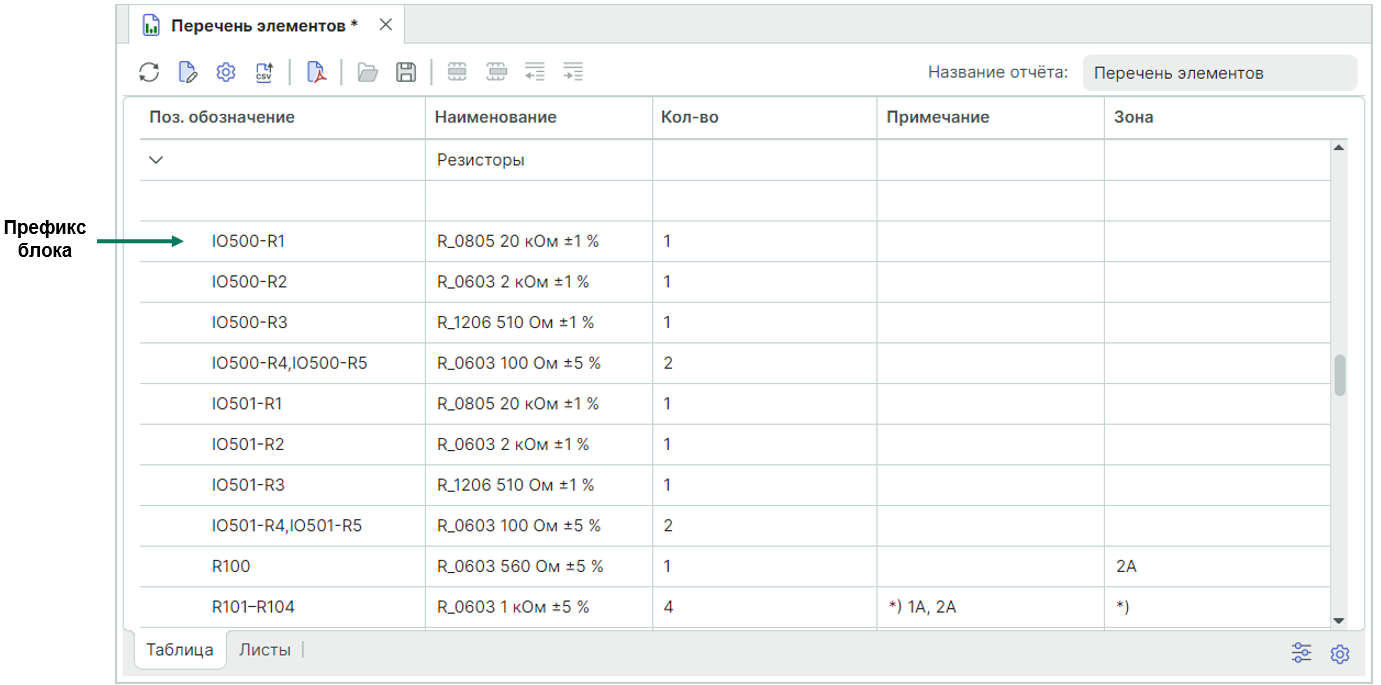

Рис. 1 Перечень элементов (плоский)

Изменение содержания отчета и приведение в соответствие стандартам предприятия доступно во вкладке «Таблица» после перехода в режим редактирования. Вкладка «Листы» обеспечивает просмотр документа (при переходе в режим редактирования становится доступной загрузка из Xml-файла).
В окне перечня элементов отображаются следующие колонки:

• Позиционное обозначение – позиционное обозначение компонента на схеме;
• Наименование – наименование радиодетали (артикул/PartNumber). Редактирование данного поля можно произвести в настройках перечня. По умолчанию поле заполняется автоматически на основе информации о компоненте, которая занесена в библиотеку;
• Количество – число радиодеталей данного типа на схеме. Поле заполняется автоматически на основе данных схемы;
• Примечание – произвольное текстовое примечание. Поле доступно для редактирования.
• Зона – зона расположения радиодетали на схеме. Колонка отображается в случае, если схема имеет разбиение на зоны, подробнее см. "Электрические схемы" раздел Разбиение на зоны.

Предварительный просмотр сформированного отчета показан на Рис. 2.

Рис. 2 Перечень элементов (вкладка «Листы»)

Примечание! Графа «Зона» плоского перечня элементов не заполняется для радиодеталей, входящих в состав встроенных и схемотехнических блоков.
