Переходные отверстия¶
Размещение переходного отверстия осуществляется с помощью инструмента
«Разместить переходное отверстие», расположенного:
- на панели инструментов редактора;
- на панели инструментов «Плата»;
- в главном меню «Разместить»;
- в контекстном меню «Инструменты».
Важно! При использовании компонента в проекте переходное отверстие посадочного места будет изменено в соответствии с типами переходных отверстий, заданными в конкретном проекте.

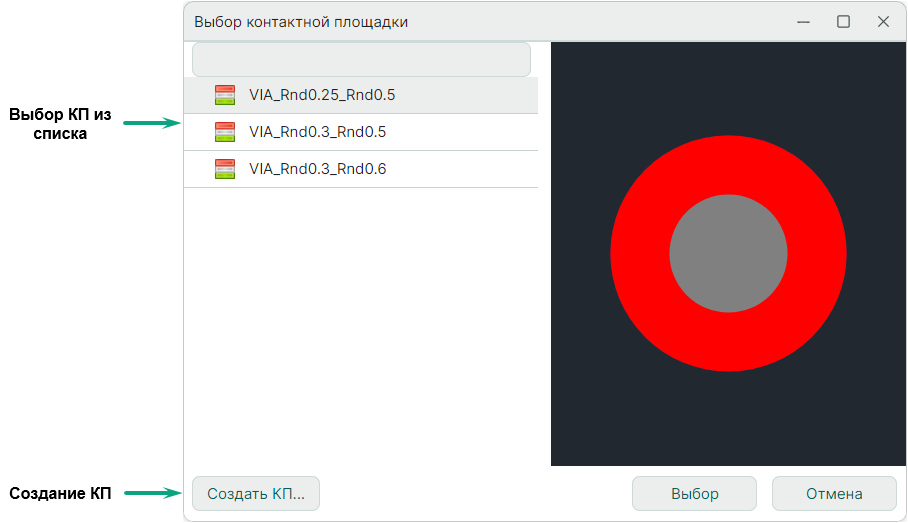

После запуска инструмента «Разместить переходное отверстие» отображается окно «Выбор контактной площадки», в котором представлен список библиотечных переходных отверстий, см. Рис. 1.
В левой части окна расположен список переходных отверстий, существующих в данной библиотеке, в правой – область предварительного просмотра выбранного переходного отверстия в левой части окна.
Для поиска нужного переходного отверстия можно воспользоваться поисковой строкой, введя в нее символы из имени переходного отверстия, при этом другие элементы списка не будут отображаться.
Для создания переходного отверстия, которое отсутствует в библиотеке, нажмите «Создать КП…», после чего будет открыт редактор контактных площадок в новом рабочем окне.
Для подтверждения выбора нажмите «Выбор».
Дальнейшее размещение переходного отверстия выполняется аналогично размещению контактной площадки.
