Переименование, объединение и разделение цепей

Переименование цепей

Изменение имени цепи осуществляется в окне «Переименование цепи».
Вызов окна доступен:

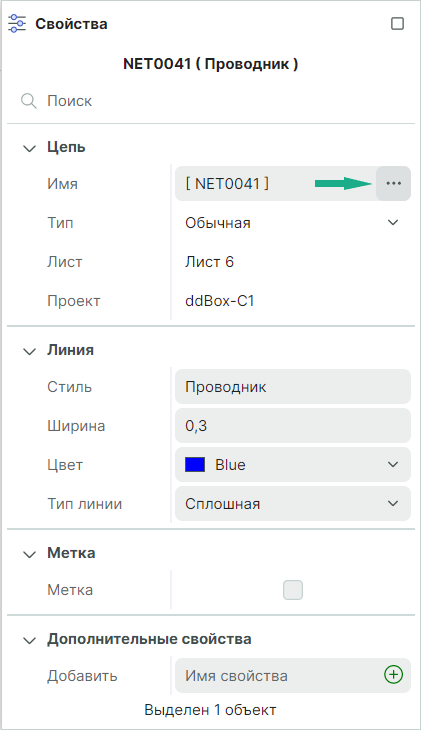

• Из панели «Свойства» → группа «Цепь» → пункт «Имя» → символ «•••», см. Рис. 1.

Рис. 1 Переход к переименованию цепи

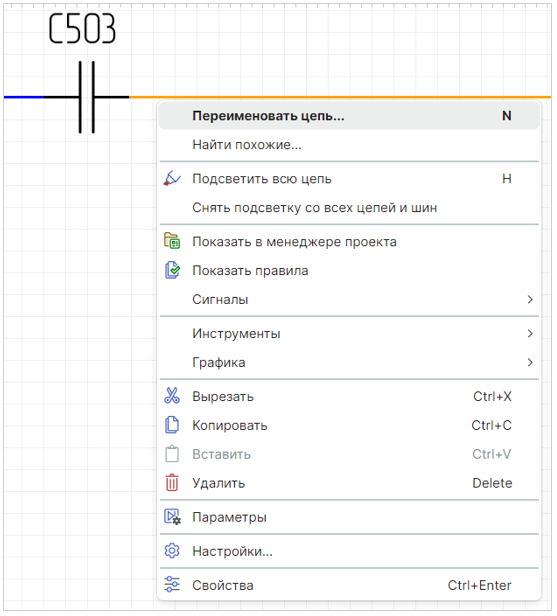

• Из контекстного меню цепи с помощью команды «Переименовать цепь», см. Рис. 2.

Рис. 2 Переход к переименованию цепи из контекстного меню

• При помощи горячей клавиши «N» (по умолчанию).

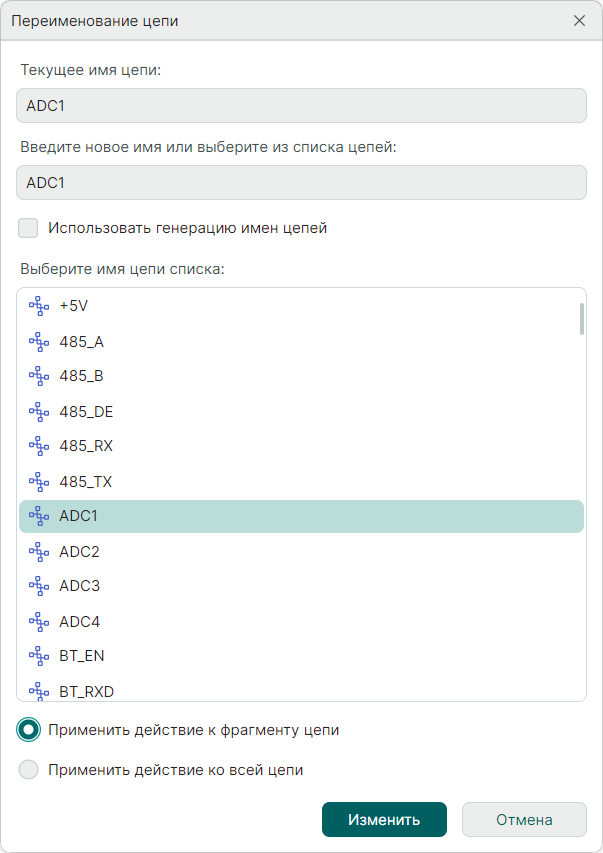

Общий вид окна «Переименование цепи» представлен на Рис. 3.

Рис. 3 Окно «Переименование цепи»

В верхней части окна отображается текущее имя цепи – поле «Текущее название цепи».
В поле «Введите новое имя или выберите из списка цепей» доступен ввод нового имени цепи.
При установке флага в поле «Использовать генерацию имен цепей» – имя для цепи будет задано автоматически.
Для выбора имени уже существующей цепи (т.е. объединения цепей), необходимо выбрать имя цепи из списка. Существующие цепи отображаются в виде списка в поле «Выберите имя цепи из списка».
Переключатель, расположенный в нижней части окна, позволяет изменить имя всей цепи, установив переключатель в строке «Применить действие ко всей цепи» или только отдельному фрагменту цепи – «Применить действие к фрагменту цепи».

Объединение цепей
С помощью окна «Переименование цепи» возможно осуществлять объединение цепей схемы.
Существует два варианта объединения:

• Применить действие к фрагменту цепи.
• Применить действие ко всей цепи.

При применении действия по переименованию к фрагменту цепи выбранный сегмент проводника станет частью цепи, которую необходимо выбрать в предложенном списке цепей схемы, см. Рис. 4.

Рис. 4 Переименование фрагмента цепи

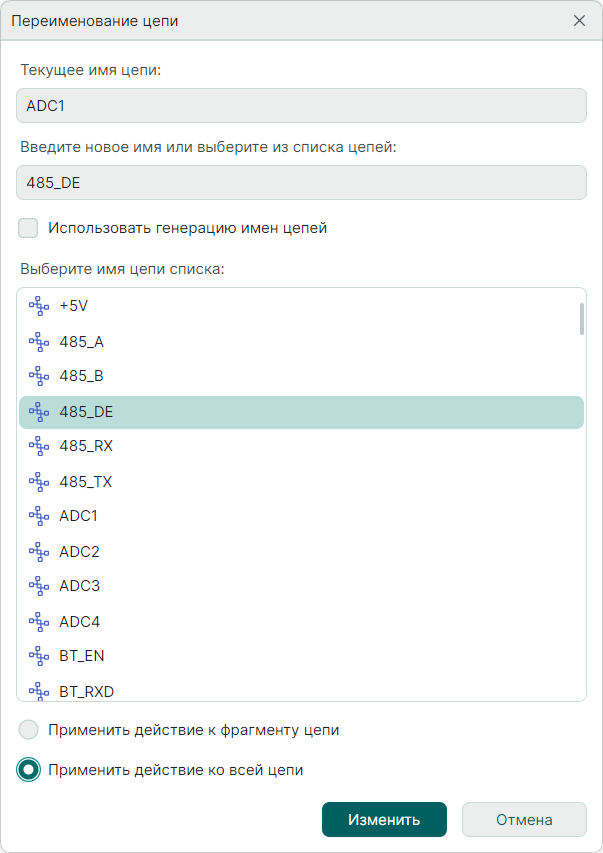

Для того чтобы применить действие по переименованию цепи ко всей цепи, необходимо выбрать из предложенного списка цепь, с которой будет объединена выбранная цепь, и выбрать пункт «Применить действие ко всей цепи», см. Рис. 5.

Рис. 5 Переименование всей цепи

Разделение цепей
С помощью окна «Переименование цепи» в Delta Design также можно разделять цепи, присоединяя выбранные проводники к другим цепям или назначая им новые имена цепей, отличные от имеющихся на схеме.
Для того чтобы отделить проводник от цепи, необходимо его переименовать, тем самым отменяя его принадлежность данной цепи. Предварительно выделив проводник, вызовите окно «Переименование цепи». В поле «Введите новое имя или выберите из списка цепей:» имеется возможность:

• Задать пользовательское имя для выбранного проводника;

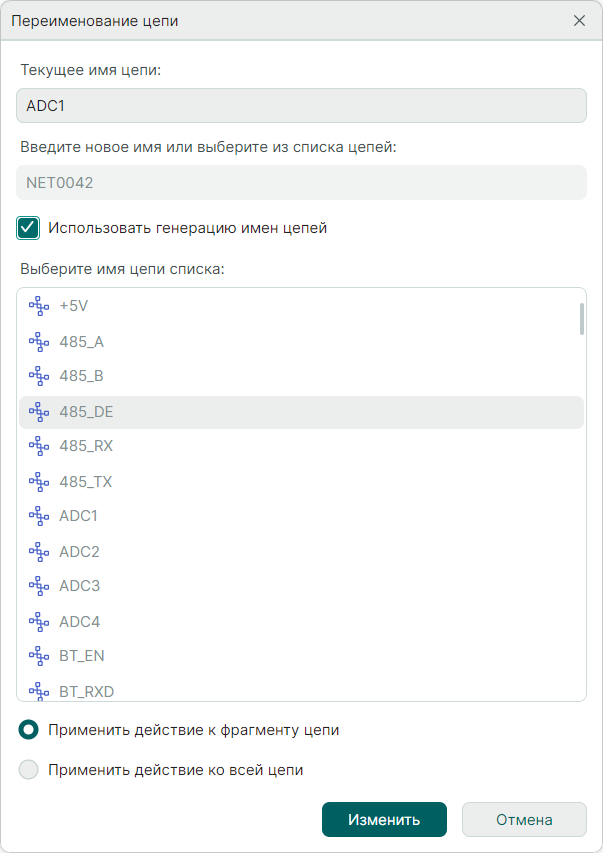

• Использовать автогенерацию имен цепей, поставив флаг «Использовать генерацию имен цепей», см. Рис. 6. При этом в поле «Введите новое имя или выберите из списка цепей:» система выведет будущее сгенерированное имя создаваемой цепи, а список имеющихся на схеме цепей будет недоступен для выбора.

Рис. 6 Автогенерация имен

Важно! Если в окне будет выбран вариант «Применить действие ко всей цепи», цепь не будет разделена, она будет полностью присоединена к другой новой или уже имеющейся на схеме цепи.
