Свойства листа схемы¶

Свойства листа схемы отображаются и редактируются с помощью панели «Свойства».
Чтобы отобразить панель «Свойства» листа, нажмите на символ «Свойства», который расположен на панели инструментов в правом нижнем углу вкладки, или воспользуйтесь контекстным меню вкладки листа, см. Рис. 1.

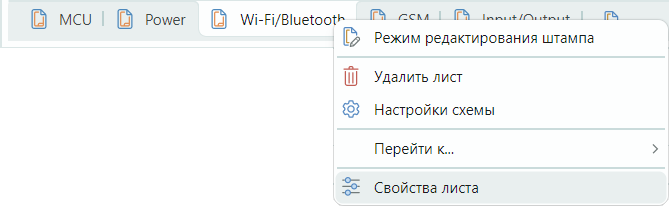

Рис. 1 Переход к отображению свойств схемы

Лист схемы обладает следующими свойствами (панель «Свойства» представлена на Рис. 2):

Группа «Проект»:

«Название проекта» – имя проекта;
«Наименование изделия» – наименование изделия в документации;
«Обозначение документа» – децимальный номер изделия в документации;
«Литера» - буквенное обозначение стадии разработки разрабатываемого изделия;
«Индекс предприятия» – наименование организации-разработчика изделия;
«Разделитель иерархии» – выбор разделителя для записи позиционных обозначений встроенных блоков.

Группа «Схема»:

«Тип схемы» – наименование схемы (тип документа);
«Код» – код типа схемы;
«Базовая сетка» – шаг базовой сетки на схеме при создании проекта. Это справочная информация, ее изменение из панели «Свойства» не производится;
«Изменен» – дата последних изменений. В данном поле указана дата и время последних изменений, которые были внесены в лист. Это справочная информация, ее изменение не производится;
«Версия» – версия листа. В данном поле автоматически присваивается номер версии после сохранения изменений на листе. Это справочная информация, ее изменение не производится.

Группа «Лист схемы»:

«Имя листа» – переименование имени листа схемы. При изменении в этом пункте меняется имя листа;
«Номер листа» – номер листа схемы. Это справочная информация, ее изменение не производится.

Группа «Формат»:

«Формат» – формат листа. В данном поле кратко обозначается формат листа. При нажатии на кнопку происходит запуск окна изменения оформления (формат и штамп) листа (см. раздел Выбор готового штампа листа);
«Ширина» – ширина листа. В данном поле отображается ширина листа, выраженная в основных единицах длины системы. Это справочная информация – значение поля не может быть изменено из панели «Свойства»;
«Длина» – длина листа. В данном поле отображается длина листа, выраженная в основных единицах длины системы. Это справочная информация – значение поля не может быть изменено из панели «Свойства».

Группа «Атрибуты схемы»
Атрибуты схемы – текст, который будет помещен в соответствующие графы основной надписи. Состав атрибутов определяется штампом листа по ЕСКД.
