Переименование радиодеталей

Примечание! В случае если компонент будет переименован, то автоматически будет переименовано имя первой радиодетали.

Имя радиодетали задается в столбце «Радиодеталь».
Кроме того, можно массово сгенерировать имена радиодеталей, используя значения технических характеристик.
Генератор переименует созданные радиодетали (если переименование задано), и будет именовать новые в соответствии с заданным шаблоном.
Генератор запускается при нажатии на символ «•••», который расположен в поле «Шаблон имен», см. Рис. 1.

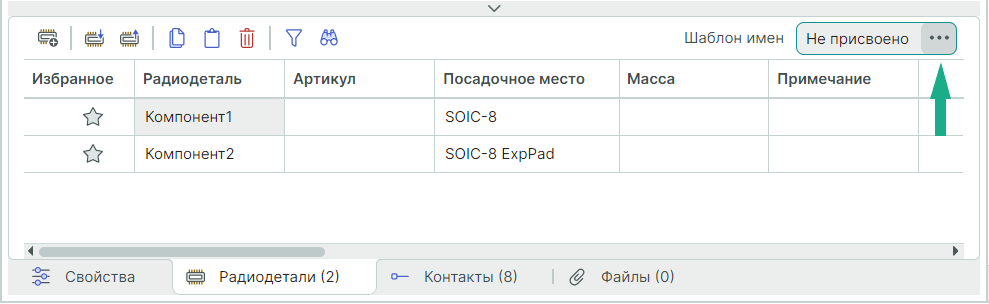

Рис. 1 Запуск генератора имен

Шаблон имен задается в отдельном окне, см. Рис. 2.

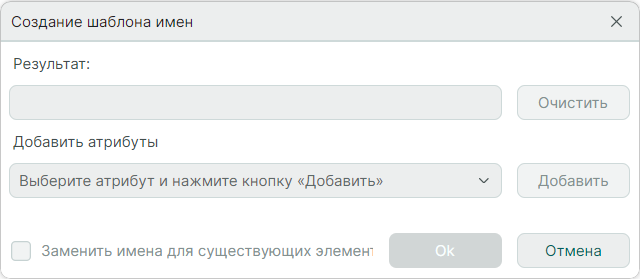

Рис. 2 Окно генератора имен радиодеталей

В поле «Результат» вводится шаблон.
Шаблон может содержать произвольный текст и значения переменных (значений атрибутов), указываемых в фигурных скобках, например {footprint}.
Переменные можно набирать в виде текста или добавлять с помощью выпадающего списка в поле «Добавить атрибут», см. Рис. 3.

Рис. 3 Выбор значения атрибута

После выбора атрибута нажмите кнопку «Добавить».
При установленном флаге в чек-боксе «Заменить имена для существующих элементов» переименуются все имена радиодеталей компонента согласно созданному шаблону.
На Рис. 4 представлен пример готового шаблона.

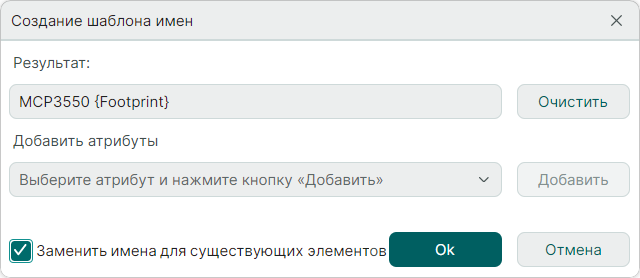

Рис. 4 Пример шаблона имени

На Рис. 5 представлена таблица радиодеталей после применения шаблона.

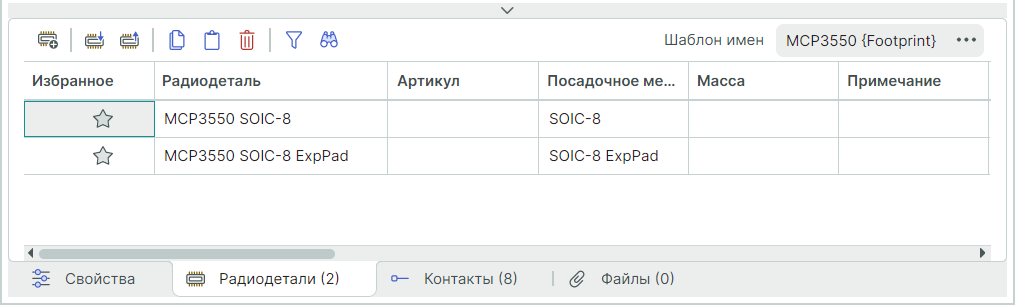

Рис. 5 Переименованные радиодетали

Далее при необходимости выполните определение параметров радиодетали.
