Найти идентичные объекты

Для вызова функции поиска идентичных объектов выделите объект, вызовите контекстное меню и выберите «Поиск объектов» → «Найти идентичные объекты», см. Рис. 1.

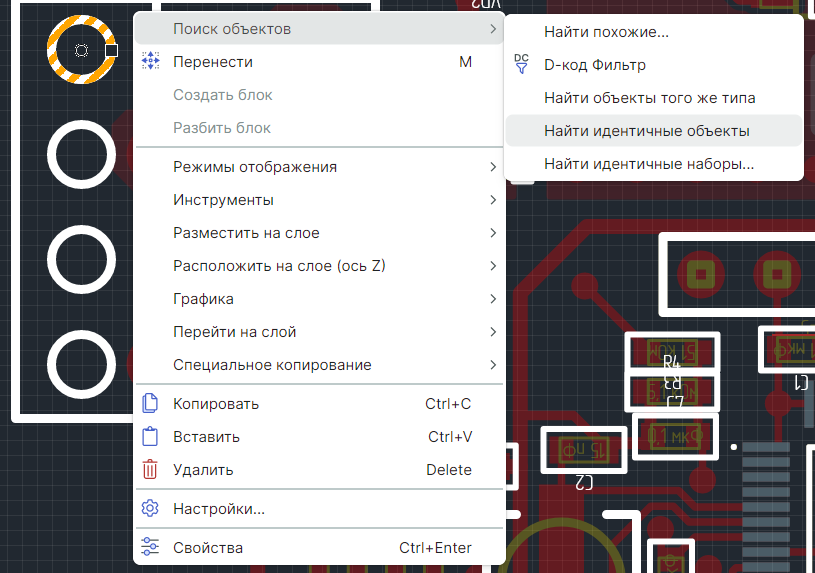

Рис. 1 Переход к поиску идентичных объектов

Также вызов инструмента «Найти идентичные объекты» доступен в главном меню программы «Инструменты» → «Поиск объектов» → «Найти идентичные объекты», см. Рис. 2.

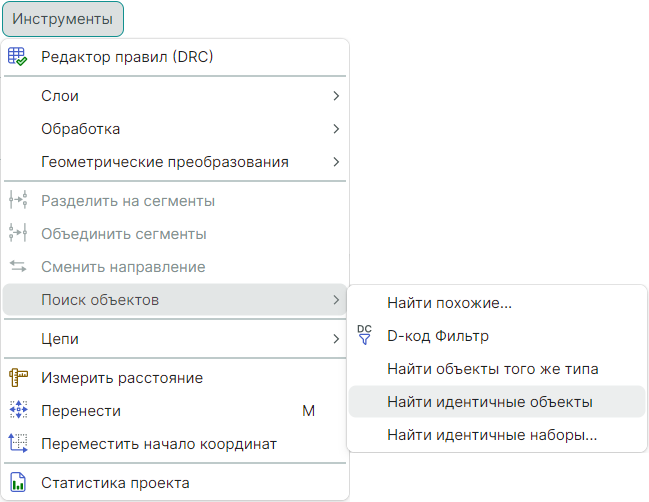

Рис. 2 Вызов инструмента из главного меню

Примечание! Использование инструмента «Найти идентичные объекты» доступно для следующих объектов: флеш, трейс, полигон, окружность.

В результате работы инструмента будет осуществлен поиск идентичных объектов на всех слоях проекта, все найденные объекты будут выделены в графическом редакторе. В панели «Свойства» отобразится общее количество идентичных объектов, см. Рис. 3.

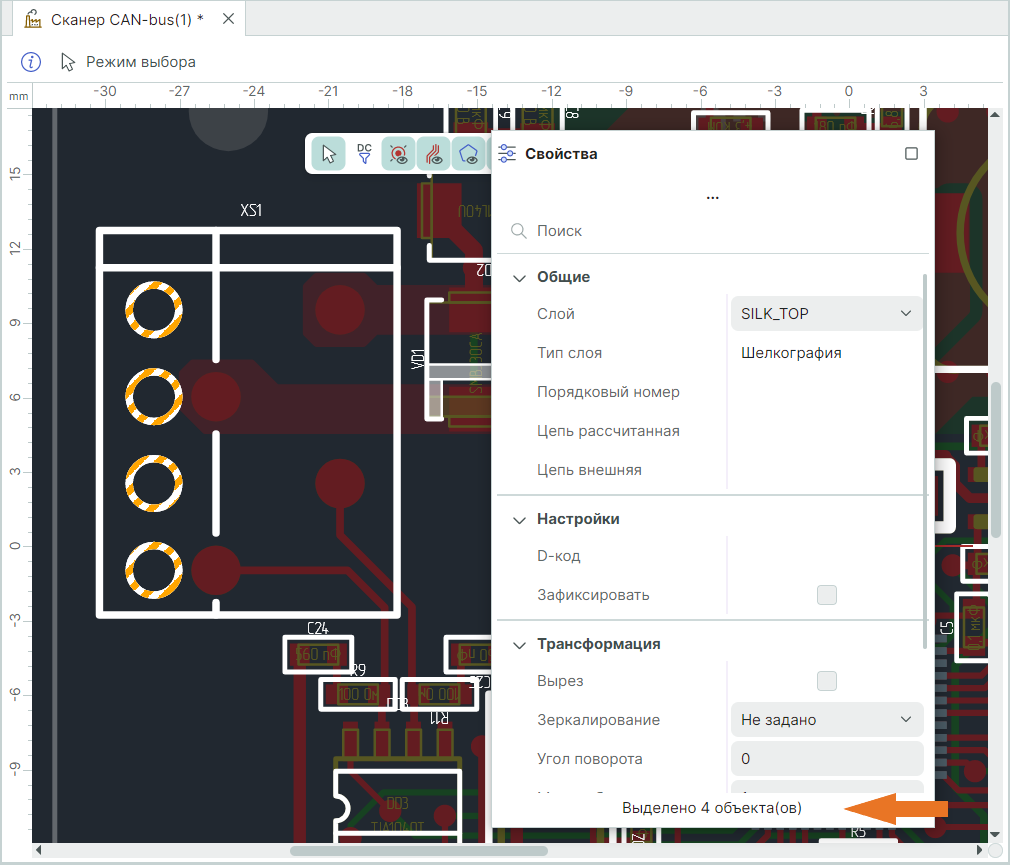

Рис. 3 Отображение найденных идентичных объектов

В том случае если идентичный объект найден на слое проекта, отображение которого отключено в панели «Слои», на экране отобразится соответствующее сообщение, см. Рис. 4.

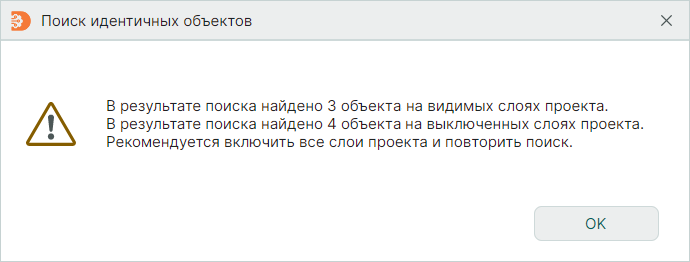

Рис. 4 Сообщение о найденных объектах на неактивных слоях

Информация о работе инструмента «Найти идентичные объекты» отображается в панели «Журналы», см. Рис. 5.

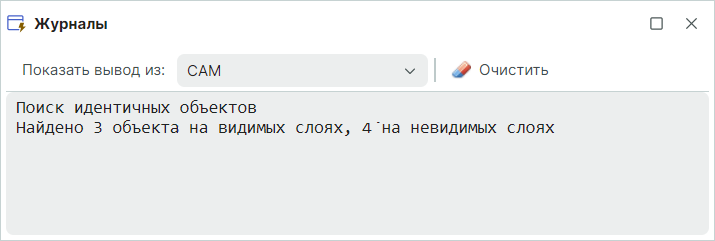

Рис. 5 Отображение информации в панели «Журналы»
